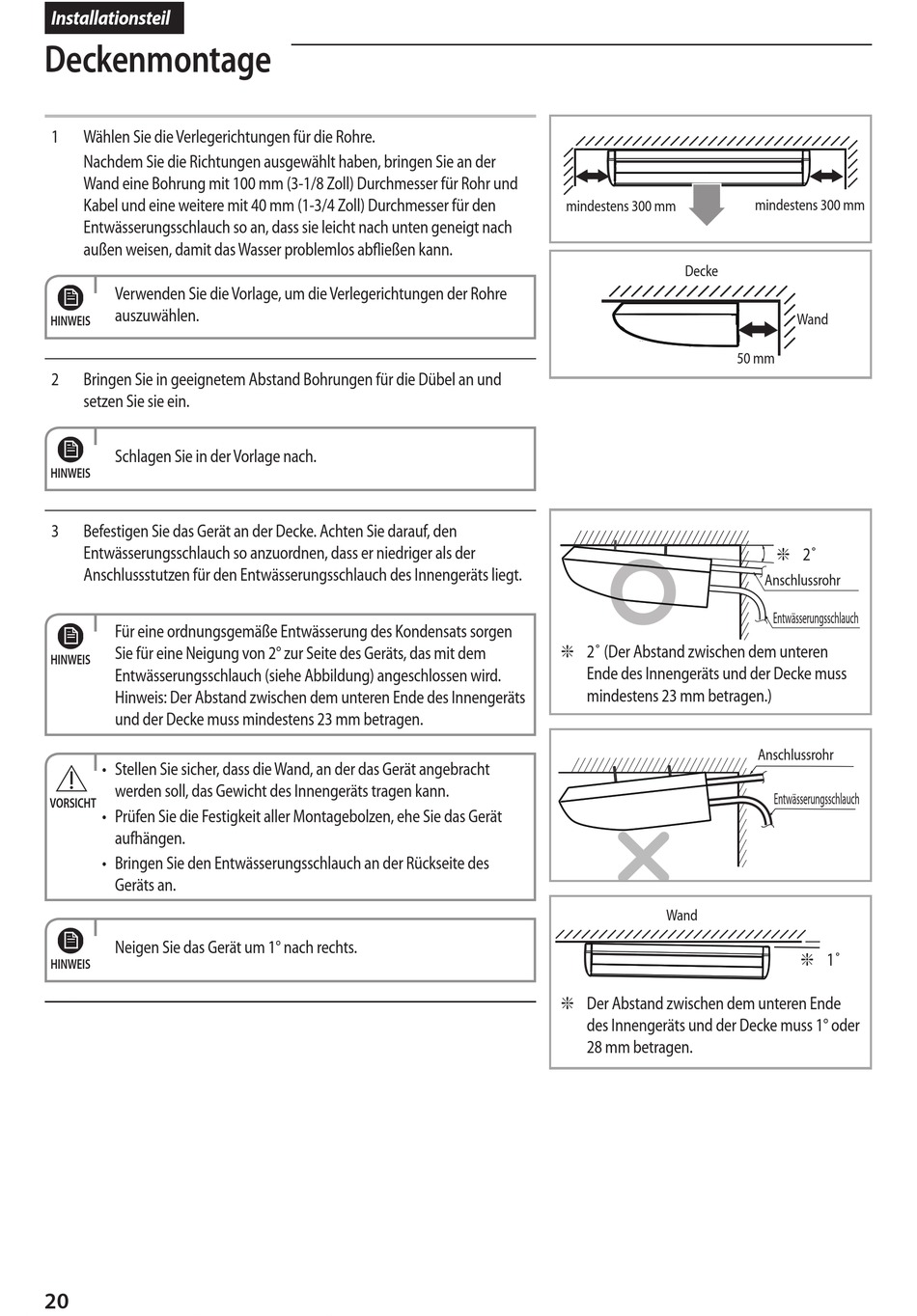

Installationsteil
Deckenmontage
1
Wählen Sie die Verlegerichtungen für die Rohre.
Nachdem Sie die Richtungen ausgewählt haben, bringen Sie an der
Wand eine Bohrung mit 100 mm (3-1/8 Zoll) Durchmesser für Rohr und
Kabel und eine weitere mit 40 mm (1-3/4 Zoll) Durchmesser für den
Entwässerungsschlauch so an, dass sie leicht nach unten geneigt nach
außen weisen, damit das Wasser problemlos abfließen kann.
Verwenden Sie die Vorlage, um die Verlegerichtungen der Rohre
auszuwählen.
HINWEIS
2
Bringen Sie in geeignetem Abstand Bohrungen für die Dübel an und
setzen Sie sie ein.
Schlagen Sie in der Vorlage nach.
HINWEIS
3
Befestigen Sie das Gerät an der Decke. Achten Sie darauf, den
Entwässerungsschlauch so anzuordnen, dass er niedriger als der
Anschlussstutzen für den Entwässerungsschlauch des Innengeräts liegt.
Für eine ordnungsgemäße Entwässerung des Kondensats sorgen
Sie für eine Neigung von 2° zur Seite des Geräts, das mit dem
HINWEIS
Entwässerungsschlauch (siehe Abbildung) angeschlossen wird.
Hinweis: Der Abstand zwischen dem unteren Ende des Innengeräts
und der Decke muss mindestens 23 mm betragen.
• Stellen Sie sicher, dass die Wand, an der das Gerät angebracht
werden soll, das Gewicht des Innengeräts tragen kann.
VORSICHT
• Prüfen Sie die Festigkeit aller Montagebolzen, ehe Sie das Gerät
aufhängen.
• Bringen Sie den Entwässerungsschlauch an der Rückseite des
Geräts an.
Neigen Sie das Gerät um 1° nach rechts.
HINWEIS
20
mindestens 300 mm
Decke
❈ ❇ 2˚ (Der Abstand zwischen dem unteren
Ende des Innengeräts und der Decke muss
mindestens 23 mm betragen.)
Wand
❈ ❇ Der Abstand zwischen dem unteren Ende
des Innengeräts und der Decke muss 1° oder
28 mm betragen.
mindestens 300 mm
Wand
50 mm
❈ ❇ 2˚
Anschlussrohr
Entwässerungsschlauch
Anschlussrohr
Entwässerungsschlauch
❈ ❇ 1˚
