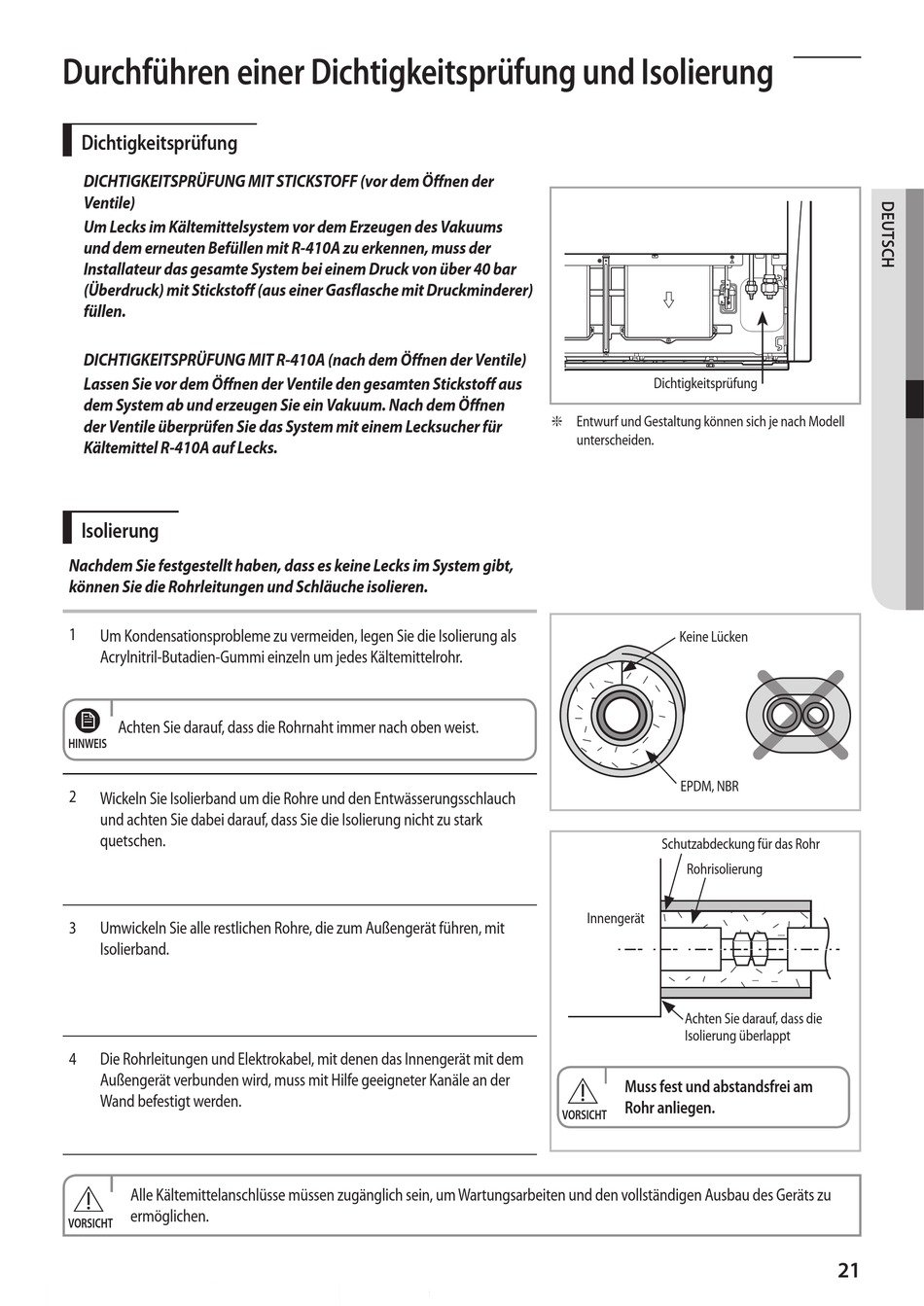

Durchführen einer Dichtigkeitsprüfung und Isolierung
Dichtigkeitsprüfung
DICHTIGKEITSPRÜFUNG MIT STICKSTOFF (vor dem Öffnen der
Ventile)
Um Lecks im Kältemittelsystem vor dem Erzeugen des Vakuums
und dem erneuten Befüllen mit R-410A zu erkennen, muss der
Installateur das gesamte System bei einem Druck von über 40 bar
(Überdruck) mit Stickstoff (aus einer Gasflasche mit Druckminderer)
füllen.
DICHTIGKEITSPRÜFUNG MIT R-410A (nach dem Öffnen der Ventile)
Lassen Sie vor dem Öffnen der Ventile den gesamten Stickstoff aus
dem System ab und erzeugen Sie ein Vakuum. Nach dem Öffnen
der Ventile überprüfen Sie das System mit einem Lecksucher für
Kältemittel R-410A auf Lecks.
Isolierung
Nachdem Sie festgestellt haben, dass es keine Lecks im System gibt,
können Sie die Rohrleitungen und Schläuche isolieren.
1
Um Kondensationsprobleme zu vermeiden, legen Sie die Isolierung als
Acrylnitril-Butadien-Gummi einzeln um jedes Kältemittelrohr.
Achten Sie darauf, dass die Rohrnaht immer nach oben weist.
HINWEIS
2
Wickeln Sie Isolierband um die Rohre und den Entwässerungsschlauch
und achten Sie dabei darauf, dass Sie die Isolierung nicht zu stark
quetschen.
3
Umwickeln Sie alle restlichen Rohre, die zum Außengerät führen, mit
Isolierband.
4
Die Rohrleitungen und Elektrokabel, mit denen das Innengerät mit dem
Außengerät verbunden wird, muss mit Hilfe geeigneter Kanäle an der
Wand befestigt werden.
Alle Kältemittelanschlüsse müssen zugänglich sein, um Wartungsarbeiten und den vollständigen Ausbau des Geräts zu
ermöglichen.
VORSICHT
Dichtigkeitsprüfung
❈ ❇ Entwurf und Gestaltung können sich je nach Modell
unterscheiden.
Keine Lücken
EPDM, NBR
Schutzabdeckung für das Rohr
Rohrisolierung
Innengerät
Achten Sie darauf, dass die
Isolierung überlappt
Muss fest und abstandsfrei am
Rohr anliegen.
VORSICHT
21
