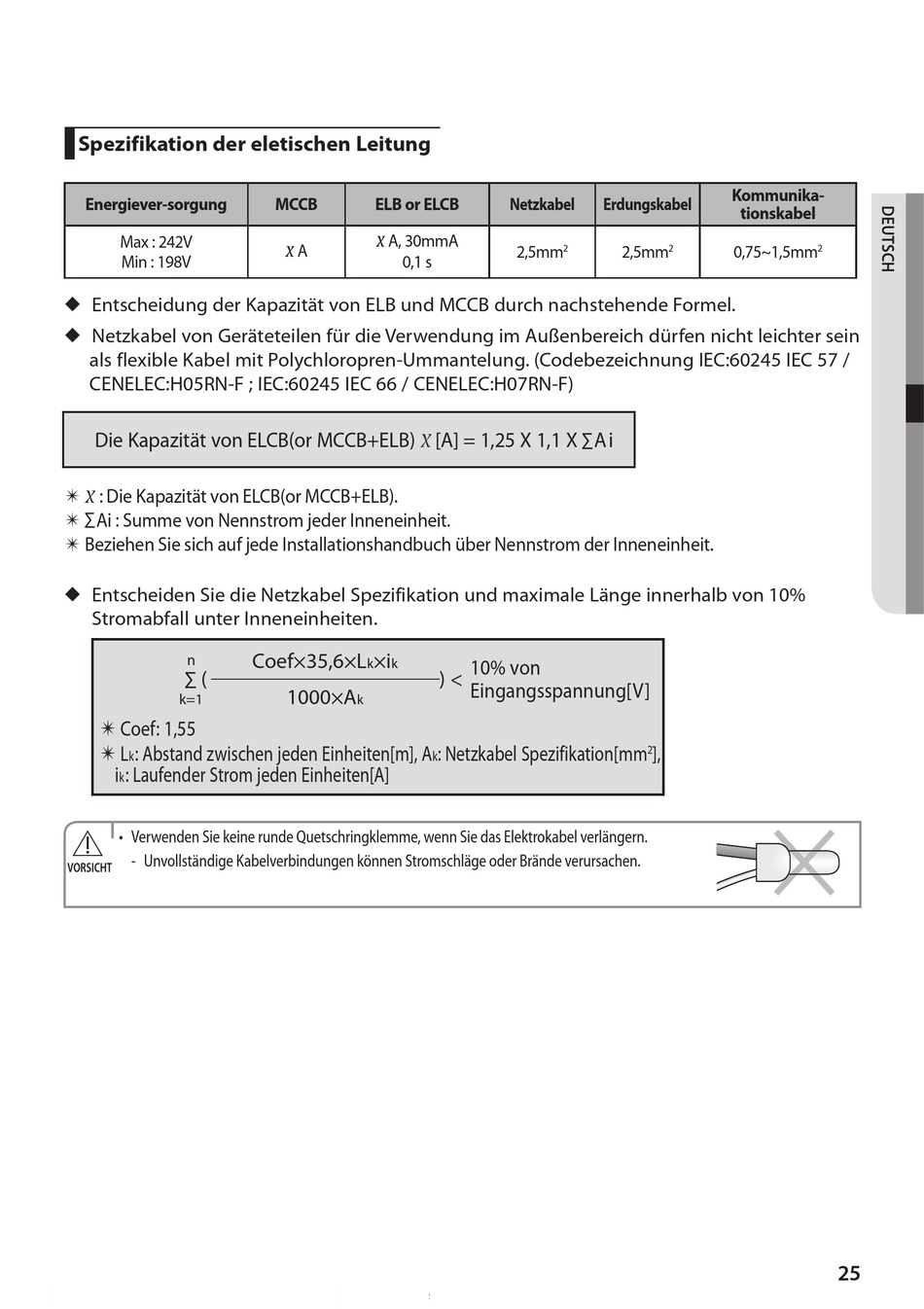

Spezifikation der eletischen Leitung
Energiever-sorgung
Max : 242V
Min : 198V
Entscheidung der Kapazität von ELB und MCCB durch nachstehende Formel.
Netzkabel von Geräteteilen für die Verwendung im Außenbereich dürfen nicht leichter sein
als flexible Kabel mit Polychloropren-Ummantelung. (Codebezeichnung IEC:60245 IEC 57 /
CENELEC:H05RN-F ; IEC:60245 IEC 66 / CENELEC:H07RN-F)
Die Kapazität von ELCB(or MCCB+ELB) X [A] = 1,25 X 1,1 X ∑Ai
T X : Die Kapazität von ELCB(or MCCB+ELB).
T ∑ Ai : Summe von Nennstrom jeder Inneneinheit.
T Beziehen Sie sich auf jede Installationshandbuch über Nennstrom der Inneneinheit.
Entscheiden Sie die Netzkabel Spezifikation und maximale Länge innerhalb von 10%
Stromabfall unter Inneneinheiten.
n
∑ (
k=1
T Coef: 1,55
T L
: Abstand zwischen jeden Einheiten[m], A
k
i
: Laufender Strom jeden Einheiten[A]
k
• Verwenden Sie keine runde Quetschringklemme, wenn Sie das Elektrokabel verlängern.
- Unvollständige Kabelverbindungen können Stromschläge oder Brände verursachen.
VORSICHT
MCCB
ELB or ELCB
X A, 30mmA
X A
0,1 s
Coef×35,6×L
×i
k
k
1000×A
k
Netzkabel
Erdungskabel
2,5mm
2
10% von
) <
Eingangsspannung[V]
: Netzkabel Spezifikation[mm
k
Kommunika-
tionskabel
2,5mm
0,75~1,5mm
2
],
2
2
25
