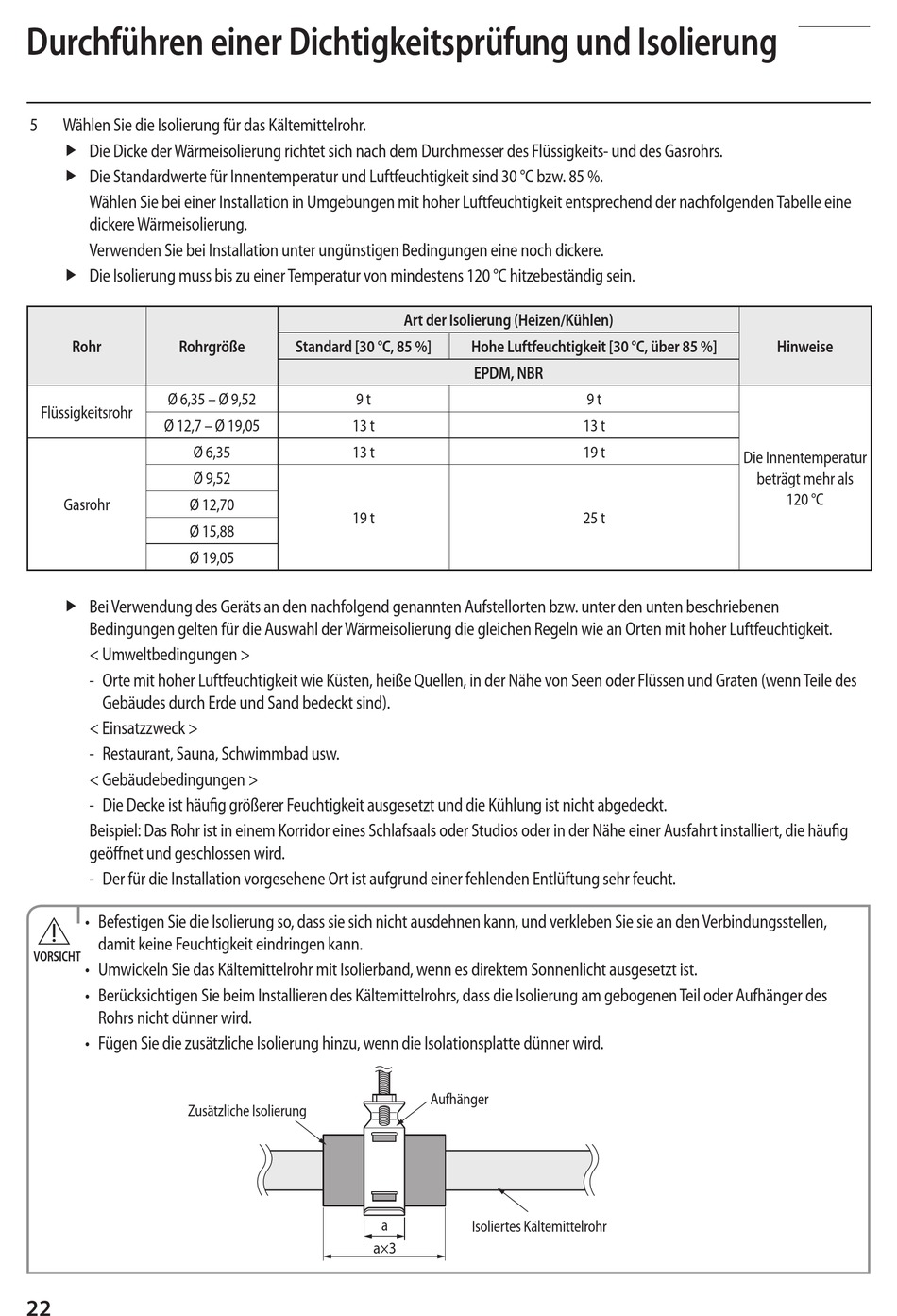

Durchführen einer Dichtigkeitsprüfung und Isolierung
5
Wählen Sie die Isolierung für das Kältemittelrohr.
f Die Dicke der Wärmeisolierung richtet sich nach dem Durchmesser des Flüssigkeits- und des Gasrohrs.
X
f Die Standardwerte für Innentemperatur und Luftfeuchtigkeit sind 30 °C bzw. 85 %.
X
Wählen Sie bei einer Installation in Umgebungen mit hoher Luftfeuchtigkeit entsprechend der nachfolgenden Tabelle eine
dickere Wärmeisolierung.
Verwenden Sie bei Installation unter ungünstigen Bedingungen eine noch dickere.
f Die Isolierung muss bis zu einer Temperatur von mindestens 120 °C hitzebeständig sein.
X
Rohr
Rohrgröße
Ø 6,35 – Ø 9,52
Flüssigkeitsrohr
Ø 12,7 – Ø 19,05
Ø 6,35
Ø 9,52
Gasrohr
Ø 12,70
Ø 15,88
Ø 19,05
f Bei Verwendung des Geräts an den nachfolgend genannten Aufstellorten bzw. unter den unten beschriebenen
X
Bedingungen gelten für die Auswahl der Wärmeisolierung die gleichen Regeln wie an Orten mit hoher Luftfeuchtigkeit.
< Umweltbedingungen >
- Orte mit hoher Luftfeuchtigkeit wie Küsten, heiße Quellen, in der Nähe von Seen oder Flüssen und Graten (wenn Teile des
Gebäudes durch Erde und Sand bedeckt sind).
< Einsatzzweck >
- Restaurant, Sauna, Schwimmbad usw.
< Gebäudebedingungen >
- Die Decke ist häufig größerer Feuchtigkeit ausgesetzt und die Kühlung ist nicht abgedeckt.
Beispiel: Das Rohr ist in einem Korridor eines Schlafsaals oder Studios oder in der Nähe einer Ausfahrt installiert, die häufig
geöffnet und geschlossen wird.
- Der für die Installation vorgesehene Ort ist aufgrund einer fehlenden Entlüftung sehr feucht.
• Befestigen Sie die Isolierung so, dass sie sich nicht ausdehnen kann, und verkleben Sie sie an den Verbindungsstellen,
damit keine Feuchtigkeit eindringen kann.
VORSICHT
• Umwickeln Sie das Kältemittelrohr mit Isolierband, wenn es direktem Sonnenlicht ausgesetzt ist.
• Berücksichtigen Sie beim Installieren des Kältemittelrohrs, dass die Isolierung am gebogenen Teil oder Aufhänger des
Rohrs nicht dünner wird.
• Fügen Sie die zusätzliche Isolierung hinzu, wenn die Isolationsplatte dünner wird.
Zusätzliche Isolierung
22
Art der Isolierung (Heizen/Kühlen)
Standard [30 °C, 85 %]
9 t
13 t
13 t
19 t
Aufhänger
a
a×3
Hohe Luftfeuchtigkeit [30 °C, über 85 %]
EPDM, NBR
9 t
13 t
19 t
25 t
Isoliertes Kältemittelrohr
Hinweise
Die Innentemperatur
beträgt mehr als
120 °C
