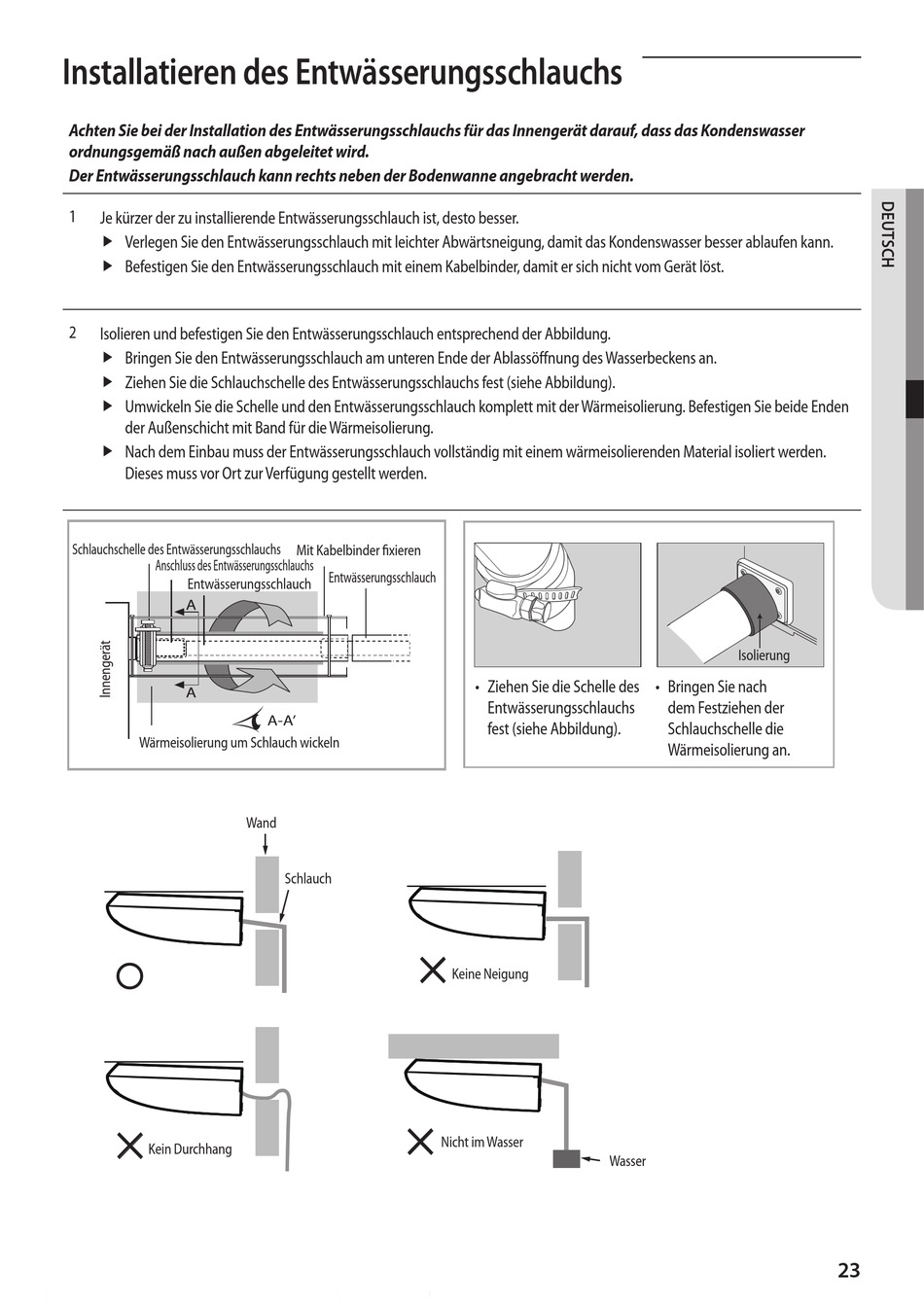

Installatieren des Entwässerungsschlauchs
Achten Sie bei der Installation des Entwässerungsschlauchs für das Innengerät darauf, dass das Kondenswasser
ordnungsgemäß nach außen abgeleitet wird.
Der Entwässerungsschlauch kann rechts neben der Bodenwanne angebracht werden.
1
Je kürzer der zu installierende Entwässerungsschlauch ist, desto besser.
f Verlegen Sie den Entwässerungsschlauch mit leichter Abwärtsneigung, damit das Kondenswasser besser ablaufen kann.
X
f Befestigen Sie den Entwässerungsschlauch mit einem Kabelbinder, damit er sich nicht vom Gerät löst.
X
2
Isolieren und befestigen Sie den Entwässerungsschlauch entsprechend der Abbildung.
f Bringen Sie den Entwässerungsschlauch am unteren Ende der Ablassöffnung des Wasserbeckens an.
X
f Ziehen Sie die Schlauchschelle des Entwässerungsschlauchs fest (siehe Abbildung).
X
f Umwickeln Sie die Schelle und den Entwässerungsschlauch komplett mit der Wärmeisolierung. Befestigen Sie beide Enden
X
der Außenschicht mit Band für die Wärmeisolierung.
f Nach dem Einbau muss der Entwässerungsschlauch vollständig mit einem wärmeisolierenden Material isoliert werden.
X
Dieses muss vor Ort zur Verfügung gestellt werden.
Schlauchschelle des Entwässerungsschlauchs
Anschluss des Entwässerungsschlauchs
Entwässerungsschlauch
Wärmeisolierung um Schlauch wickeln
×
Kein Durchhang
Mit Kabelbinder fixieren
Entwässerungsschlauch
A-A'
Wand
Schlauch
×
×
• Ziehen Sie die Schelle des
Entwässerungsschlauchs
fest (siehe Abbildung).
Keine Neigung
Nicht im Wasser
Wasser
Isolierung
• Bringen Sie nach
dem Festziehen der
Schlauchschelle die
Wärmeisolierung an.
23
