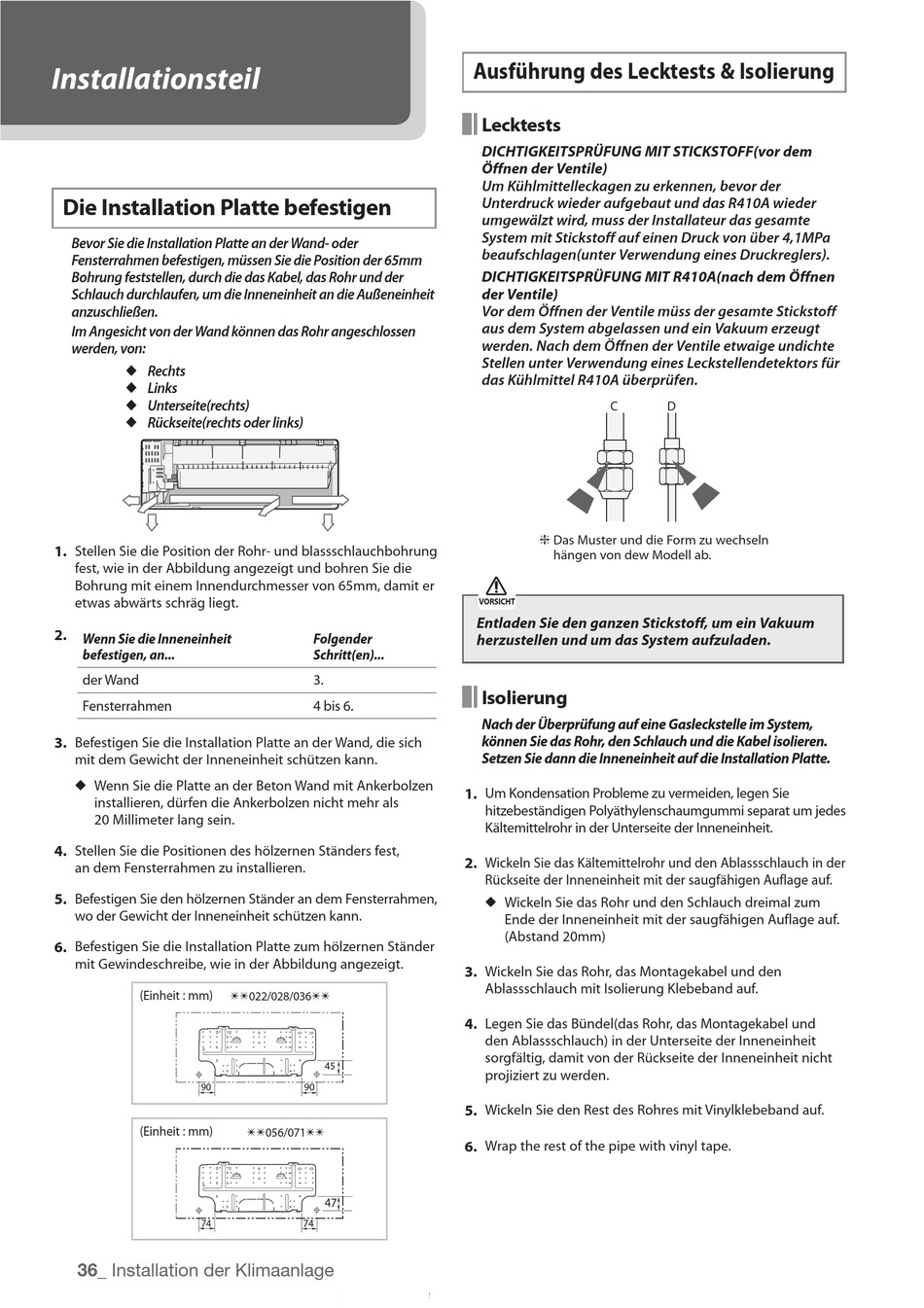

Installationsteil - Samsung AVXWVH022EE Handbuch

Installationsteil

Die Installation Platte befestigen
Bevor Sie die Installation Platte an der Wand- oder
Fensterrahmen befestigen, müssen Sie die Position der 65mm
Bohrung feststellen, durch die das Kabel, das Rohr und der
Schlauch durchlaufen, um die Inneneinheit an die Außeneinheit
anzuschließen.
Im Angesicht von der Wand können das Rohr angeschlossen
werden, von:
 Rechts
 Links
 Unterseite(rechts)
 Rückseite(rechts oder links)
1. Stellen Sie die Position der Rohr- und blassschlauchbohrung
fest, wie in der Abbildung angezeigt und bohren Sie die
Bohrung mit einem Innendurchmesser von 65mm, damit er
etwas abwärts schräg liegt.
2.
Wenn Sie die Inneneinheit
befestigen, an...
der Wand
Fensterrahmen
3. Befestigen Sie die Installation Platte an der Wand, die sich
mit dem Gewicht der Inneneinheit schützen kann.
 Wenn Sie die Platte an der Beton Wand mit Ankerbolzen
installieren, dürfen die Ankerbolzen nicht mehr als
20 Millimeter lang sein.
4.
Stellen Sie die Positionen des hölzernen Ständers fest,
an dem Fensterrahmen zu installieren.
5.
Befestigen Sie den hölzernen Ständer an dem Fensterrahmen,
wo der Gewicht der Inneneinheit schützen kann.
6.
Befestigen Sie die Installation Platte zum hölzernen Ständer
mit Gewindeschreibe, wie in der Abbildung angezeigt.
(Einheit : mm)
90
(Einheit : mm)
74
36_ Installation der Klimaanlage
Folgender
Schritt(en)...
3.
4 bis 6.
022/028/036
45
90
056/071
47
74
Ausführung des Lecktests & Isolierung
Lecktests
DICHTIGKEITSPRÜFUNG MIT STICKSTOFF(vor dem
Öffnen der Ventile)
Um Kühlmittelleckagen zu erkennen, bevor der
Unterdruck wieder aufgebaut und das R410A wieder
umgewälzt wird, muss der Installateur das gesamte
System mit Stickstoff auf einen Druck von über 4,1MPa
beaufschlagen(unter Verwendung eines Druckreglers).
DICHTIGKEITSPRÜFUNG MIT R410A(nach dem Öffnen
der Ventile)
Vor dem Öffnen der Ventile müss der gesamte Stickstoff
aus dem System abgelassen und ein Vakuum erzeugt
werden. Nach dem Öffnen der Ventile etwaige undichte
Stellen unter Verwendung eines Leckstellendetektors für
das Kühlmittel R410A überprüfen.
C
g Das Muster und die Form zu wechseln
hängen von dew Modell ab.
VORSICHT
Entladen Sie den ganzen Stickstoff, um ein Vakuum
herzustellen und um das System aufzuladen.
Isolierung
Nach der Überprüfung auf eine Gasleckstelle im System,
können Sie das Rohr, den Schlauch und die Kabel isolieren.
Setzen Sie dann die Inneneinheit auf die Installation Platte.
1.
Um Kondensation Probleme zu vermeiden, legen Sie
hitzebeständigen Polyäthylenschaumgummi separat um jedes
Kältemittelrohr in der Unterseite der Inneneinheit.
2.
Wickeln Sie das Kältemittelrohr und den Ablassschlauch in der
Rückseite der Inneneinheit mit der saugfähigen Auflage auf.
 Wickeln Sie das Rohr und den Schlauch dreimal zum
Ende der Inneneinheit mit der saugfähigen Auflage auf.
(Abstand 20mm)
3.
Wickeln Sie das Rohr, das Montagekabel und den
Ablassschlauch mit Isolierung Klebeband auf.
4.
Legen Sie das Bündel(das Rohr, das Montagekabel und
den Ablassschlauch) in der Unterseite der Inneneinheit
sorgfältig, damit von der Rückseite der Inneneinheit nicht
projiziert zu werden.
5.
Wickeln Sie den Rest des Rohres mit Vinylklebeband auf.
6.
Wrap the rest of the pipe with vinyl tape.
