10.3
Maßzeichnung
8027402/1KN0/2023-08-02 | SICK
Irrtümer und Änderungen vorbehalten
Gewicht
Max. 640 g, ohne Objektiv und Anschlussleitungen
Abmessungen (L
143,4 mm x 90 mm x 46 mm
x B x H)
MTBF
100.000 h
1)
Konfigurierbare Digitaleingänge und Digitalausgänge sind nicht verfügbar.
2)
Maximale Leitungslänge: 10 m
Die typische Leistungsaufnahme ist abhängig von der Produktkonfiguration. Der angegebene Wert gilt bei
3)
unbelasteten Digitalausgängen.
4)
Bei geöffneter Abdeckung entspricht das Gerät nicht mehr der spezifizierten IP-Schutzklasse. Das Gerät
bei temporär geöffneter Abdeckung vor Feuchtigkeit und Staub schützen.
5)
Voraussetzungen:
•
Die Optikschutzhaube ist am Gerät festgeschraubt.
•
Die Abdeckung auf der Geräteoberseite ist geschlossen.
•
Die aufgesteckten Leitungen an den elektrischen Anschlüssen sind verschraubt. Nicht verwendete
elektrische Anschlüsse sind mit einer Schutzkappe abgedichtet.
6)
Nur Gehäuse, ohne Objektiv und Optikschutzhaube.
7)
Bei 25 °C Betriebsumgebungstemperatur.
Basisgerät
40.3
(1.59)
0.9
(0.04)
46
(1.81)

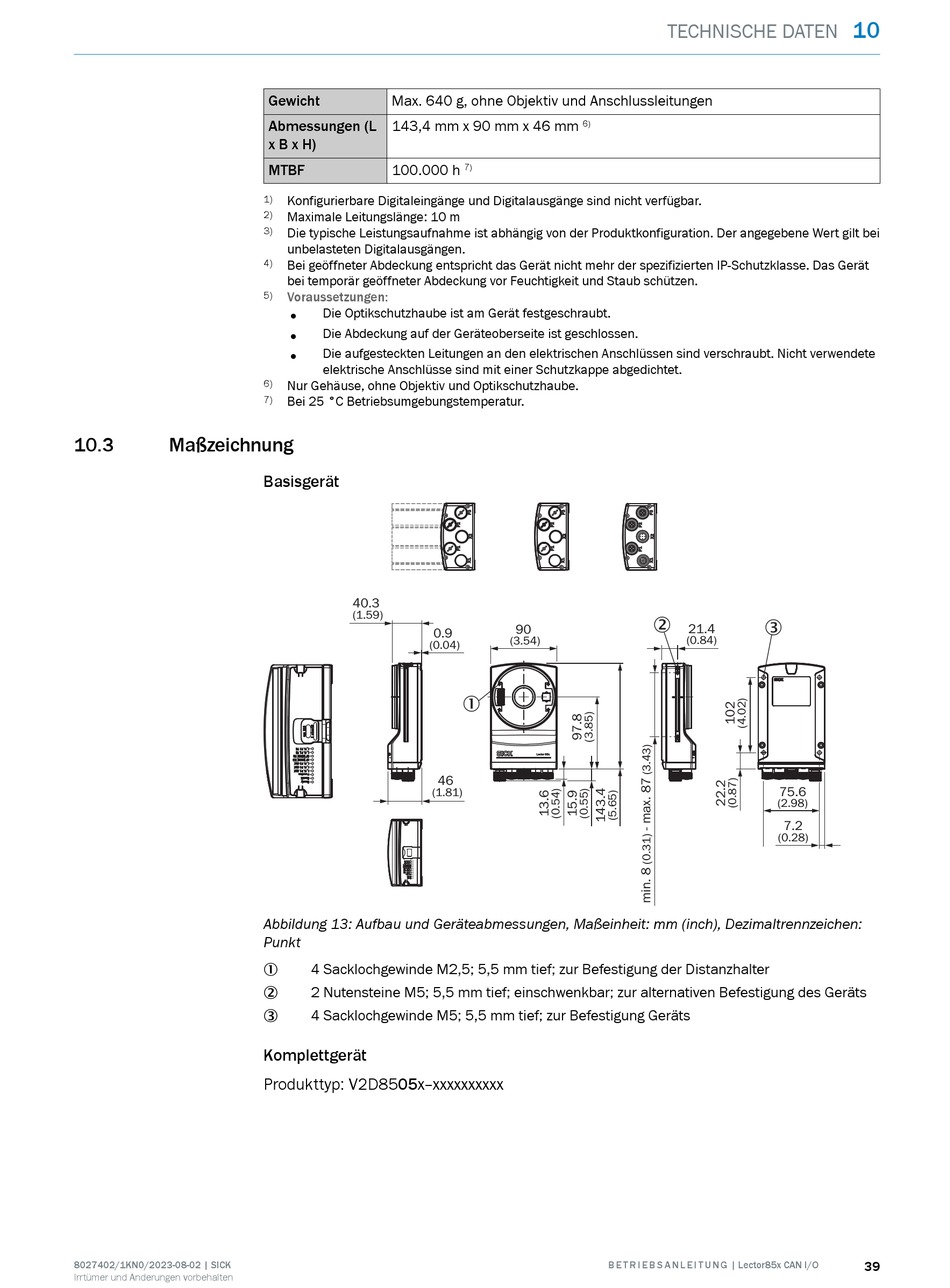

Abbildung 13: Aufbau und Geräteabmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen:
Punkt
4 Sacklochgewinde M2,5; 5,5 mm tief; zur Befestigung der Distanzhalter
1
2 Nutensteine M5; 5,5 mm tief; einschwenkbar; zur alternativen Befestigung des Geräts
2
4 Sacklochgewinde M5; 5,5 mm tief; zur Befestigung Geräts
3
Komplettgerät
Produkttyp: V2D8505x–xxxxxxxxxx
6)
7)
90
(3.54)
1
Lector 85x
B E T R I E B S A N L E I T U N G | Lector85x CAN I/O
TECHNISCHE DATEN
2
3
21.4
(0.84)
75.6
(2.98)
7.2
(0.28)
10
39
