BWT Bewamat COMB 1 Produktdatenblatt Seite 4

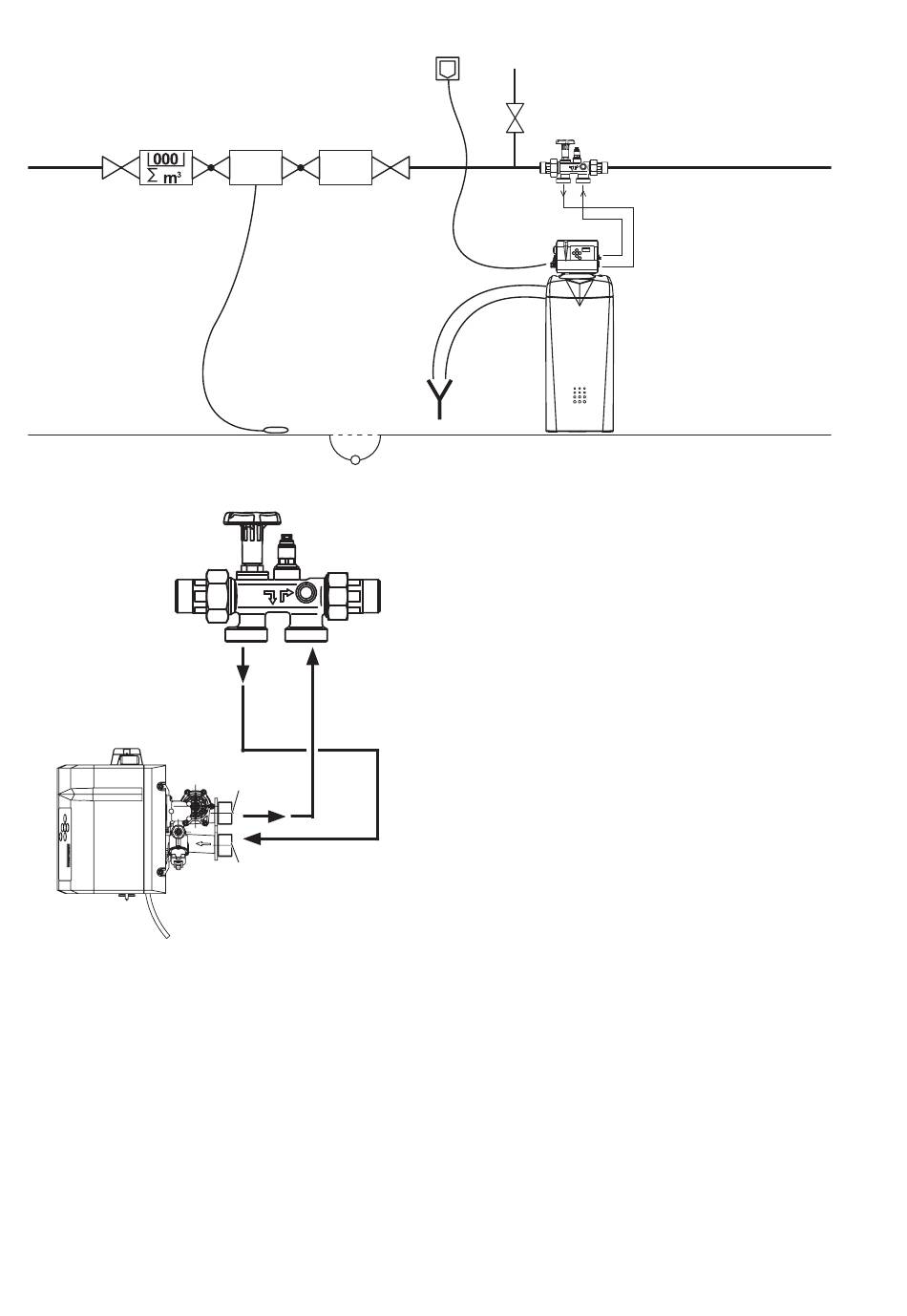

4.7 Einbauschema
Ungefiltertes
Wasser-
Strainer
stop
Kanal-
Boden-
anschluss
sensor
Multiblock X (optional)
Gefiltertes
Wasser Wasser
zu 8
7
8
An Ausgang und Eingang des Multiblocks jeweils eine Mutter
mit Dichtung (5/4" / 3/4") aufschrauben.
Das Produkt gemäß nebenstehendem Schema an den Multi-
Target-Filter anschließen.
Panzerschlauch an den Ausgang des Multiblocks anschlie-
ßen und mit dem Wassereingang des Produkts (8) dichtend
verbinden. Fließrichtungspfeile beachten!
von 7
Panzerschlauch an den Eingang des Multiblocks anschließen
und mit Wasserausgang des Produkts (7) dichtend verbinden.
Spülwasserschlauch mit Gefälle zum Kanalanschluss (Abfluss)
führen und das Schlauchende mit dem beiliegenden Befes-
tigungsmaterial fixieren. Spülwasser mit mindestens 20 mm
Abstand zum höchstmöglichen Abwasserspiegel am Kanal-
anschluss befestigen, um einen freien Ablauf zu gewährleisten.
