DE
6 Einbau

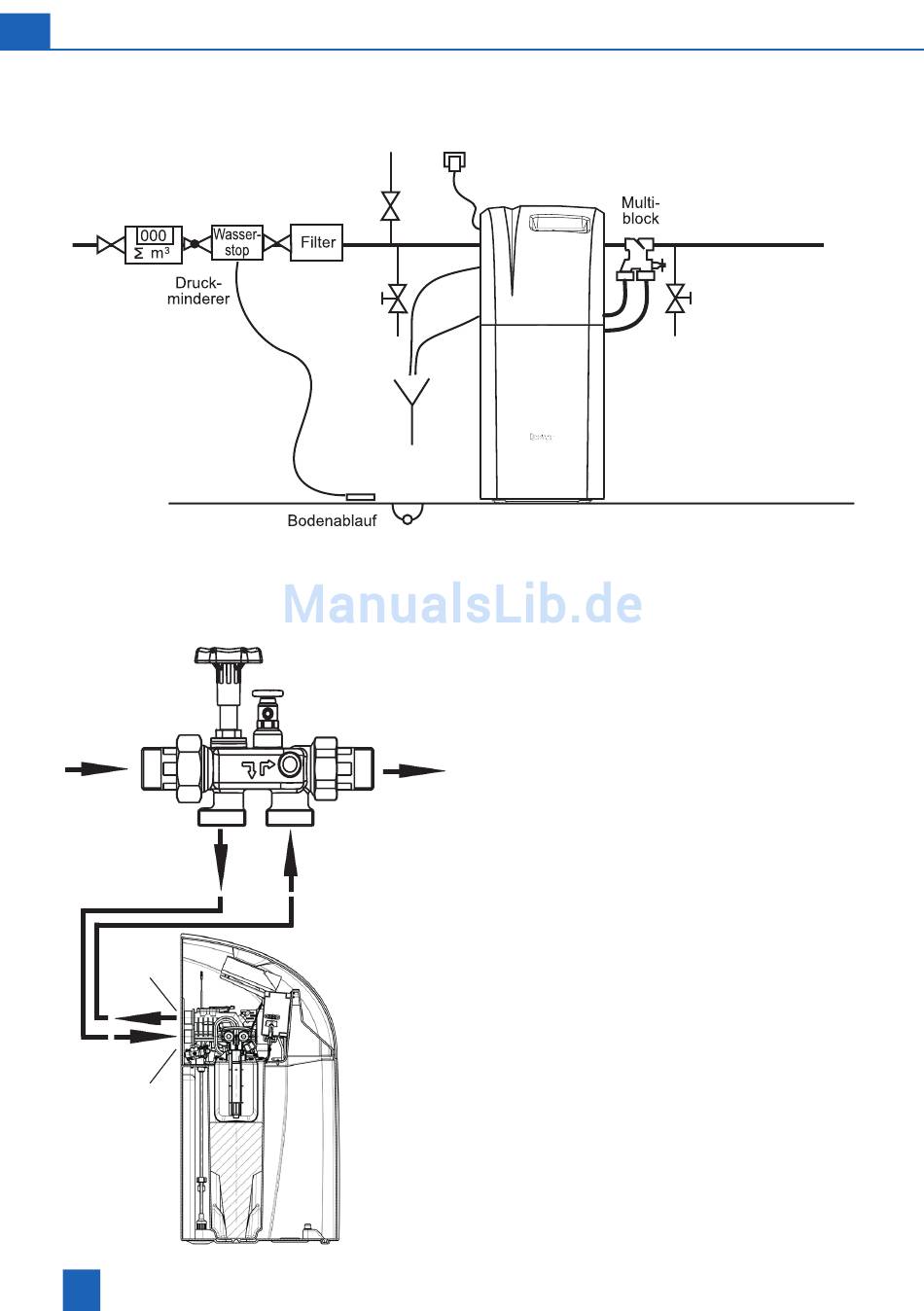

Einbauschema
Wasserstop und
Druckminderer
optional erforderlich
je nach Betriebsbe-
dingungen
Multiblock
Ausgang
zu 6
5
6
12
Die Anlage gem. nebenstehendem Schema an-
schließen.
Im Multiblock ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Bitte die separaten Einbau- und Bedienungsanlei-
tungen für Multiblock und Anschluss-Set DN 32/32
Eingang
beachten, da sonst im Schadensfall die Gewähr-
zu 5
leistung erlischt.
Eventuell vorhandene Schmutzpartikel durch Öffnen
des Handrades am Multiblock Modul ausspülen.
Beim Anschluss Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Ausgang
anschliessen und mit dem Hartwassereingang (6)
verbinden.
Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang (5)
dichtend verbinden.
