6 Tasten und Display mit GCL programmieren
Die GCL wird zur Programmierung der Benutzeroberfläche des Thermostats verwendet.
Die Anzeige und die Tasteninteraktionen werden hauptsächlich durch das Lesen von Tas-
tendrücken aus der Eigenschaft LCD0.Keypress und das Schreiben in verschiedene An-
zeigeeigenschaften des LCD-Objekts konfiguriert. Durch das Lesen und Schreiben von
Datenbankobjekten können zusätzliche Anzeigeeigenschaften wie Farbe oder Helligkeit
eingestellt werden, und auch die Interaktion mit Schiebereglern lässt sich so vereinfa-
chen.
Sie könnten zum Beispiel eine Ventilatorgeschwindigkeit steuern, indem ein Benutzer
das Ventilatorsymbol drückt. Sie würden den Thermostat so programmieren, dass er ei-
nen Druck auf die Lüftertaste erkennt, die aktuelle Lüftergeschwindigkeit anzeigt und
dann mit den - oder + Schiebereglersymbolen unterhalb der Anzeige einen Wert einstel-
len kann.
6.1 Tastenzuordnung
Dieses Thema behandelt das Layout und die Konfiguration von Schaltflächen sowie die
Verwendung von GCL mit Schaltflächen und dem Schieberegler.

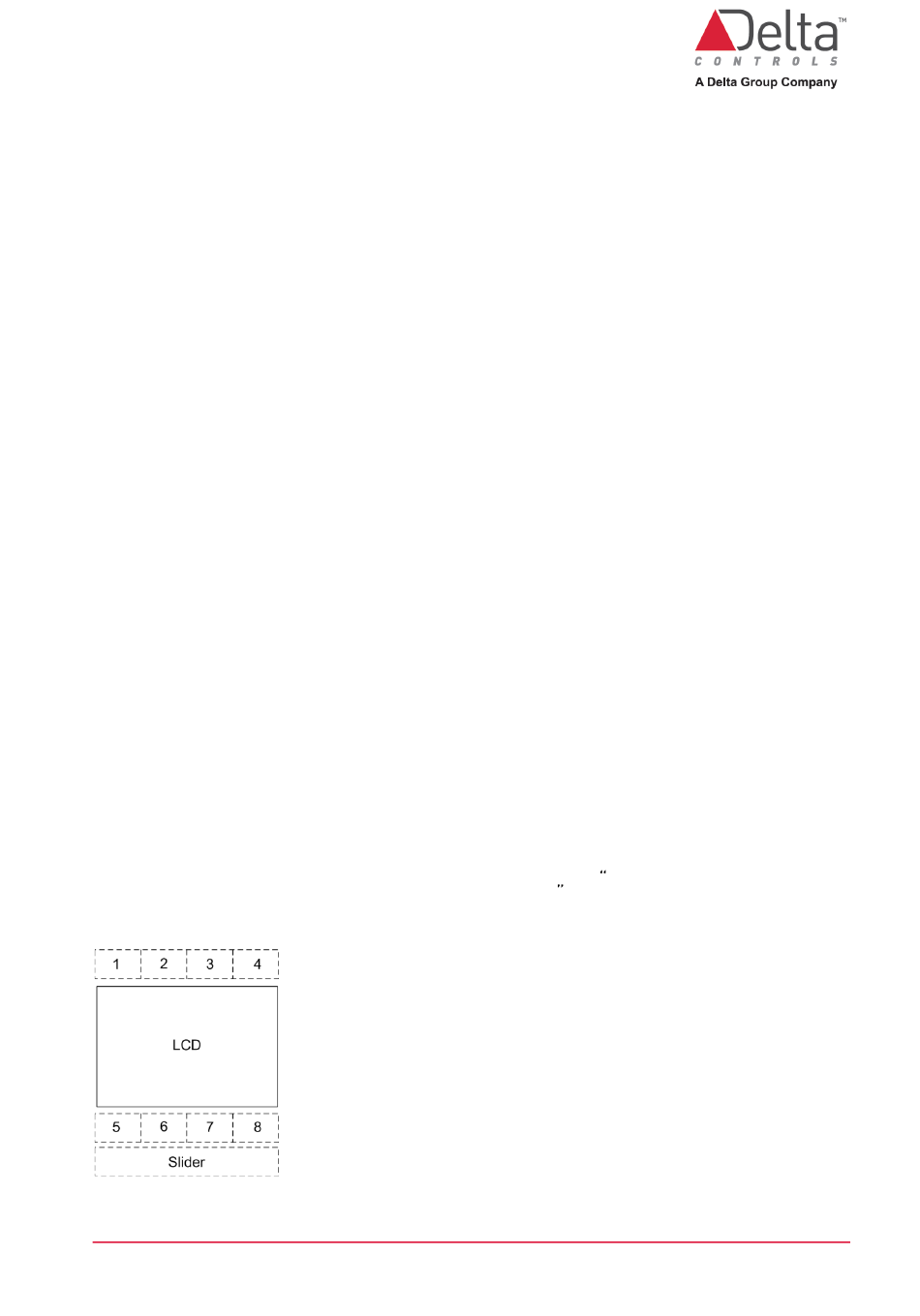

6.1.1 Schaltflächenlayout
Der Standard-Thermostat verfügt über 4 Tasten oberhalb des Displays, 4 Tasten unter-
halb des LCD-Displays und einen horizontalen Schieberegler unterhalb davon. Die Tas-
ten des Thermostats können zu einer einzigen Taste zusammengefasst werden. Die
obere und untere Tastenreihe kann aus 4 separaten Tasten, 2 separaten Tasten (aufge-
teilt zwischen der zweiten und dritten Taste), 3 separaten Tasten (aufgeteilt zwischen der
ersten und zweiten, dritten und vierten Taste) oder einer großen Taste bestehen. Das
Tastenlayout ist werkseitig so eingestellt, dass es mit dem Overlay übereinstimmt; es
kann jedoch über das Konfigurationsmenü auf dem Bildschirm geändert werden, wenn
für Tests eine andere Kombination erforderlich ist.
6.1.2 Schaltflächenkonfiguration
Die Konfiguration des Tastenlayouts erfolgt im Menü CFg . Für jede Taste werden Zu-
ordnungen vorgenommen, um den physischen Berührungsbereich einer logischen Taste
zuzuordnen:
