2.2
Anschlussbild
Das Gerät ist entweder in der Ausführung mit CO

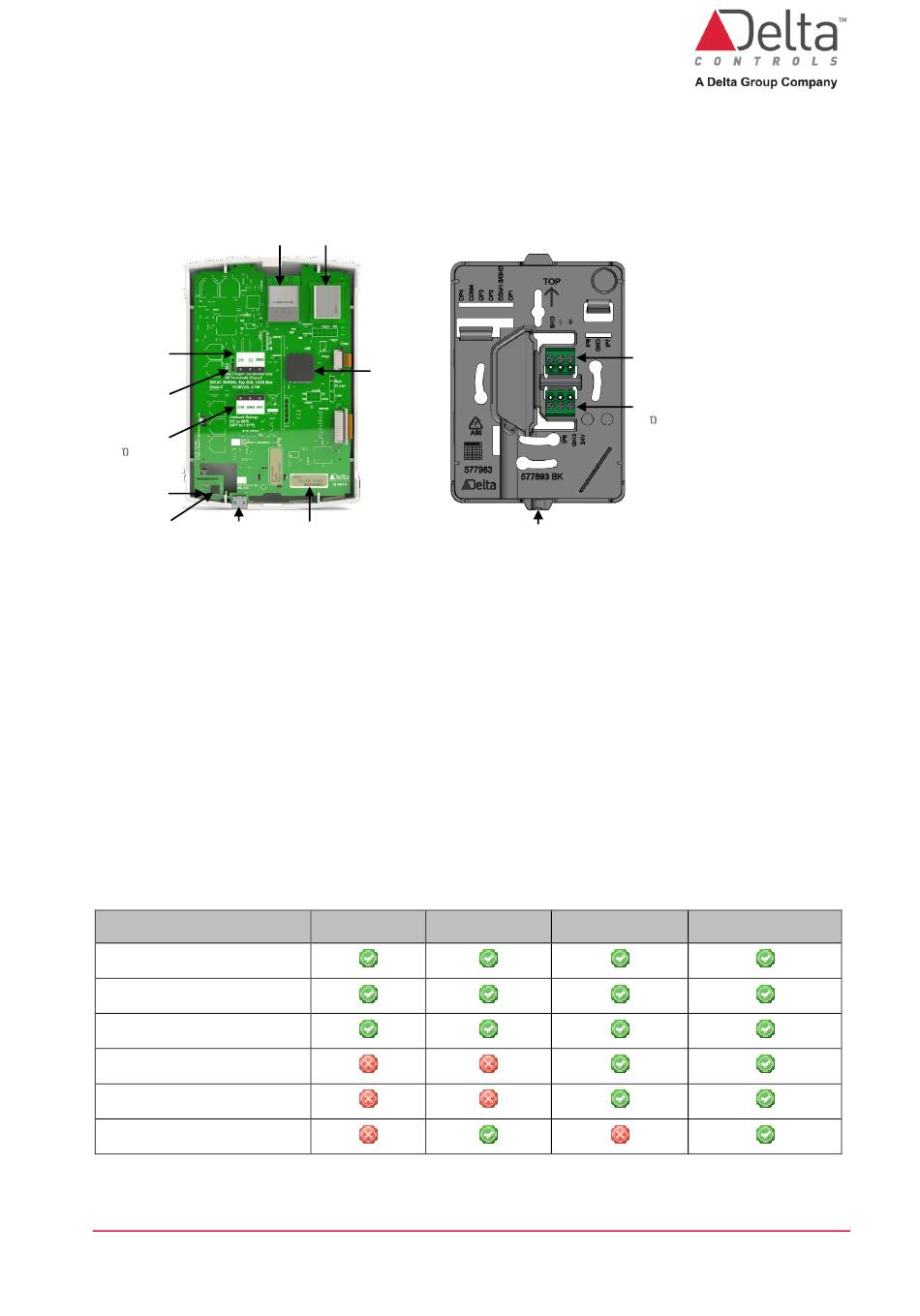

In der folgenden Abbildung ist das Layout der Platine (links) und der Rückwand (rechts)
jeweils mit CO
Sensor dargestellt.
2
Wi-Fi
Modul
MS/TP oder
LINKnet
Anschluss
Abschluss-
Widerstand
24V Spannung
und
10 k Eingang
Temperatur-
Sensor
Feuchte-
Sensor
USB
Serviceanschluss
(FRONTPLATTE)
2.3
Geräteeigenschaften und Sensoroptionen
Das eZNTW kann mit nachfolgend dargestellter Konfiguration bestellt werden.
Es wird folgendes Schema verwendet: eZNTW-ww-xxx-aaa-B-cc-ddd-eee
• ww = Wi-Fi Option
• xxx = EnOcean Frequenz Optionen
• aaa = interne Sensoroptionen
• B
= Backlight (Hintergrundbeleuchtung, standardmäßig integriert)
• cc
= Rückplatine Einbau-Optionen
• ddd = Display Tasten-Optionen
• eee = Folien und Gehäusefarboptionen
Eigenschaft
externer Eingang
RGB Hintergrundbeleuchtung
Temperatur
Feuchtigkeit
interner Bewegungssensor
CO
2
DE-eZNTW Installationsanleitung.docx
EnOcean-
Modul
32-Bit
Prozessor
NFC-Antenne
eZNTW-B
eZNTW-C-B
Sensor (SC) oder ohne (SM) verfügbar.
2
MS/TP oder
LINKnet
Anschluss
24VSpannung
und
10k Eingang
Befestigungsschraube
für Gehäuse
(RÜCKPLATTE)
eZNTW-HM-B
eZNTW-CHM-B
Seite 6 von 12
© Delta Controls Germany 2022
