Jede Reihe der Touchbereiche 1-4 und 5-8 kann intern als 1, 2, 3 oder 4 Tasten konfigu-
riert werden. Dadurch können größere Bereiche als eine einzige Taste behandelt werden,
um dem verwendeten Tasten-Overlay zu entsprechen.
Die folgende Tabelle fasst die Schaltflächenoptionen zusammen, die für jede Zeile ver-
fügbar sind:
Tasten-
Obere Zeile
anzahl
1
1+2+3+4
2
1+2 & 3+4
3
1 & 2+3 & 4
4
1, 2, 3, 4

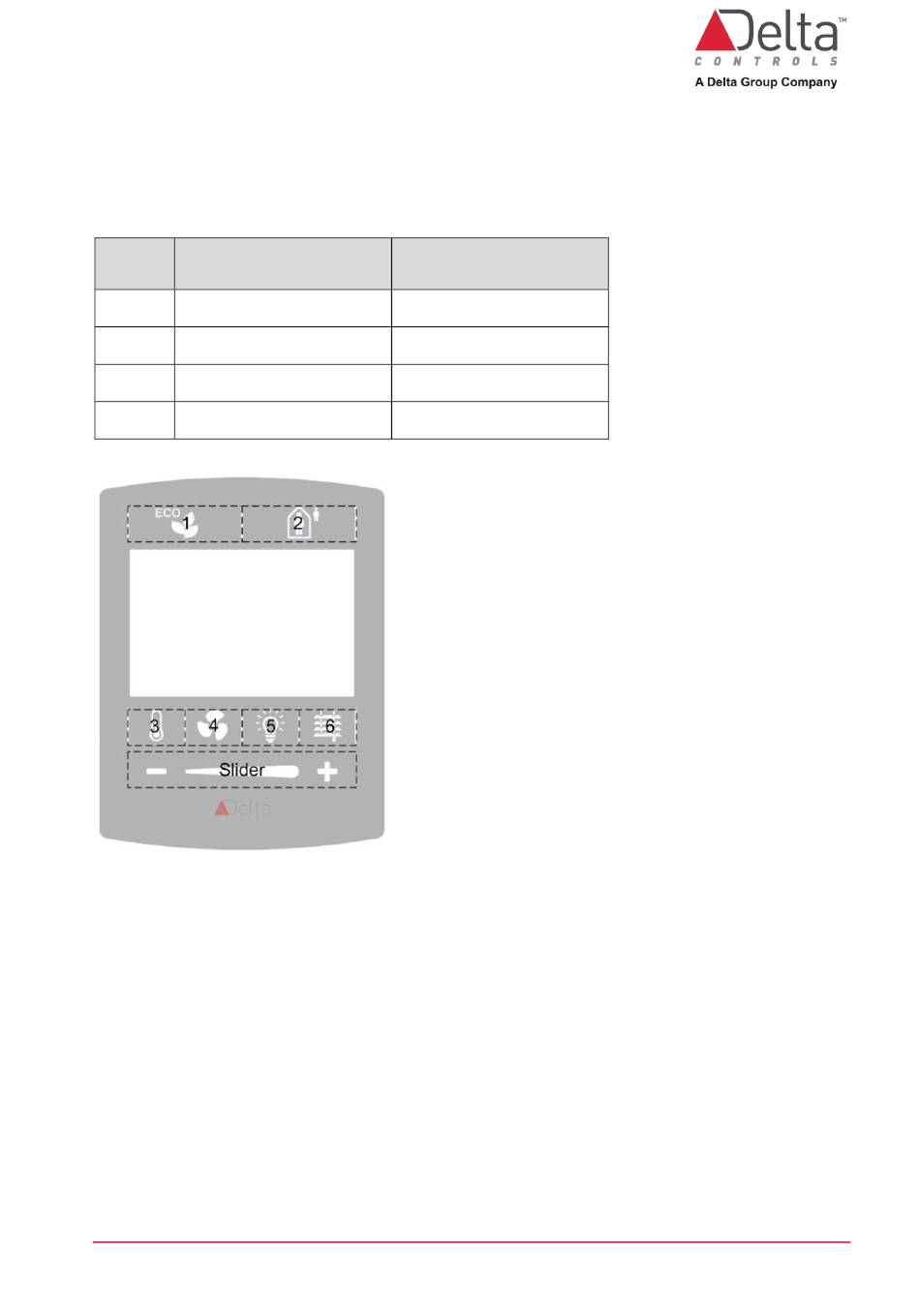

In der folgenden Abbildung ist die obere Reihe als 2 Schaltflächen konfiguriert:
Die Berührungsbereiche 1+2 sind für die ECO-Taste kombiniert, und die Berührungsbe-
reiche 3+4 sind für die Belegung kombiniert. In der unteren Reihe sind die 4 Berührungs-
bereiche als 4 Tasten konfiguriert. Die Tastenpositionen 5 bis 8 haben jeweils eine indi-
viduelle Funktion.
In der vorherigen Abbildung befindet sich der aktive Bereich des Schiebereglers am un-
teren Rand des Displays und ist immer vorhanden, unabhängig davon, welche Tasten-
überlagerung bei Firmware vor Version 3.40R3.1.3 verwendet wird. Der Schieberegler
wird in der Regel zum Einstellen von Beleuchtungsstärken oder Temperatursollwerten
in Verbindung mit einer vorher zu drückenden Taste verwendet. Die Idee ist, eine Taste
wie Temperatur/Lüfter/Beleuchtung/Jalousie zu drücken, die durch einen Pfeil auf der
Taste anzeigt, dass ein bestimmter Modus aktiviert ist. Mit dem Schieberegler kann dann
der Sollwert für diesen Modus eingestellt werden.
Mit der Firmware 3.40R3.1.3 oder höher erzeugt die Betätigung des Schiebereglers einen
Signalton als Rückmeldung für eine Betätigung. Bei Standard-Tastenfolien, die keinen
DE-eZNT-Wi Programmierbarer Thermostat Applikationsanleitung.docx
Untere Zeile
5+6+7+8
5+6 & 7+8
5 & 6+7 & 8
5, 6, 7, 8
