4.2

Installationsrichtlinien für LINKnet Netzwerke

Dieses Gerät kommuniziert über RS485 LAN mittels des LINKnet Protokolls.

NET1 wird zur Kommunikation mit DFM-4xx-Feldmodulen und DNS / eZNS-Sensoren

verwendet, die LINKnet unterstützen.

4.2.1 MS/TP und LINKnet (RS485) Verkabelung

Für detailliertere Informationen zur MS/TP und LINKnet-Verkabelung wird auf die Delta

Installationsrichtlinien verwiesen.

Um eine zuverlässige Kommunikation zu gewährleisten, muss die Verkabelung

ordnungsgemäß durchgeführt werden (0,205-0,32mm² Querschnitt, verdrillte

Zweidrahtleitung, 100-120 Ohm Widerstand, max. 56 pF/m (17pF/ft), geflochtene

oder Aluminiumfolien-Abschirmung)

Alle Controller sollten in der Daisy-Chain-Konfiguration verkabelt werden. Eine

andere RS-485-Netzwerk Verdrahtungskonfiguration ist nicht zulässig und führt

zu Problemen im Netzwerk.

Netzwerke, die eine Gesamtlänge von 1200m überschreiten oder mehr als 64

Controller beinhalten, benötigen einen Repeater (DZNR-768).

LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von

weniger als 30m brauchen keine Abschlussklemme (TRM-768).

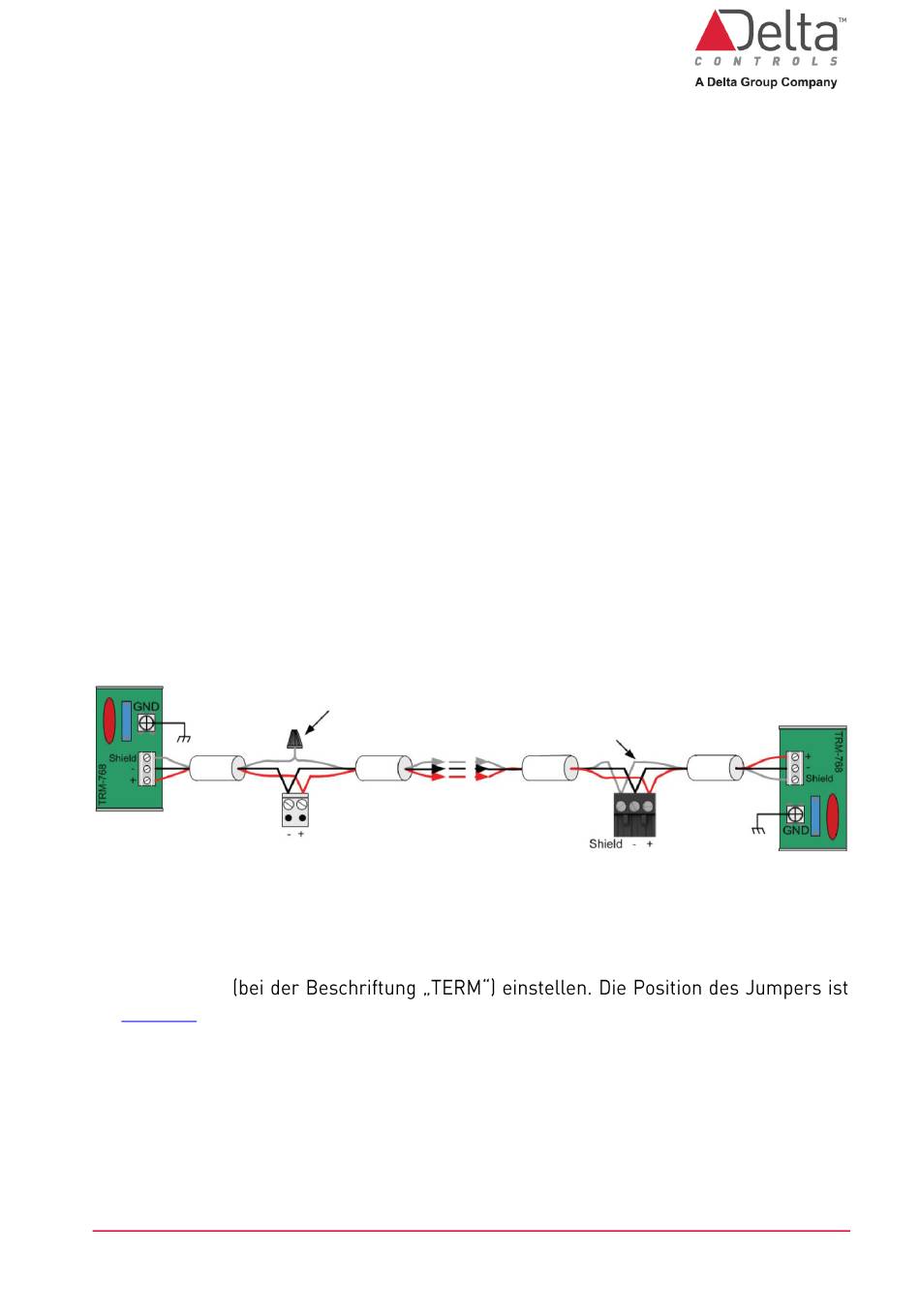

4.2.2 Netzwerk Verkabelung mit ordnungsgemäßem Abschluss TRM-768s

Fortlaufende Abschirmung bei Knoten mit

4.2.3 RS485 Abschlussjumper

Das eZNT hat einen eingebauten RS485 Abschlussjumper, der anstatt eines TRM-768

verwendet werden kann. Werksseitig ist der Jumper auf ohne Abschluss eingestellt. Sie

können den Abschluss des eZNT Segments konfigurieren, indem Sie den Jumper auf die

untere Position

Kapitel 2

dargestellt.

DE-eZNT-Wi-T100 Installationsanleitung.docx

V3-Geräten

Fortlaufende Abschirmung bei Knoten

mit integriertem Schirmanschluss (SHD)
