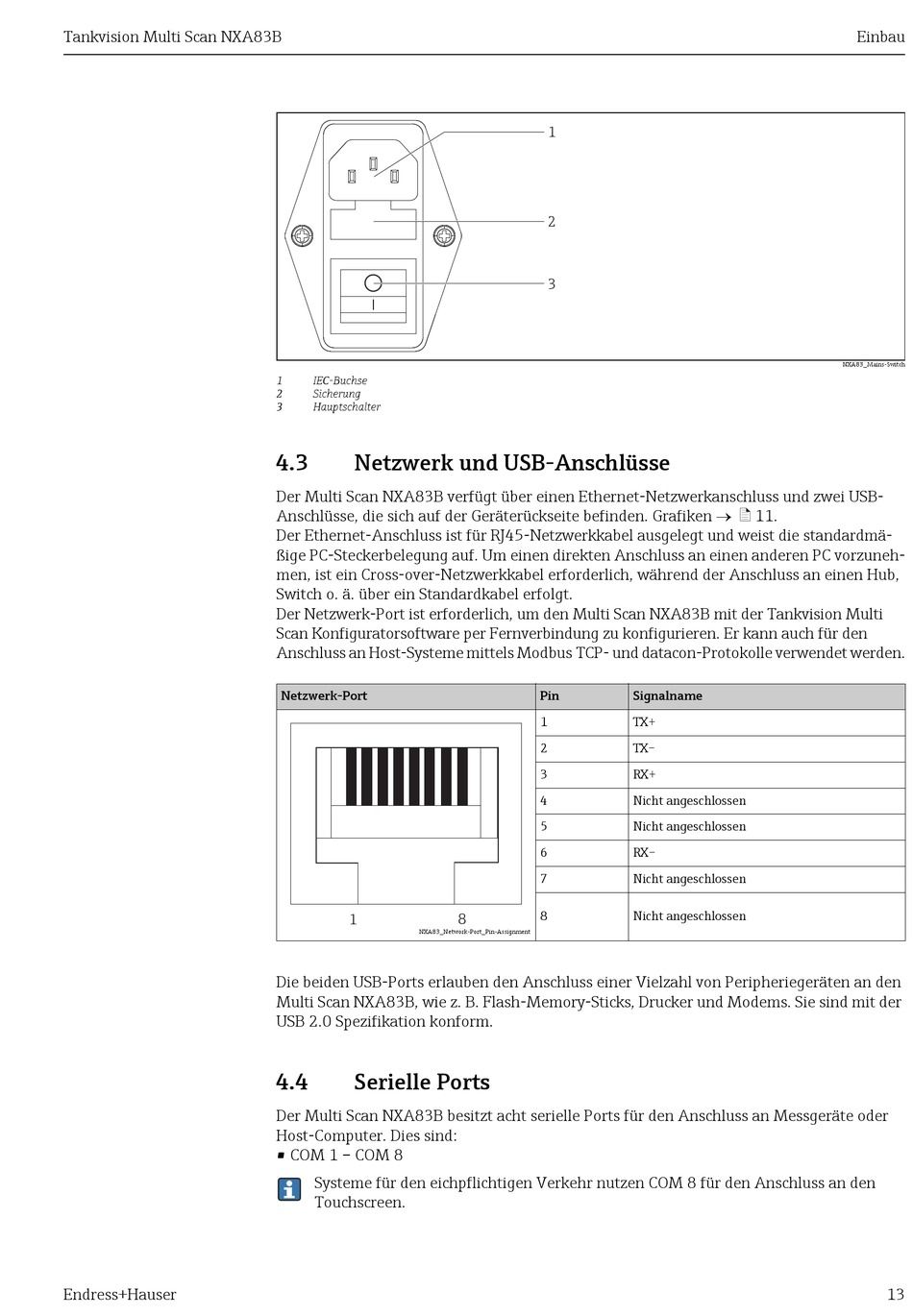

1 IEC-Buchse
2 Sicherung
3 Hauptschalter
4.3 Netzwerk und USB-Anschlüsse
Der Multi Scan NXA83B verfügt über einen Ethernet-Netzwerkanschluss und zwei USB-
Anschlüsse, die sich auf der Geräterückseite befinden. Grafiken  ä 11.
Der Ethernet-Anschluss ist für RJ45-Netzwerkkabel ausgelegt und weist die standardmä-
ßige PC-Steckerbelegung auf. Um einen direkten Anschluss an einen anderen PC vorzuneh-
men, ist ein Cross-over-Netzwerkkabel erforderlich, während der Anschluss an einen Hub,
Switch o. ä. über ein Standardkabel erfolgt.
Der Netzwerk-Port ist erforderlich, um den Multi Scan NXA83B mit der Tankvision Multi
Scan Konfiguratorsoftware per Fernverbindung zu konfigurieren. Er kann auch für den
Anschluss an Host-Systeme mittels Modbus TCP- und datacon-Protokolle verwendet werden.
Netzwerk-Port
1
NXA83_Network-Port_Pin-Assignment
Die beiden USB-Ports erlauben den Anschluss einer Vielzahl von Peripheriegeräten an den
Multi Scan NXA83B, wie z. B. Flash-Memory-Sticks, Drucker und Modems. Sie sind mit der
USB 2.0 Spezifikation konform.
4.4

Serielle Ports

Der Multi Scan NXA83B besitzt acht serielle Ports für den Anschluss an Messgeräte oder
Host-Computer. Dies sind:
• COM 1 – COM 8
Systeme für den eichpflichtigen Verkehr nutzen COM 8 für den Anschluss an den
Touchscreen.
1
2
3
Pin
1
2
3
4
5
6
7
8
8
Signalname
TX+
TX–
RX+
Nicht angeschlossen
Nicht angeschlossen
RX–
Nicht angeschlossen
Nicht angeschlossen
Einbau
NXA83_Mains-Switch
