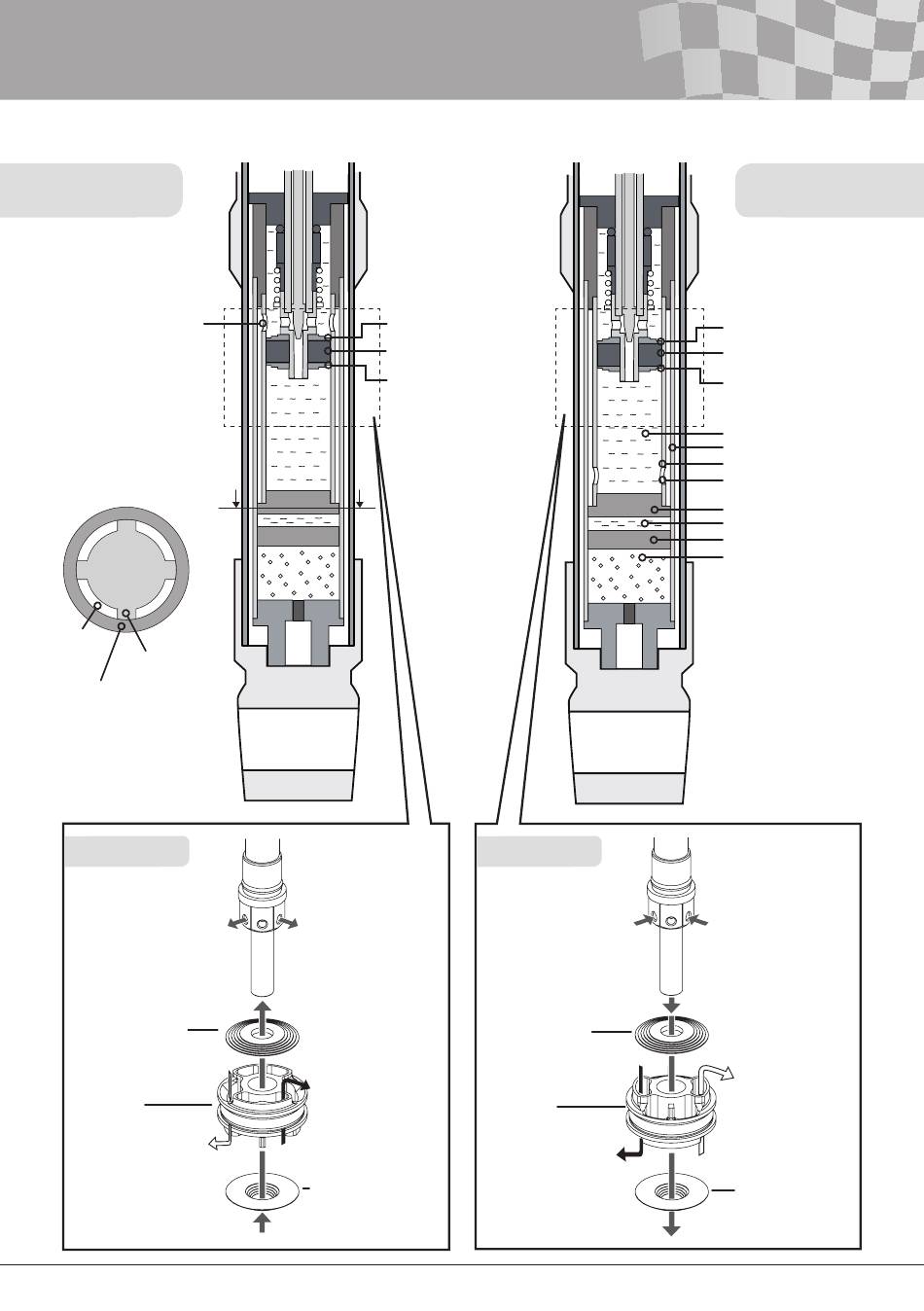

Abb. 2 – Schematischer Aufbau
Gabelholm
Druckstufe
Laufbuchsenbohrungen
A - A
Ölfl uss
Trennwand
Zylinderlaufbuchse
Abb. 3 Kolben Ölfl uss
Druckstufe
Druckstufen
Shim Paket
Kolben
Check valve fl ow
2- DESIGN UND FUNKTION
Druckstufen
Shim Paket
Kolben
Check Valve
Shim Paket
A
A
Bleed Valve
Flussrichtung
Shim Valve
Flussrichtung
Check Valve
Shim Paket
Zugstufe
Bleed Valve
Flussrichtung
Check Valve
Shim Paket
Piston
Shim Valve
Flussrichtung
6
Gabelholm
Zugstufe
Check Valve
Shim Paket
Kolben
Zugstufen
Shim Paket
Öl
Outer tube
Zylinderlaufbuchse
Laufbuchsenbohrungen
Trennwand
Öl
Trennkolben
Gas 6 bar
Check Valve
Flussrichtung
Zugstufen
Shim Paket
