Hinneiss!
1
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
Hinneiss!
1
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Auch vom Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt vor dem Einbau
gründlich mit einem Stofflappen.

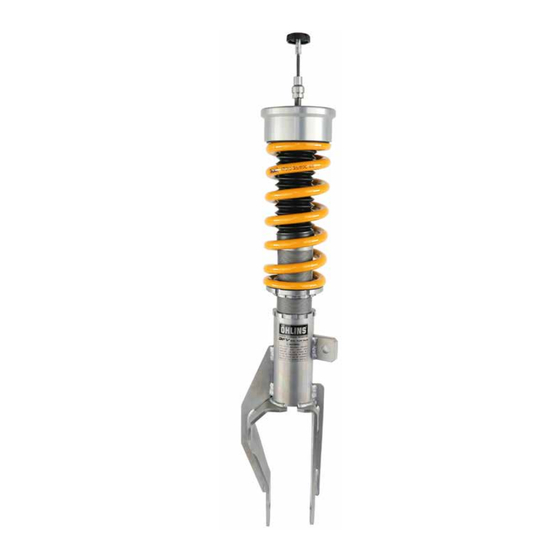

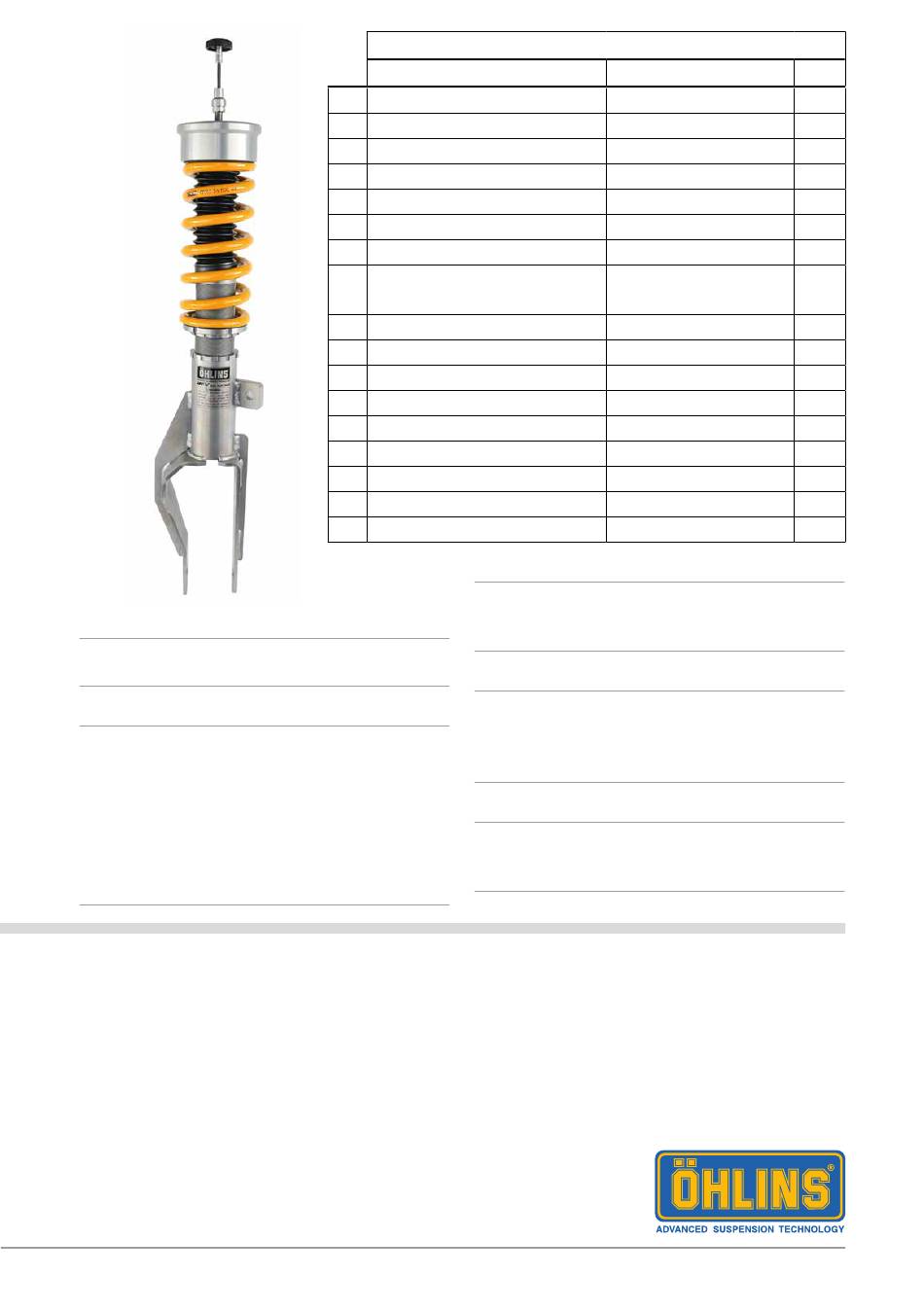

ÖHLINS Stoßdämpfer für Tesla Model 3 & Model Y
TES MU01S1
Montageanleitung
Lieferumfang
Beschreibung
1
Stoßdämpfer vorn
2
Staubschutzmanschette
3
Distanzscheibe (Kunststoff)
4
Feder
5
Distanzscheibe (Gummi)
6
Oberer Federteller
7
Abstandshalter oben
8
Selbstsichernde
Flanschmutter M10
9
Einstellknopf
10 Einsteller für Verlängerung
11 Verlängerung 65mm
12 Einstellrad
13 Schraube für Einstellrad
14 Hakenschlüssel
15 Hakenschlüssel
16 Öhlins Aufklebersatz
17 Betriebsanleitung
Hinneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
⚠
⚠arnungs!
Bitte lesen Sie vor dem Einbau des Produktes die Öhlins
Betriebsanleitung genau durch. Ein Stoßdämpfer ist ein
wichtiges technisches Element des Fahrzeuges, welches
die Stabilität beeinflusst.
Hinneiss!
1
Wenn das Fahrzeug serienmäßig mit elektronischen
Stoßdämpfern ausgestattet ist, verwenden Sie das
Öhlins EDC-Cancellation Kit.
Art. Nr.
TES 1U00/TES 2U00
10216-02
25602-01
47010-35
25601-01
25618-37
24629-60
24626-01
24631-04
24631-03
24632-04
24633-01
24633-02
246-39-01
24639-03
10207-01
Stk.
2
2
2
2
2
2
2
2
2
2
2
2
2
1
1
1
1
