WARNUNG!
Stellen Sie vor der Fahrt immer sicher, dass Ihr
ÖHLINS-Produkt gemäß der Set-up-
Empfehlungen von ÖHLINS eingestellt ist. Lesen
Sie alles genau über Einstellung und
Anpassungen in der ÖHLINS-
Bedienungsanleitung, bevor Sie weitere
Verstellungen vornehmen. Falls Sie Fragen zum
Set-up haben, wenden Sie sich bitte an einen
ÖHLINS-Händler.
Set-Up Daten

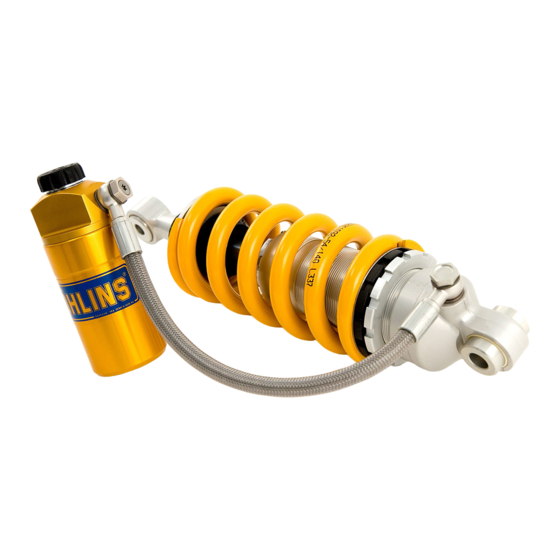

Stoßdämpfer-Daten
Länge
Feder-Vorspannung
Zugstufe
Druckstufe
Hub
Feder
Feder-Länge, unbelastet
Lesen Sie mehr über die Feder-Rate
und den Negativ-Federweg in der
ÖHLINS-Bedienungsanleitung.
ACHTUNG!
Zeigen Sie Fingerspitzen-Gefühl bei der
Einstellung der Einstell-Schrauben. Ein zu
hoher Kraft-
aufwand kann die Dichtungen zerstören!
ÖHLINS-Produkte werden
permanent verbessert und weiter
entwickelt. Wir haben uns bemüht,
diese Montage-Anleitung bis
Druckschluss so aktuell wie möglich
zu halten. Dennoch kann es zu
gewissen Unterschieden zwischen
Ihrem Stoßdämpfer und dieser
Vorlage kommen.
© ÖHLINS Racing AB: Alle Rechte
vorbehalten. Jeglicher Nachdruck oder
nicht erlaubte Verwendung ohne schriftliche
Genehmigung von ÖHLINS Racing AB wird
verfolgt!
360,5 mm
8 mm
Einsteller
18 Klicks
Zugstufe
16 Klicks
83 mm
01096-31
190 mm
Bitte nehmen Sie Kontakt mit Ihrem
ÖHLINS-Händler auf, falls es irgend
welche Unklarheiten bezüglich dieser
Montage-Anleitung geben sollte.
ausgegeben 2011-10-21
S-194 27 Upplands Väsby, Sweden
Einsteller Feder-
vorspannung
Hinweis!
• Bei Auslieferung ist Ihr ÖHLINS-Federbein für
die jeweilige Marke und das entsprechende
Fahrzeug bereits eingestellt. Falls Sie die
Einstellung verändert haben, setzen Sie sie auf die
Werte der Set-up-Daten in der Montageanleitung
zurück.
Die Einstell-Schrauben haben ein Standard-
•
Rechts-Gewinde. Drehen Sie die Dämpfer-Einstell-
Schrauben im Uhrzeigersinn nach "geschlossen"
(Pos. Zero [0]). Drehen Sie die Dämpfer-Einstell-
Schrauben ín Richtung "offen"und zählen Sie die
Klicks bis zu der empfohlenen Klickzahl. Sehen Sie
dazu das Kapitel Set-up Daten in dieser Anleitung.
Part no. TR120_0
ÖHLINS Racing AB
Box 722
Phone +46 8 590 025 00
Fax +46 8 590 025 80
Einsteller
Druckstufe
www.ohlins.com
