Cartridge-kit für honda crf1000l africa twin (8 Seiten)
Inhaltszusammenfassung für Ohlins FKR 134

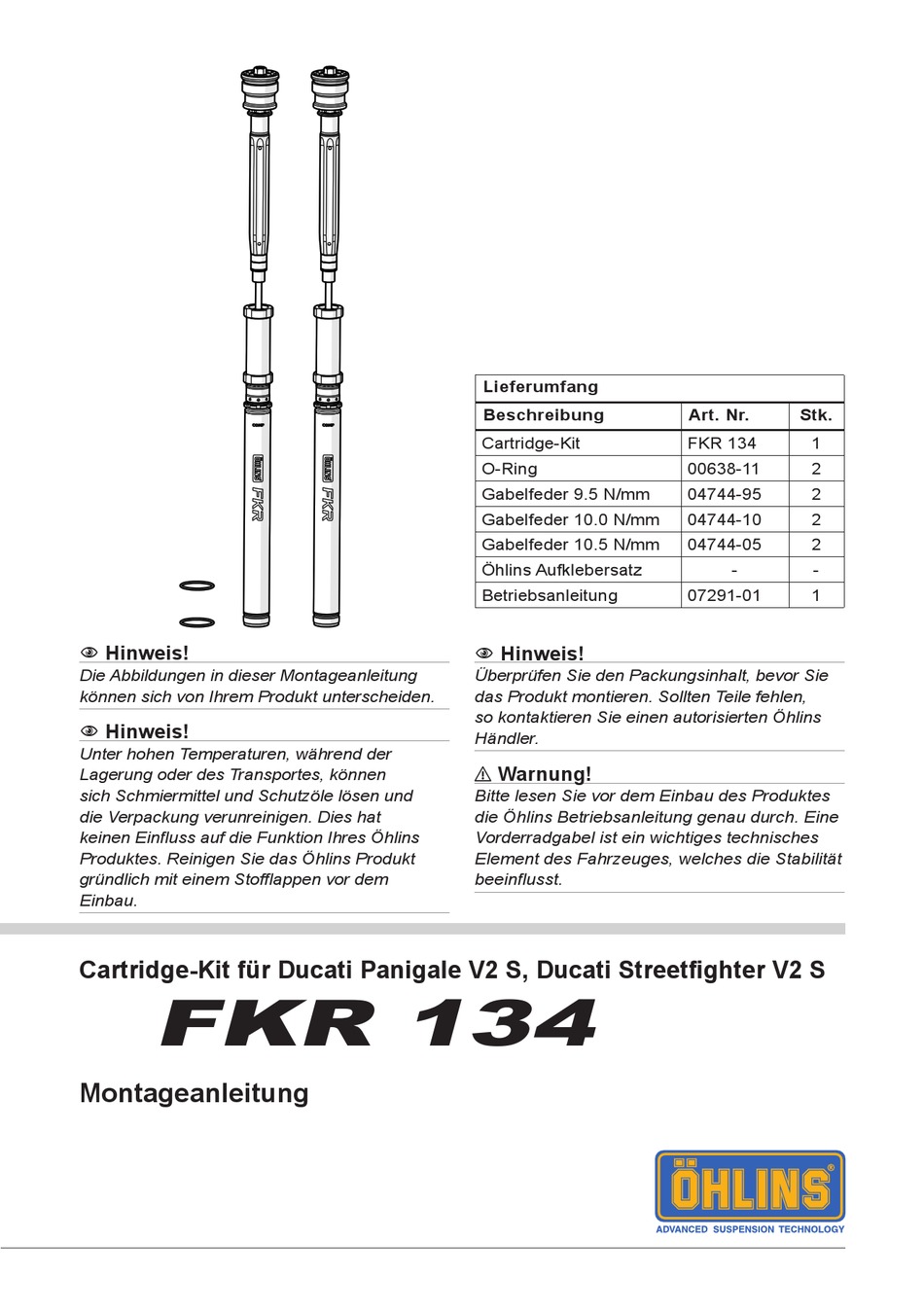

Seite 1
Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKR 134 O-Ring 00638-11 Gabelfeder 9.5 N/mm 04744-95 Gabelfeder 10.0 N/mm 04744-10 Gabelfeder 10.5 N/mm 04744-05 Öhlins Aufklebersatz Betriebsanleitung 07291-01 Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden.
Seite 2
MONTAGEANLEITUNG ⚠ Warnung! Hinweis! Es ist sehr zu empfehlen, dass eine Werkstatt Reinigen Sie das Fahrzeug sorgfältig vor der mit entsprechend geschultem Personal die Montage der Öhlins Vorderradgabel. Vorderradgabel einbaut. ⚠ Warnung! ⚠ Warnung! Eine gestauchte Feder und die Kraft dahinter, Achten Sie darauf, dass Ihr Motorrad einen können eine potenzielle Gefahr darstellen.
Seite 3
MONTAGEANLEITUNG 1 Ausbau der originalen Vorderradgabel Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Demontieren Sie den vorderen Kotflügel, die Bremssättel, den Tachogeber (falls vorhanden) und das Vorderrad.
Seite 4
MONTAGEANLEITUNG 2 Zerlegen der originalen Vorderradgabel Montieren Sie die Innenrohrwerkzeuge Art. Hinweis! Nr. 24670-01 (Klemmwerkzeug) und Art. Nr. Die folgenden Arbeitsschritte beziehen sich auf 24669-02 (Hülse) am Innenrohr. Achten Sie beide Gabelholme. darauf, die Werkzeuge nicht auf Dicht- oder Gleitflächen zu montieren. Schrauben Sie die Gabelkappe vom Außenrohr.
Seite 5
MONTAGEANLEITUNG 3 Montage des Öhlins Cartridge-Kits Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. ✋ Achtung! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf, die markierten Cartridge Einsätze wie folgt zu verbauen: - „Reb“ (Zugstufe) im rechten Gabelholm - „Comp“...
Seite 6
MONTAGEANLEITUNG Montieren Sie das Dichtkopfwerkzeug Art. Nr. 01797-07 auf dem Dichtkopf. Hinweis! Achten Sie darauf, dass die mechanische Verzahnung sicher mit dem Dichtkopf verbunden ist. Drücken Sie die Top-Out Feder zusammen und führen Sie das Klammerwerkzeug Art. Nr. 02810-01 ein. ⚠...
Seite 7
MONTAGEANLEITUNG Montieren Sie das Stellen Sie die Zug-, die Druckstufendämpfung Schaftverlängerungswerkzeug Art. Nr. 01765- und die Vorspannung entsprechend den 03. Führen Sie die Vorspannhülse (A), die Angaben auf der letzten Seite ein. Verwenden Gabelfeder (B) und den Spring-Support (C) Sie einen 3mm Inbusschlüssel für die Zug- über das Schaftverlängerungswerkzeug.
Seite 8
10.5 Vorspannung (mm) Artikelnummer (Paar) 08790-90 08790-95 08790-95 08790-10 08790-10 08790-05 08790-05 FKR 134 air volume ver 2 fluid level 2024-11-28 Artikelnummer (Einzel) 04744-90 04744-95 04744-95 04744-10 04744-10 04744-05 04744-05 Luftpolster Kraft Diagramm Air spring force diagram for one front fork leg Fluid Ölstand...
