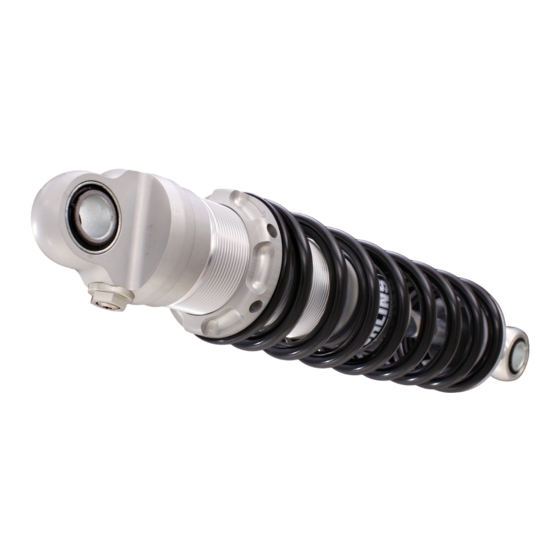

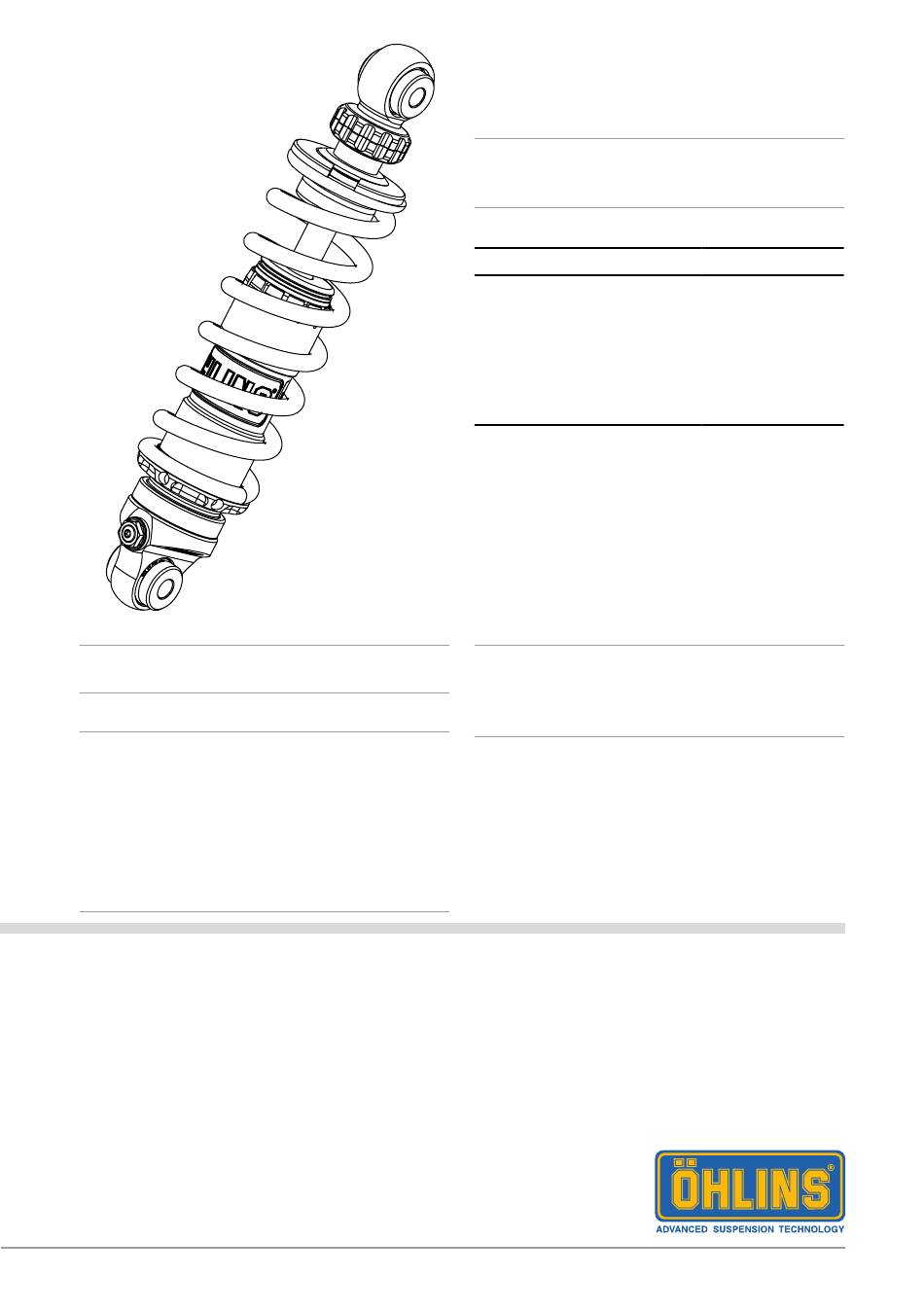

Öhlins Stoßdämpfer für Triumph Speedmaster
TR 821
Montageanleitung
inneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
Lieferumfang
Beschreibung
Stoßdämpfer
Aufkleberset "ÖHLINS"
Hakenschlüssel
Federvorspannung
Betriebsanleitung "road &
track"
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches Element,
welches die Stabilität des Fahrzeuges beeinflusst.
Art. Nr.
Stk.
TR 821
1
10207-01
1
03199-03
1
07241-02
1
