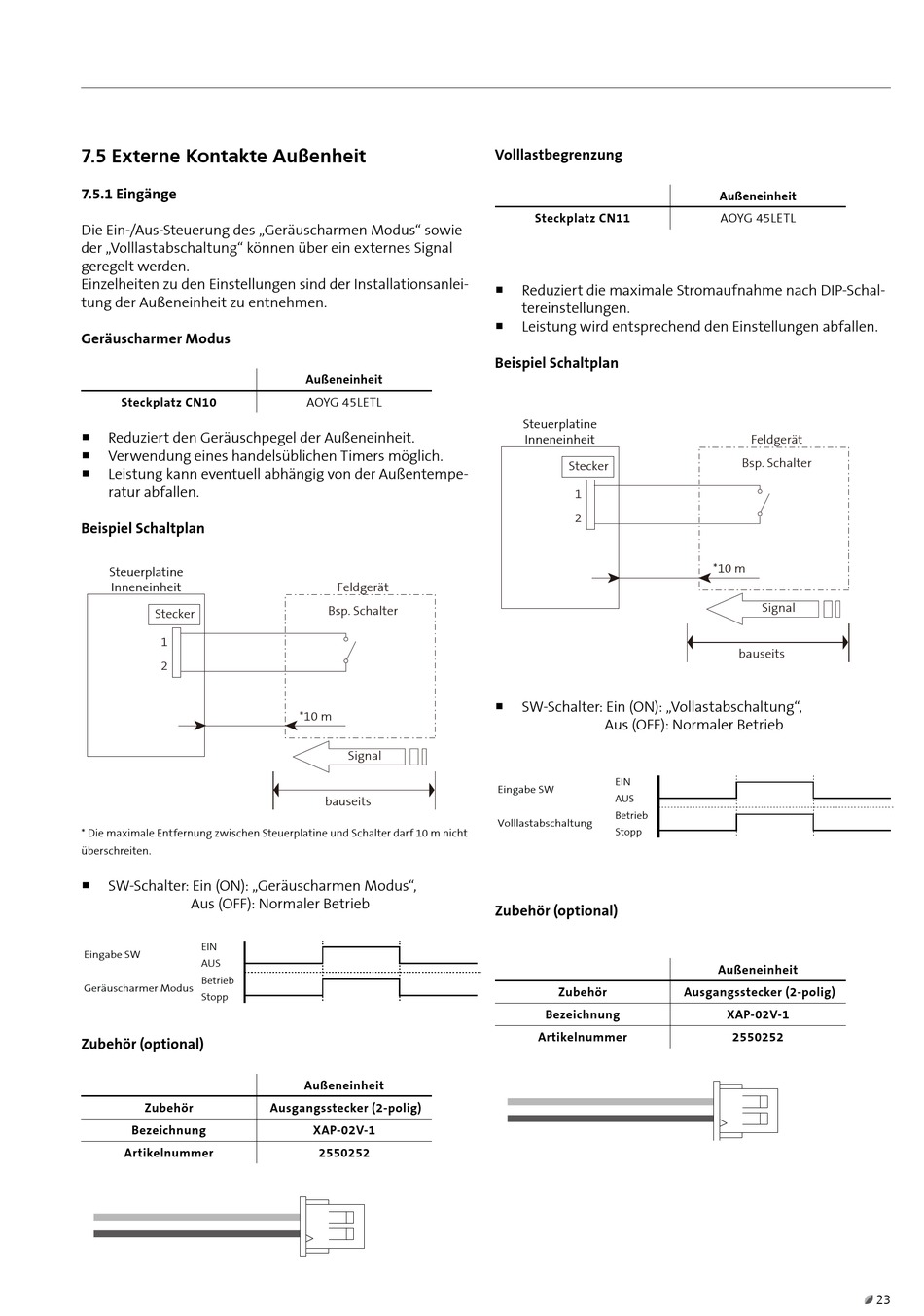

7.5 externe kontakte außenheit
7.5.1 Eingänge
Die Ein-/Aus-Steuerung des „Geräuscharmen Modus" sowie
der „Volllastabschaltung" können über ein externes Signal
geregelt werden.
Einzelheiten zu den Einstellungen sind der Installationsanlei-
tung der Außeneinheit zu entnehmen.
Geräuscharmer Modus
Steckplatz CN10
Reduziert den Geräuschpegel der Außeneinheit.
Verwendung eines handelsüblichen Timers möglich.
Leistung kann eventuell abhängig von der Außentempe-
ratur abfallen.
Beispiel Schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht
überschreiten.
SW-Schalter: Ein (ON): „Geräuscharmen Modus",
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Geräuscharmer Modus
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
Artikelnummer
Außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
Außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
Volllastbegrenzung
Steckplatz CN11
Reduziert die maximale Stromaufnahme nach DIP-Schal-
tereinstellungen.
Leistung wird entsprechend den Einstellungen abfallen.
Beispiel Schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
SW-Schalter: Ein (ON): „Vollastabschaltung",
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Volllastabschaltung
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
Artikelnummer
Außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
Außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
