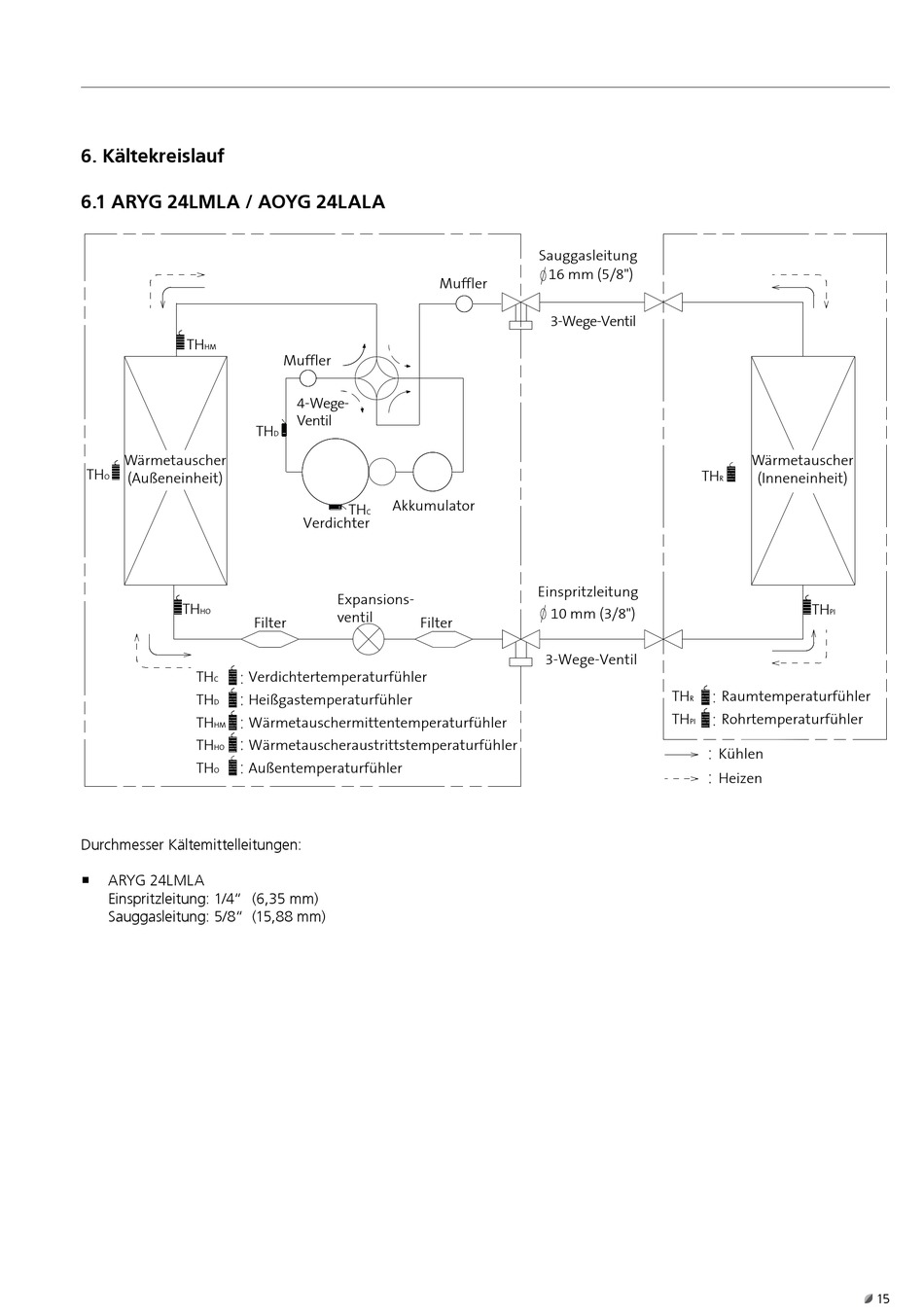

6. kältekreislauf
6.1 arYg 24lMla / aoYg 24lala
TH
HM
TH
Wärmetauscher
TH
(Außeneinheit)
O
TH
HO
Filter
TH
Verdichtertemperaturfühler
C
TH
Heißgastemperaturfühler
D
TH
Wärmetauschermittentemperaturfühler
HM
TH
Wärmetauscheraustrittstemperaturfühler
HO
TH
Außentemperaturfühler
O
Durchmesser Kältemittelleitungen:
ARYG 24LMLA
Einspritzleitung: 1/4" (6,35 mm)
Sauggasleitung: 5/8" (15,88 mm)
Muffler
Muffler
4-Wege-
Ventil
D
Akkumulator
TH
C
Verdichter
Expansions-
ventil
Filter
Sauggasleitung
16 mm (5/8")
3-Wege-Ventil
TH
Einspritzleitung
10 mm (3/8")
3-Wege-Ventil
TH
R
TH
PI
Wärmetauscher
(Inneneinheit)
R
TH
PI
Raumtemperaturfühler
Rohrtemperaturfühler
Kühlen
Heizen
15
