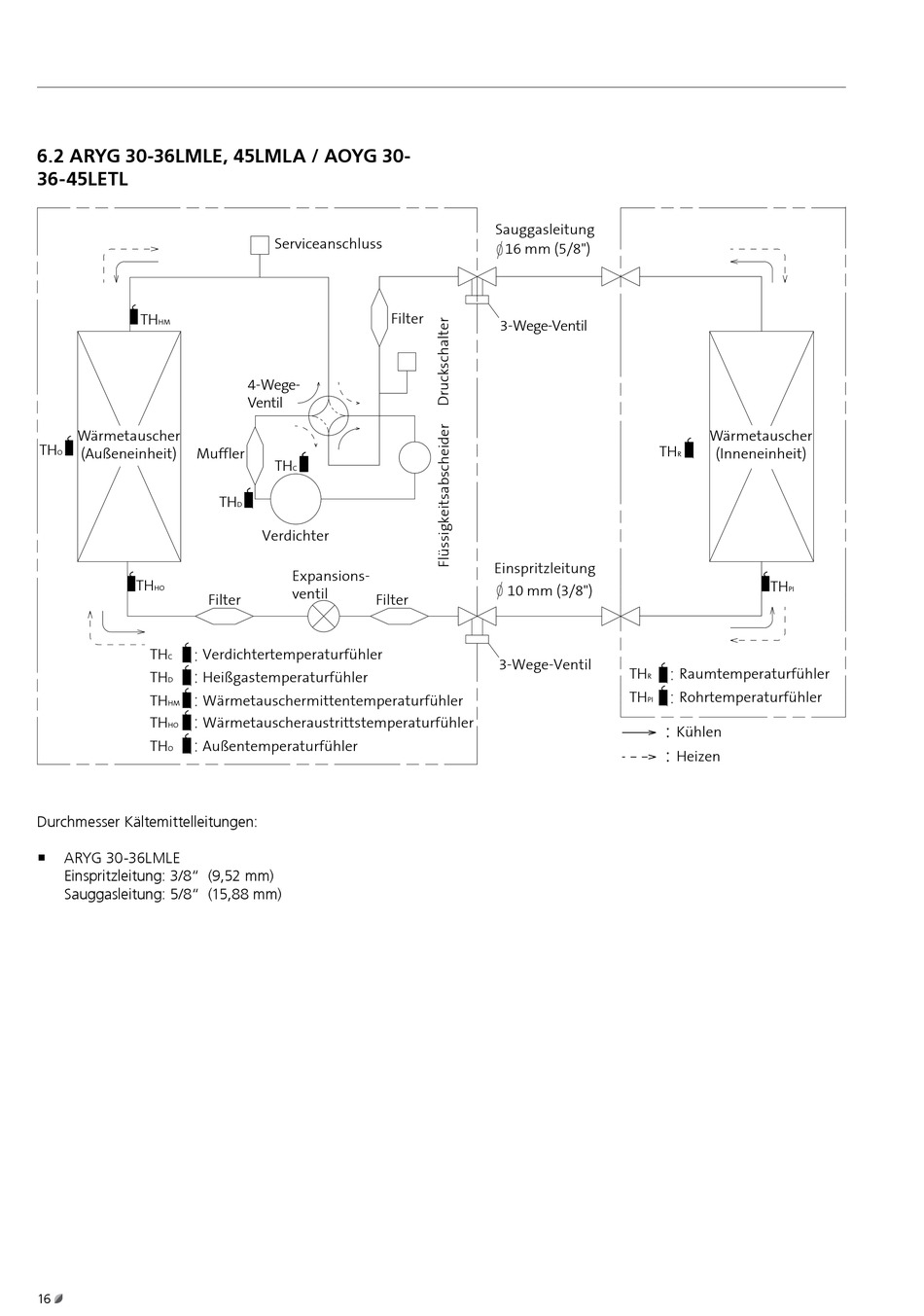

6.2 arYg 30-36lMle, 45lMla / aoYg 30-
36-45letl
TH
HM
Wärmetauscher
TH
Muffler
(Außeneinheit)
O
TH
HO
Filter
TH
Verdichtertemperaturfühler
C
TH
Heißgastemperaturfühler
D
TH
Wärmetauschermittentemperaturfühler
HM
TH
Wärmetauscheraustrittstemperaturfühler
HO
TH
Außentemperaturfühler
O
Durchmesser Kältemittelleitungen:
ARYG 30-36LMLE
Einspritzleitung: 3/8" (9,52 mm)
Sauggasleitung: 5/8" (15,88 mm)
16
Serviceanschluss
Filter
4-Wege-
Ventil
TH
C
TH
D
Verdichter
Expansions-
ventil
Filter
Sauggasleitung
16 mm (5/8")
3-Wege-Ventil
TH
Einspritzleitung
10 mm (3/8")
3-Wege-Ventil
TH
R
TH
PI
Wärmetauscher
(Inneneinheit)
R
TH
PI
Raumtemperaturfühler
Rohrtemperaturfühler
Kühlen
Heizen
