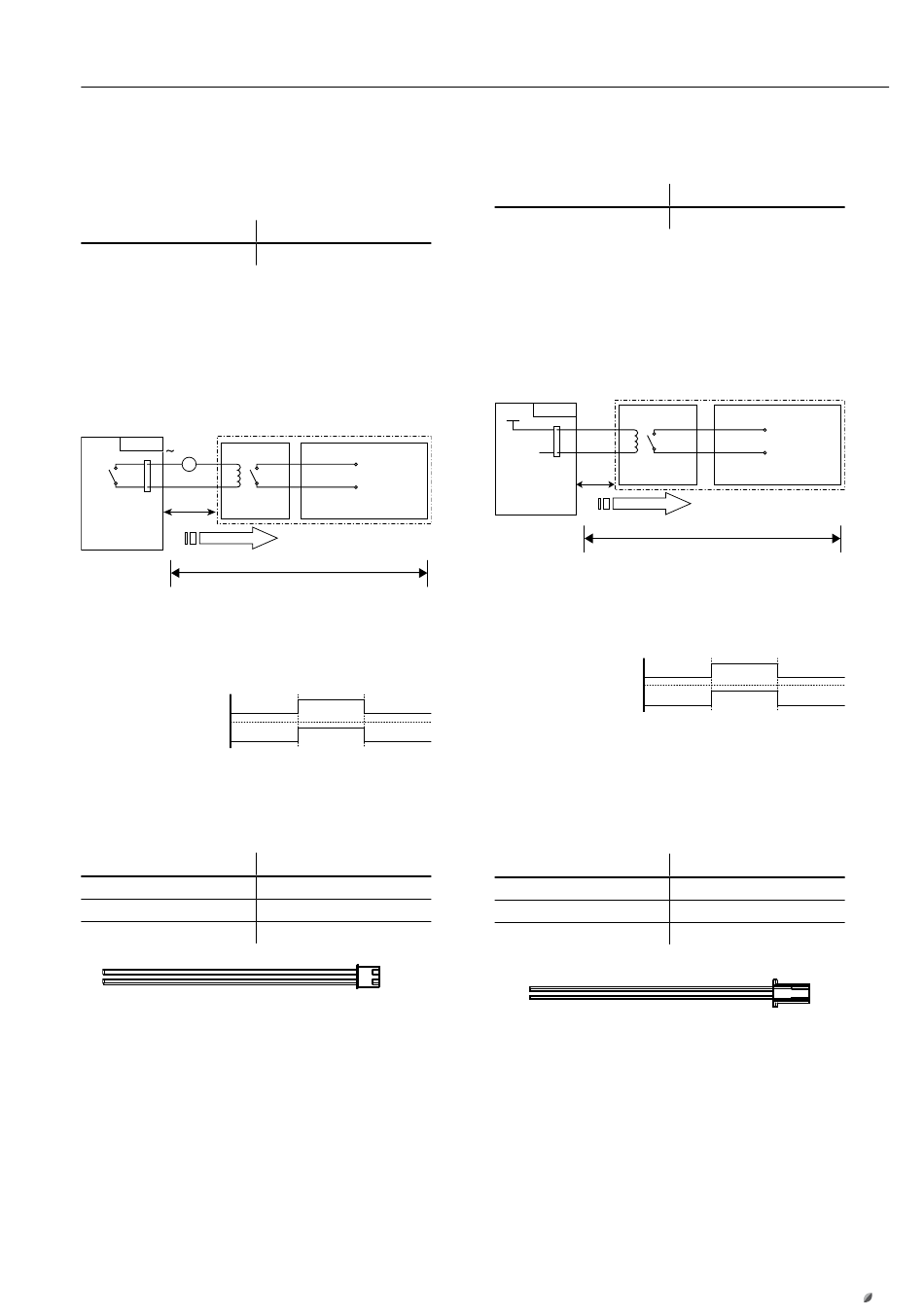

7.4.2 ausgänge
Betriebsmeldung
steckplatz cn103
Hiermit kann eine Betrieb- und Störmeldung der Inneneinheit
generiert werden.
Beispiel schaltplan:
Steuerplatine
Inneneinheit
Stecker
Bsp.: Relais
24 V DC
1
V
2
10 m *
Signal
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht
überschreiten.
Betrieb
Inneneinheit
Stopp
Ein
Ausgangssignal
Aus
zubehör Betriebsmeldung/störmeldung
zubehör
Bezeichnung
artikelnummer
1)
Für die Ausgangsmeldung wird ein Netzteil DCV 12 benötigt; Art.-Nr.: 2553635
zwischendeckenmodelle
ARYG 24-30-36-45
Feldgeräte
Bsp.: Anzeige
Relais
Spannungs-
versorgung
bauseits
1)
zwischendeckenmodelle
Ausgangsstecker (2-polig)
XHP-02V-1
2550242
Frischluft
steckplatz cn6
In Abhängigkeit des Lüftermotors der Inneneinheit kann eine
Meldung generiert werden.
Beispiel schaltplan:
Steuerplatine
Inneneinheit
Stecker
12 V
Bsp.: Relais
1
Ein/Aus
2
10 m*
Signal
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht
überschreiten.
Betrieb
Lüfter
Stopp
Ein
Ausgangssignal
Aus
zubehör Frischluft
Stecker ist bei Frischluft-kit bereits enthalten.
zubehör
Bezeichnung
artikelnummer
zwischendeckenmodelle
ARYG 24-30-36-45
Feldgeräte
Bsp.: ext. Lüfter
Relais
Spannungs-
versorgung
bauseits
zwischendeckenmodelle
Ausgangsstecker (2-polig)
PAP-02V-1
2550253
21
