10.
Externe Kontakte
externer Eingang
Betrieb / Zwangsabschaltung /
Not-Aus
freie Kühlung
-
-
-
10.1
Eingänge

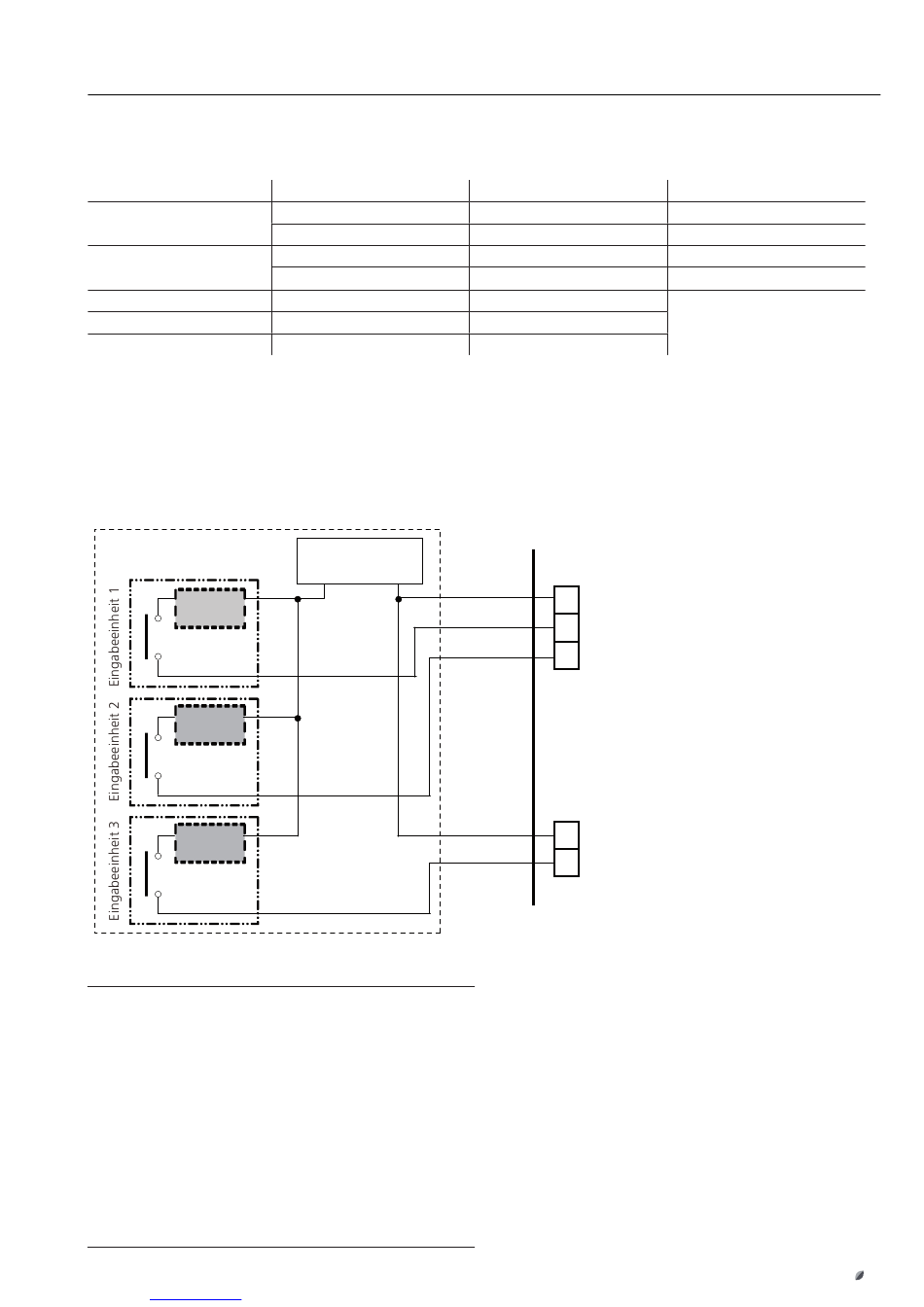

Schaltschema spannungsbehaftete Kontakte
Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird,
werden die Steckplätze CNA01 und CNA03 verwendet.
Hinweis
*9: Stellen Sie eine 12 bis 24 V Gleichspannungsversorgung
bereit. Wählen Sie ein Netzteil mit ausreichender Leistung.
Legen Sie keine Spannung an, die 24 V zwischen den Pins 1-2
und 1-3 übersteigt.
*a: Der höchstzulässige Strom ist ≤ 10 mA. (Empfohlen: 5 mA)
Installieren Sie einen Lastwiderstand, der den Strom auf max. 10
mA begrenzt.
Verwenden Sie Schwachstromkontakte (12 V, 1 mA oder
weniger).
*b: Polarität ist [+] für Pin 1 und [-] für Pins 2 und 3. Achten Sie
auf korrekten Anschluss.
Heruntergeladen von
manualslib.de
Eingangsart
spannungsbehaftet
potentialfrei
spannungsbehaftet
potentialfrei
DC Netzteil
12 - 24V
-
Last-
widerstand
*a
Last-
widerstand
*a
Last-
widerstand
*a
bauseits
Handbücher-Suchmachiene
externer Ausgang
-
-
-
*9
+
+
-
-
-
-
-
-
Betrieb
Störung
Lüfter
1
2
CNA01
3
*b
1
CNA03
2
Steckplatz
CNA01
CNA02
CNA03
CNA04
CNB01
21
