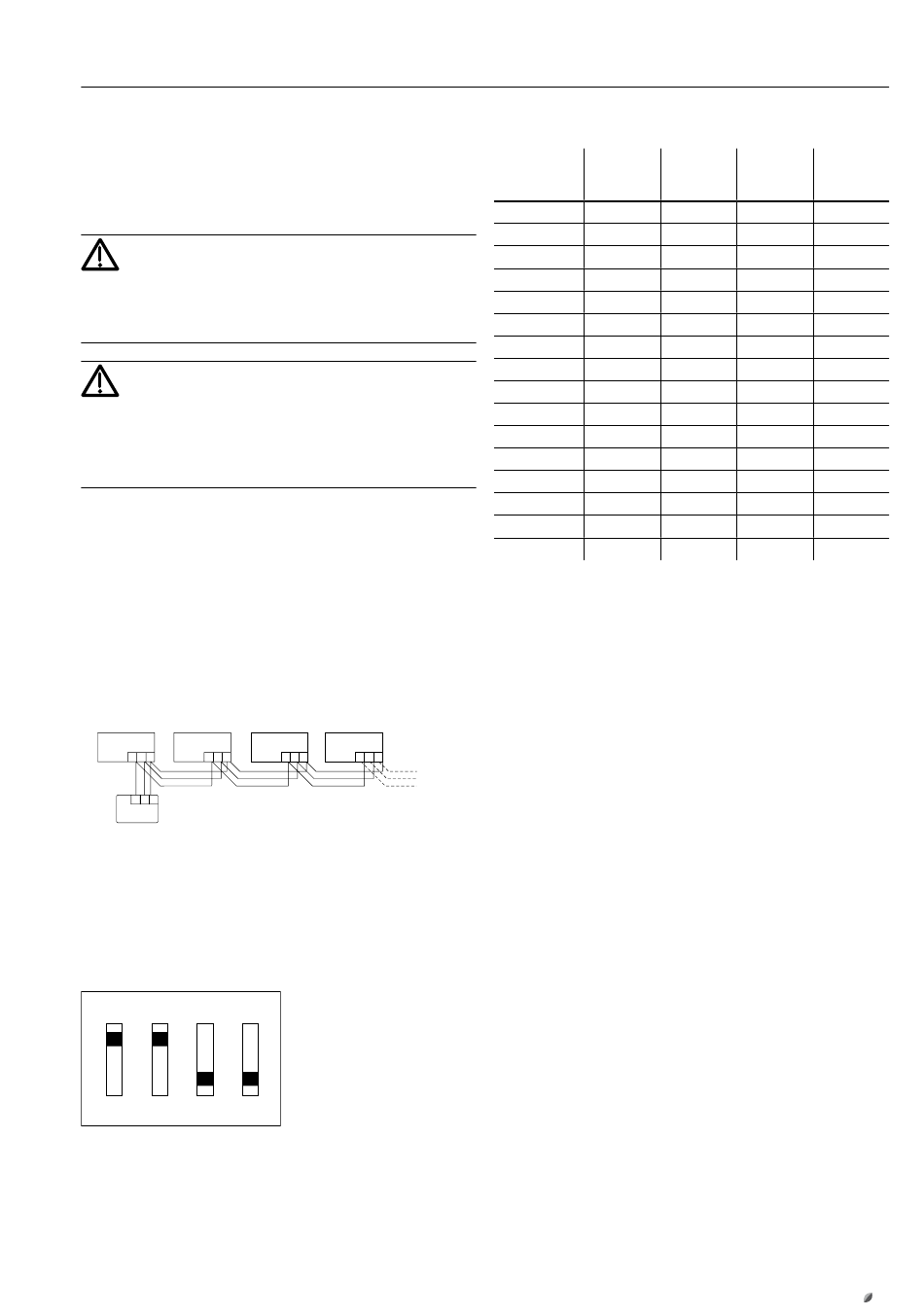

11. gruppen-steuerung adressieren

Lassen Sie Installations-, Wartungs- oder Reparaturarbeiten
nur von qualifiziertem Fachpersonal durchführen.
achtung!
Gerät ausschalten und die Stromzufuhr unterbrechen.
Sonst besteht Verletzungsgefahr durch elektrischen Schlag.
hinweis!
Berühren Sie keine anderen Teile der Platine, während Sie die
DIP-Einstellungen vornehmen. Sonst kann es zu Beschädigun-
gen an der Platine kommen.
gruppen-steuerung
Mit einer Gruppen-Steuerung können Sie 16 zusammengehö-
rende Inneneinheiten ansteuern. Diese mit einem 3-adrigen
Kabel verbundenen Inneneinheiten bezeichnet man als Gruppe,
die mit der Fernbedienung über eine der Inneneinheiten
gesteuert wird.
verdrahtungsmethode
Inneneinheit Inneneinheit Inneneinheit
Nr. 0 Nr. 1
1 2 3 1 2 3
Fernbedienung
1 2 3
Fernbedienungskabel
diP-schalter
Adressieren Sie jede Inneneinheit über die DIP-Schalter
der Inneneinheit entsprechend der folgenden Tabelle. Die
Werkseinstellung entspricht der Inneneinheit Nr. 0.
ON
1 4
Inneneinheit
Nr. 2 Nr. 3
1 2 3 1 2 3
adresse
diP-sw 1 diP-sw 2
inneneinheit
0 Aus
1 Ein
2 Aus
3 Ein
4 Aus
5 Ein
6 Aus
7 Ein
8 Aus
9 Ein
10 Aus
11 Ein
12 Aus
13 Ein
14 Aus
15 Ein
diP-sw 3 diP-sw 4
Aus Aus Aus
Aus Aus Aus
Ein Aus Aus
Ein Aus Aus
Aus Ein Aus
Aus Ein Aus
Ein Ein Aus
Ein Ein Aus
Aus Aus Ein
Aus Aus Ein
Ein Aus Ein
Ein Aus Ein
Aus Ein Ein
Aus Ein Ein
Ein Ein Ein
Ein Ein Ein
