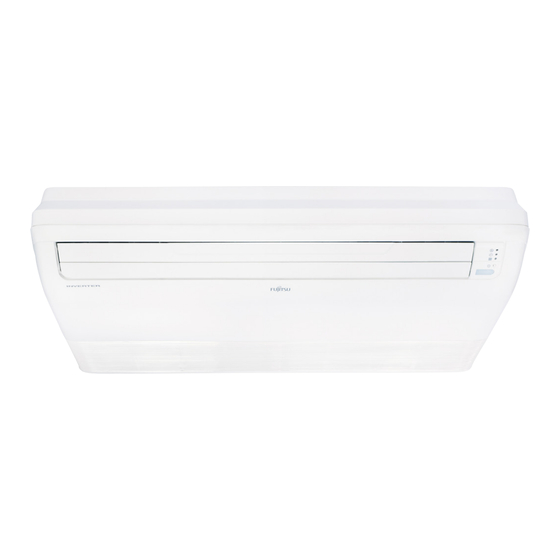

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Fujitsu know-how VRF V-II TRUHEN-/DECKENMODELLE Ihr kurzer Weg zur elektronischen Dokumentation. Bitte am Gerät anbringen! (Inneneinheit) ABYA 12GATH ABYA 14GATH ABYA 18GATH ABYA 24GATH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Allgemeine Informationen Mitgeltende Unterlagen Unterlagen aufbewahren Verwendete Symbole Gültigkeit Typenschild CE-Kennzeichnung Sicherheit Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge 10.3 Zubehör... - Seite 3 11. Luftwurfdiagramme 11.1 ABYA 12GATH, ABYA 14GATH als Truhenmodell 11.2 ABYA 12GATH, ABYA 14GATH als Deckenmodell 11.3 ABYA 18GATH als Truhenmodell 11.4 ABYA 18GATH als Deckenmodell 11.5 ABYA 24GATH als Truhenmodell 11.6 ABYA 24GATH als Deckenmodell 12. Schalldruck 13. Leistungstabellen 13.1...
-
Seite 4: Einleitung
Unterlagen gültig. Für Schäden die durch ABYA 14GATH Nichtbeachtung dieser Montage- und Betriebsanleitung entste- ABYA 18GATH hen, übernimmt die Swegon Germany GmbH keine Haftung. ABYA 24GATH 1.2 Mitgeltende Unterlagen 1.6 Typenschild Beachten Sie bei der Bedienung und Installation unbedingt alle Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, auf... -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers vorangestellt sind. -
Seite 6: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Elektrische Anschlüsse Alle elektrischen Anschlüsse, Kabelquerschnitte, Absicherungen 2.3.1 Persönliche Schutzausrüstung usw. müssen durch eine Elektrofachkraft, unter Berücksichti- Tragen Sie beim Umgang mit Kältemitteln geeignete gung der aktuelle Gesetzeslage und dem aktuellen Stand der Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. Technik entsprechend, durchgeführt werden. -
Seite 7: Umwelt
• Detaillierte Informationen zu den Eigenschaften der einge- setzten Kältemittel und Öle entnehmen Sie bitte den entspre- 3. Wartung chenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen können.. Eine Wartung soll in regelmäßigen Abständen, unsere Empfeh- lung ist mindestens alle 12 Monate, nach EN 378, Teil 2 2.4.2 Beständigkeit und Abbau... -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 9: Technische Daten
5. Technische Daten Modellbezeichnung ABYA 12GATH ABYA 14GATH ABYA 18GATH ABYA 24GATH Nennkühlleistung 3,60 4,50 5,60 7,10 Nennheizleistung 4,00 5,00 6,30 8,00 Leistungsaufnahme Luftumwälzung (n/m/h) 490 / 570 / 660 550 / 640 / 780 580 / 720 / 1000 680 / 820 / 1000 Kühlen... -
Seite 10: Abmessungen
6. Abmessungen Kondensatschlauch Modellbezeichnung ABYA 12GATH, ABYA 14GATH ABYA 18GATH, ABYA 24GATH Flüssigkeitsleitung 6,35 9,52 Rohrleitungs Sauggasleitung 12,70 15,88 durchmesser Kondensatablauf I.D. 25; A.D. 32 Kondensatablauf Ø 45 Ausbrechöffnung – – – Befestigung –... -
Seite 11: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen links rechts 300 oder mehr 300 oder mehr Decke Decke links rechts Inneneinheit 2.300 150 oder mehr 300 oder mehr 20 oder mehr oder mehr Boden Wandkonsole Gehäusekante 100 Bohrung 50 Bohrung 100 Bohrung Einheit: mm... -
Seite 12: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader Kabel-Fernbedienung... -
Seite 13: Schaltplan
9. Schaltplan Schrittmotor Schrittmotor Lamelle links/rechts Lamelle auf/ab Anzeigeplatine Schwimmer- schalter Wärmetauschertemperaturfühler (Eintritt) grau Wärmetauschertemperaturfühler (Austritt) grau externer Raum- Eingang 1 temperaturfühler externer Eingang 1 externer Eingang 2 externer Eingang 2 externer Ausgang schwarz schwarz schwarz schwarz schwarz Steuerplatine schwarz schwarz schwarz schwarz... -
Seite 14: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Zwangsabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. -
Seite 15: Schaltschema Spannungsbehaftete Kontakte (Parallelschaltung)
Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits... - Seite 16 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 17: Externer Eingang
10.1.1 Externer Eingang Zwangsabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 18 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 19 Programmierung „Zwangsabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Zwangsabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung CNA01 Aus >...
- Seite 20 ƒ Gruppensteuerung Achtung! Bei Zwangsabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 21 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 22: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie auf Die Kabel müssen separat von der Einspeisung verlegt werden. korrekten Anschluss. -
Seite 23: Zubehör
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) Hinweis Das Ausgangssignal wird bei Abtauung und Ölrückführung abgeschalten. 10.3 Zubehör Gebrauch Bezeichnung Anzahl Artikel-Nr. -
Seite 24: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Einheit: m/s Lüftergeschwindigkeit: Hoch Betriebsmodus: 11.1 ABYA 12GATH, ABYA 14GATH als Truhenmodell Einheit: m/s Spannung: 230 V Einheit: m/s Draufsicht Vertikale Lamellen : Abwärts Einheit: m/s 0.25 Horizontale Lamellen : Zentriert Einheit: m/s 0.25 0.25 0.25 0.25 Einheit: m/s Einheit: m/s 0.25... -
Seite 25: Abya 12Gath, Abya 14Gath Als Deckenmodell
Einheit: m/s Einheit: m/s 11.2 ABYA 12GATH, ABYA 14GATH als Deckenmodell Bedingungen 0,25 Lüftergeschwindigkeit: Hoch Einheit: m/s Betriebsmodus: Spannung: 230 V 0,25 Einheit: m/s Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 Einheit: m/s 0,25... -
Seite 26: Abya 18Gath Als Truhenmodell
Einheit: m/s Einheit: m/s 0,25 11.3 ABYA 18GATH als Truhenmodell Einheit: m/s Bedingungen 0,25 Lüftergeschwindigkeit: Hoch Betriebsmodus: Spannung: 230 V Einheit: m/s Draufsicht Vertikale Lamellen : Abwärts 0,25 Horizontale Lamellen : Zentriert Einheit: m/s Einheit: m/s 0,25 0,25 Einheit: m/s 0,25 0,25 HORIZONTAL: Rechts... -
Seite 27: Abya 18Gath Als Deckenmodell
Einheit: m/s 11.4 ABYA 18GATH als Deckenmodell Bedingungen Einheit: m/s Lüftergeschwindigkeit: Hoch Betriebsmodus: Spannung: 230 V Einheit: m/s 0,25 Draufsicht Einheit: m/s 0,25 Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 0,25 Einheit: m/s 0,25 Einheit: m/s 0,25 Einheit: m/s HORIZONTAL: Rechts... -
Seite 28: Abya 24Gath Als Truhenmodell
Einheit: m/s Einheit: m/s 0,25 11.5 ABYA 24GATH als Truhenmodell Bedingungen Lüftergeschwindigkeit: Hoch Einheit: m/s Betriebsmodus: Spannung: 230 V 0,25 Draufsicht Einheit: m/s Vertikale Lamellen : Abwärts Horizontale Lamellen : Zentriert 0,25 Einheit: m/s Einheit: m/s 0,25 0,25 0,25 Einheit: m/s 0,25 HORIZONTAL: Rechts Einheit: m/s... -
Seite 29: Abya 24Gath Als Deckenmodell
Einheit: m/s 11.6 ABYA 24GATH als Deckenmodell Bedingungen Einheit: m/s Lüftergeschwindigkeit: Hoch Betriebsmodus: Spannung: 230 V Einheit: m/s 0.25 Draufsicht Einheit: m/s Vertikale Lamellen : Aufwärts 0.25 Horizontale Lamellen : Zentriert Einheit: m/s 0.25 0.25 0.25 Einheit: m/s Einheit: m/s 0.25 0.25 Einheit: m/s... -
Seite 30: Schalldruck
Schalldruck ABYA 12GATH ABYA 14GATH NC-65 NC-65 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 NC-40 NC-40 High NC-35 NC-35 High NC-30 NC-30 NC-25 NC-25 NC-20 NC-20 NC-15 NC-15 1.000 2.000 4.000 8.000 1.000 2.000 4.000 8.000 ABYA 18GATH ABYA 24GATH... - Seite 31 Messpunkt für den Schalldruck...
-
Seite 32: Leistungstabellen
Leistungstabellen 13.1 Kühlen ABYA 12GATH Außen- Raumtemperatur temperatur 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) -
Seite 33: Heizen
13.2 Heizen ABYA 12GATH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -19.3 -20.0 -15.0 -16.0 -13.0 -12.0 -9.0 -10.0 -7.0 -8.0 -6.0 -5.0 -3.0 -4.0 -1.0 -2.0 -1.0 10.6 12.0 15.0 13.5 ABYA 14GATH Innentemperatur Außentemperatur 16°CDB... -
Seite 34: Kondensatverlegung
Kondensatverlegung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. ƒ Stellen Sie ein Gefälle her (mindestens 1/100). ƒ Verwenden Sie Halter, wenn lange Leitungen installiert werden. ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die Leitungen nicht einfrieren oder schwitzen. -
Seite 35: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 15.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... -
Seite 36: Adressierung Der Inneneinheiten Über Drehschalter (Option)
SW 1 Einstellung Fernbedienung SW 1 Fernbedienungsart 2WIRE* 2-adrige Fernbedienung 3WIRE 3-adrige Fernbedienung *Werkseinstellung Sollte die Inneneinheit mit einer Fernbedienung mit drei Adern genutzt werden, muss auf der Inneneinheit der SW 1 auf 3-Ader (3WIRE) umgeschalten werden. 15.2 Adressierung der Inneneinheiten über Drehschalter (Option) Manuelle Adressierung über Drehschalter (nicht bei Hinweis... -
Seite 37: Adresse An Fernbedienung
15.3 Adresse an Fernbedienung Automatische Adressierung (nur bei Verwendung von Infrarot- und 2-adriger Fernbedienung möglich) Für die selbsttätige Adressierung belassen Sie den RC AD-Schalter in seiner „0“-Position, Werkseinstellung. Manuelle Adressierung (nur bei Verwendung von 3-adriger Fernbedienung notwendig) Gehen Sie wie folgt vor: 1. -
Seite 38: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. -
Seite 39: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Ka- Touch-Fernbedienung UTY-RNRYZ2 bel-Fernbedienung. Beleuchtetes Touch-Display zur 2599483 intuitiven Bedienung. Anzeige der aktuellen Raumtempe- ratur und des Innengerätenamens sowie Timerfunktionen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... -
Seite 40: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 41 Notizen...
- Seite 42 Notizen...
- Seite 43 Notizen...
- Seite 44 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2018 Swegon Germany GmbH...
