KälteKReIslaUF

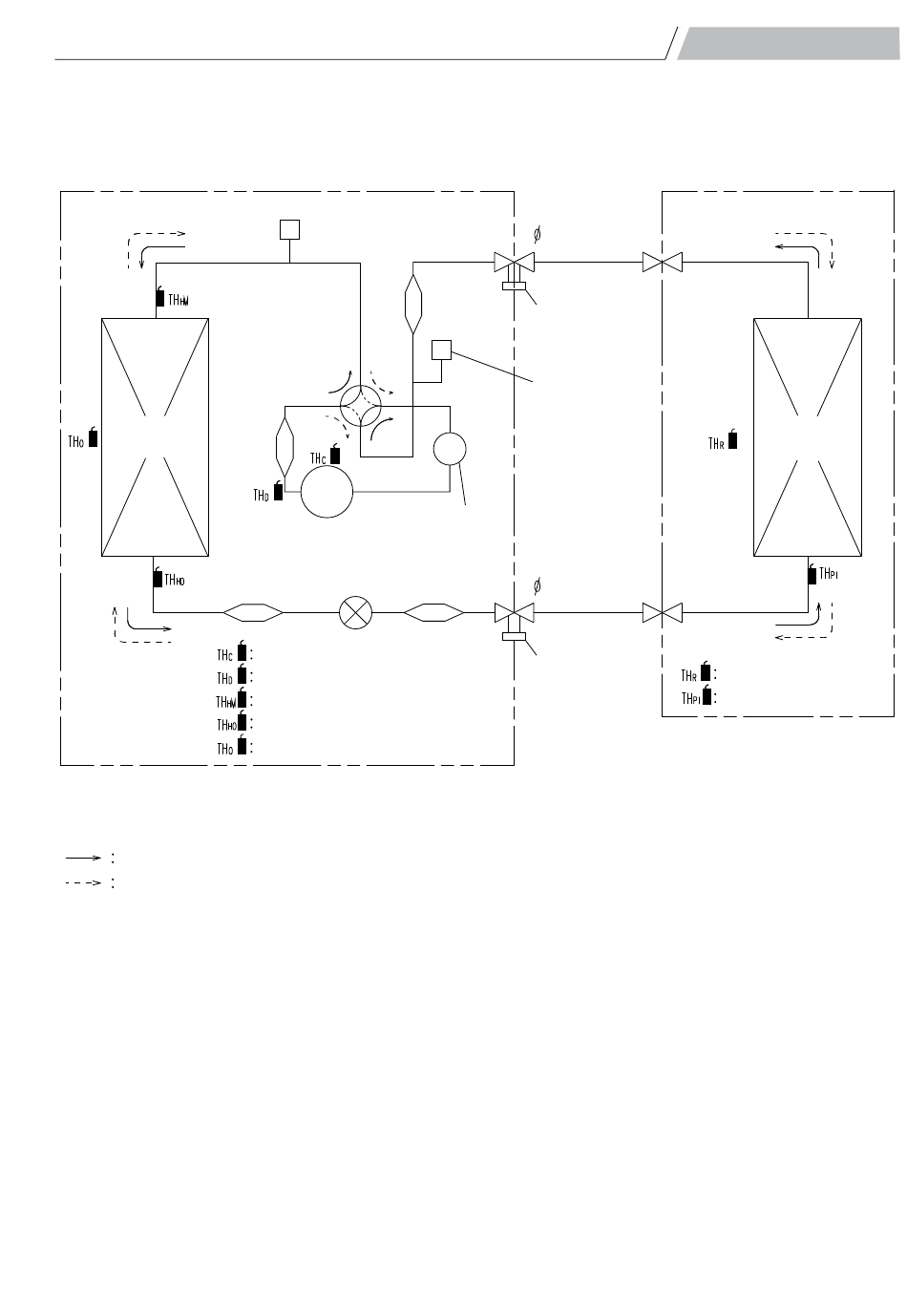

4. Kältekreislauf
Außeneinheit
Verflüssiger
Kühlen
Heizen
Serviceanschluss
4-Wege-
Ventil
l er
Muff
Verdichter
Expansions-
ventil
Filter
Thermistor (Compressor) 1
Thermistor (Discharge) 2
Thermistor (Heat Exchanger Med) 3
Thermistor (Heat Exchanger Out) 4
Thermistor (Outdoor) 5
Sauggasleitung
16 mm (5/8")
Filter
3-Wege-Ventil
Druckschalter
Flüssigkeitsab-
scheider
Einspritzleitung
10 mm (3/8")
Filter
3-Wege-Ventil
1 temperaturfühler Verdichter
2 temperaturfühler Heißgas
3 temperaturfühler Verflüssiger mitte
4 temperaturfühler Verflüssiger austritt
5 temperaturfühler außenluft
6 temperaturfühler Raum
7 temperaturfühler Verdampfer
Kältekreislauf

Inneneinheit

Verdampfer
Thermistor (Room) 6
Thermistor (Pipe) 7
7
