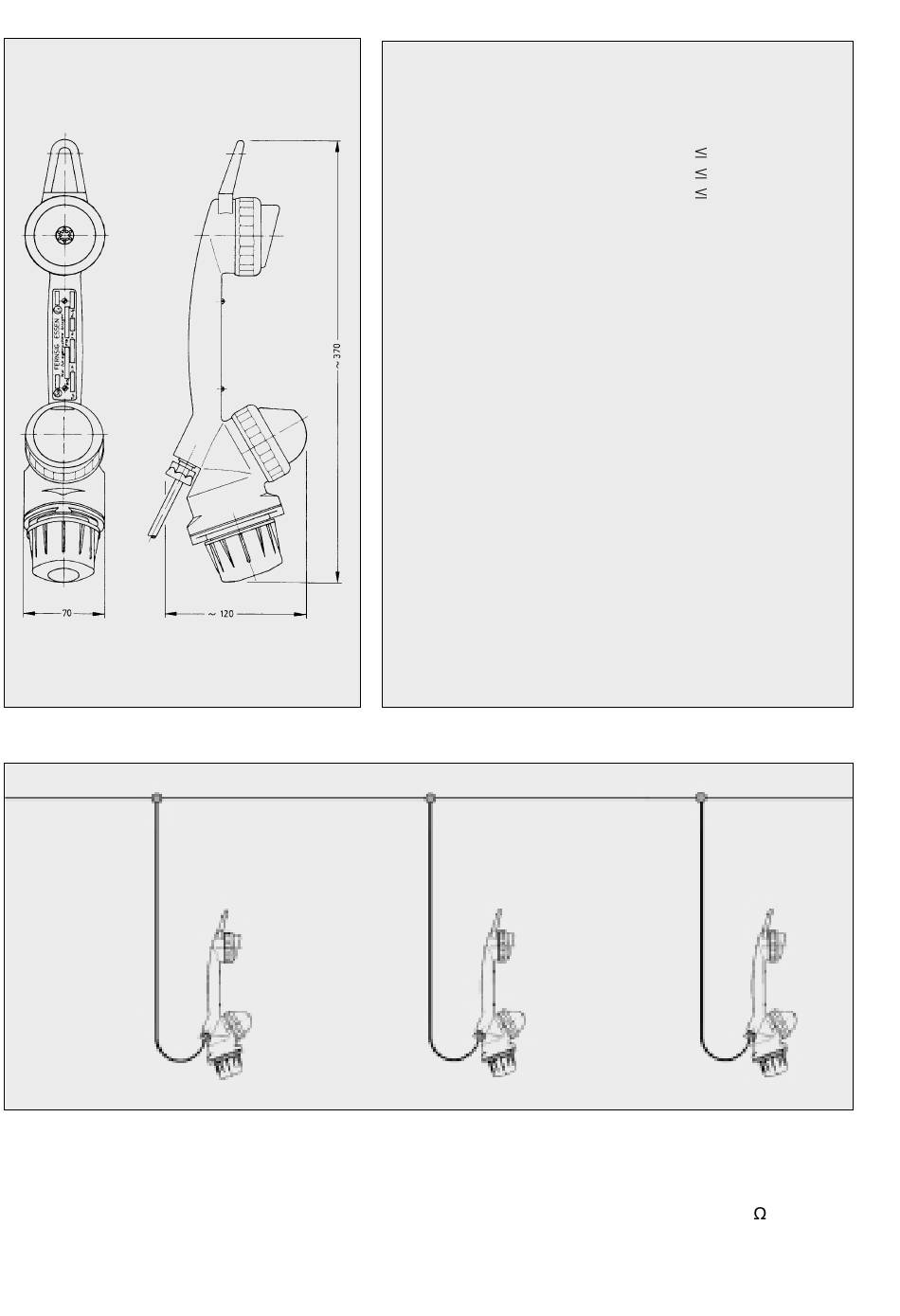

Maßbild
Abmessungen [mm]
Montage und Installation
Handfernsprecher
mit Heulrufgene-
rator, batterielos
5069/...
Der Handfernsprecher Typ F5069
ist in jeder Lage funktionsfähig. Es
ist bei der Verlegung der 2 adrigen
Verbindungsleitung darauf zu achten,
dass diese Leitung an den An-
schlussstellen für die Handfern-
sprecher leicht zugänglich ist. Eine
parallele Verlegung der Fernsprech-
2
Technische Daten
Maximale Ausgangsspannung Uo
Maximaler Ausgangsstrom
Maximale Ausgangsleistung
Ruffrequenz
Sprechfrequenz
Sprechspannung
Sprechstromstärke
Betriebsart
Betriebsgebrauchslage
Betriebsbedingungen
Gehäuse
Farbe
Gehäuseschutzart
Schutzklasse
Anschluss
Temperaturbereich
Betrieb -
Lagerung -
Transport -
Zündschutzart
Zulassung
Abmessungen
Gewicht
Handfernsprecher
mit Heulrufgene-
rator, batterielos
5069/...
leitung in enger Näherung zu Ener-
gieleitung über weite Strecken ist
zur Vermeidung von Einstreuungen
von Störgeräuschen zu vermeiden.
In einer solchen Telefonanlage dür-
fen max. 10 Handfernsprecher Typ
F5069 parallelgeschaltet werden.
Die Länge der Verbindungsleitung
+/- 10 V
Io
+/- 155 mA
Po
390 mW
f
~1540 Hz
f
3000 Hz
U
2 Vss
I
10 mA
100% ED
beliebig
vorzugsweise innerhalb
schlagwettergefährdeter
Grubenbereiche
Kunststoff (Polyamid)
schwarz
IP54 gem. IEC529
II
2 adr. blaue Anschlusslei-
tung gem. Tabelle S.1 mit
Anschlussteilen ausgerüstet
-20 bis +40°C
-25 bis +70°C
-25 bis +40°C
I M1 EEx ia I
II 1G EEx ia IIC T6
DMT 02 ATEX E 009
ca. 70 x 120 x 370 mm
(H x B x T)
ca. 1 kg
Handfernsprecher
mit Heulrufgene-
rator, batterielos
5069/...
darf bis zu 10 km betragen, wenn
die Leitungskapazität kleiner als
180 nF/km und der Leitungswider-
stand größer als 11,9 /km sind.
Wartung
Der Handfernsprecher enthält keine
zu wartenden Teile!
