installation
installation
installation
installation

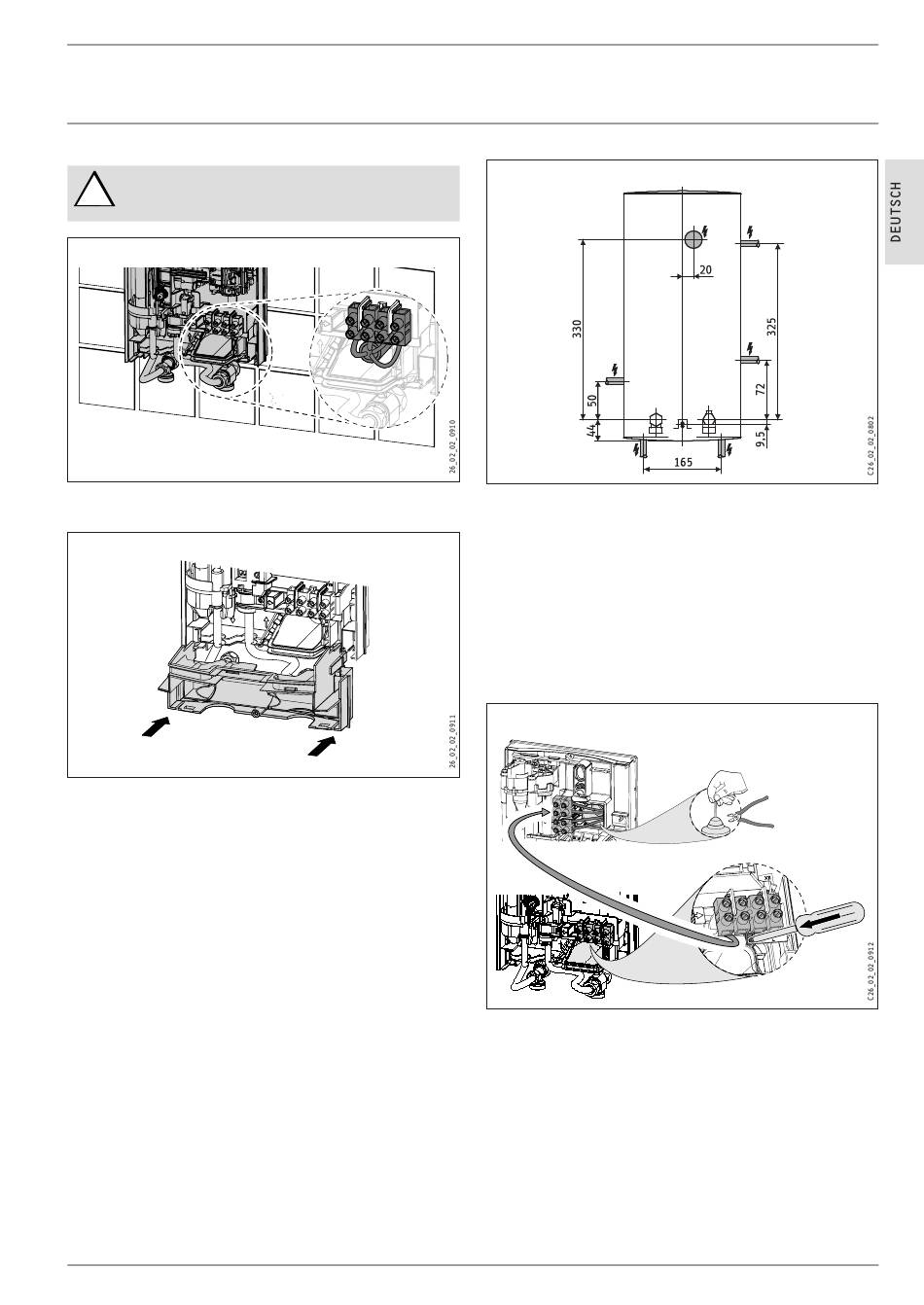

Schutzleiteranschluss.
!
Achten Sie darauf, dass das Gerät an den Schutzlei-
ter angeschlossen ist!
Elektroanschluss
9.3.11
Rückwandunterteil montieren
Rückwandunterteil montieren und einrasten
9.3.12
Montagevorgang abschließen
»
Richten Sie das montierte Gerät aus, indem Sie den Befesti-
gungsknebel lösen, den Elektroanschluss und die Rückwand
ausrichten und den Befestigungsknebel wieder festdrehen.
Liegt die Geräterückwand nicht wandbündig an, können Sie
das Gerät im unteren Bereich mit einer zusätzlichen Schraube
befestigen.
9.4
montage-Varianten
9.4.1
Elektroanschluss unterputz oben
Aus folgendem Bild können Sie die Maße für den Elektroanschluss
oben entnehmen.
www.stiebel-eltron.com
Maße für Elektroanschluss oben und aufputz (AP)
Um den Elektroanschluss herstellen zu können, müssen Sie fol-
gende Schritte vornehmen:
»
Schneiden Sie die Kabeltülle entsprechend dem Querschnitt des
Elektroanschlusskabels auf.
»
Drücken Sie den Rasthaken zur Befestigung der Netzanschluss-
klemme herunter und ziehen Sie diese heraus.
»
Versetzen Sie die Netzanschlussklemme im Gerät von unten nach
oben. Verlegen Sie die Schaltlitzen unter den Litzenhalter und
rasten Sie anschließend die Netzanschlussklemme ein.
Elektroanschluss oben
9.4.2
elektroanschluss aufputz
Sie können das Gerät auch anschließen, wenn der Elektroanschluss
aufputz verlegt wurde. Das gilt für den Anschluss oben und unten.
Dafür müssen Sie folgende Schritte vornehmen:
»
Schneiden, beziehungsweise brechen Sie die Durchführungen
in der Rückwand und in der Gerätekappe heraus. Die mögli-
chen Ausbruchstellen erkennen Sie in Bild „Maße für Elektro-
anschluss".
dhh ... s control |
9
