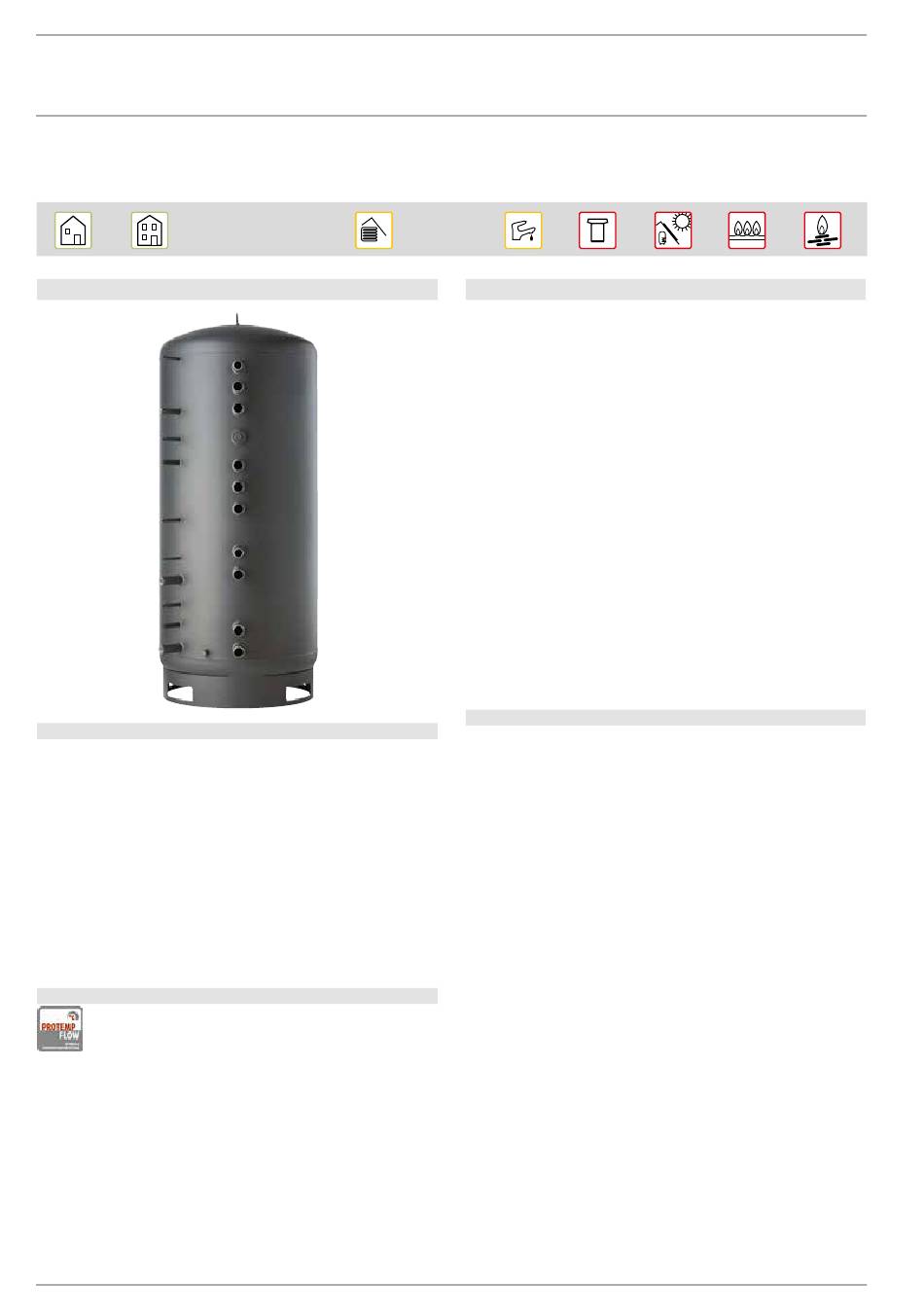

Durchlaufspeicher
SBS 601 - 1501 W / W SOL
SBS 601 - 1501 W / W SOL
Kurz und bündig
— Nur ein Behälter zur Trinkwassererwärmung und als Hei-
zungs-Pufferspeicher
— Einströmvorrichtung für die zonierte Beladung und Entladung
— Hydraulische Trennung in Solarbereich, Heizungs- und Warm-
wasserzone
— Hygienische Warmwasserbereitung im Durchflussbetrieb
— SOL-Typen mit integriertem Solar-Wärmeübertrager
— 3 Thermometer im Lieferumfang
— Wärmepumpen-Betrieb, kombinierbar mit weiterem Wärmeer-
zeuger und Einschraubheizkörper (BGC)
Auszeichnungen
192
| Planungshandbuch Systemspeicher
ANWENDUNG: Durchlaufspeicher als Kombination für die Trink-
warmwasserbereitung und als Pufferspeicher für die hydraulische
Entkopplung der Volumenströme von Wärmepumpe und Heizkreis
und zur Speicherung von Heizenergie. Einsatz im Ein- und Zwei-
familienhaus sowie Mehrfamilienhäusern bei hydraulisch zusam-
mengeschalteten Speichern. Wahlweise Einbindung solarthermi-
scher Unterstützung bei den ... SOL-Typen möglich.
AUSSTATTUNG: Stahlbehälter mit einem integrierten Edel-
stahl-Wellrohr-Wärmeübertrager für die Trinkwarmwasserberei-
tung im Durchflussbetrieb. Nach vorn ausgerichtete Anschlussstut-
zen ermöglichen verschiedene anlagenspezifische Hydraulikschal-
tungen. Die im Behälter verbauten Protemp-Flow - Einströmungen
unterstützen die Temperaturschichtung im Speicher. Über den
Revisionsstutzen kann wahlweise ein Elektro-Einschraubheizkör-
per eingebaut werden. Wahlweise Einbindung solarthermischer
Unterstützung bei den ... SOL-Typen möglich.
EFFIZIENZ: Geringe Warmhalteverluste in Verbindung mit der
hochwertigen EPTS-Hartschaum-Wärmedämmung als Zubehör.
Abgestimmte Ein- und Ausströmtechnik für eine gute Tempera-
turschichtung und Verringerung von Strömungsturbulenzen von
bis zu 60%.
Arbeitsweise
Die Durchlaufspeicher sind großvolumige Heizungs-Pufferspeicher
und Trinkwassererwärmer in einem. Großzügig dimensionierte
Anschlussnennweiten und Übertragungsflächen des integrierten
Wellrohr-Wärmeübertragers für die Trinkwarmwasserbereitung
optimieren eine Kombination mit Heizungs-Wärmepumpen. Dabei
werden unterschiedliche Temperaturzonen im Speicherbehälter
beladen. Der untere bis mittlere Bereich ist für die Raumheizung
vorgesehen und wird bei Wärmeanforderung an die Wärmepumpe
mit dem geringeren Temperaturniveau beladen. Der obere Bereich
des Speichers ist der Bereitschaftsteil für die Trinkwarmwasser-
bereitung und wird bei Unterschreiten der Soll-Temperatur mit
dem höheren Temperaturprofil beladen. So ist sichergestellt dass
für die Trinkwassererwärmung, das kalte Wasser durchströmt
den Edelstahl-Wellrohr-Wärmeübertrager von unten nach oben,
immer eine ausreichend hohe Temperaturdifferenz zwischen Heiz-
medium im Puffer und dem durchfließenden Trinkwasser gegeben
ist. Die Ausführung „SOL" ist zusätzlich mit einem Solar- Wär-
meübertrager für die Anbindung einer Solaranlage ausgestattet.
www.stiebel-eltron.com
