installation
erstinBetrieBnahme

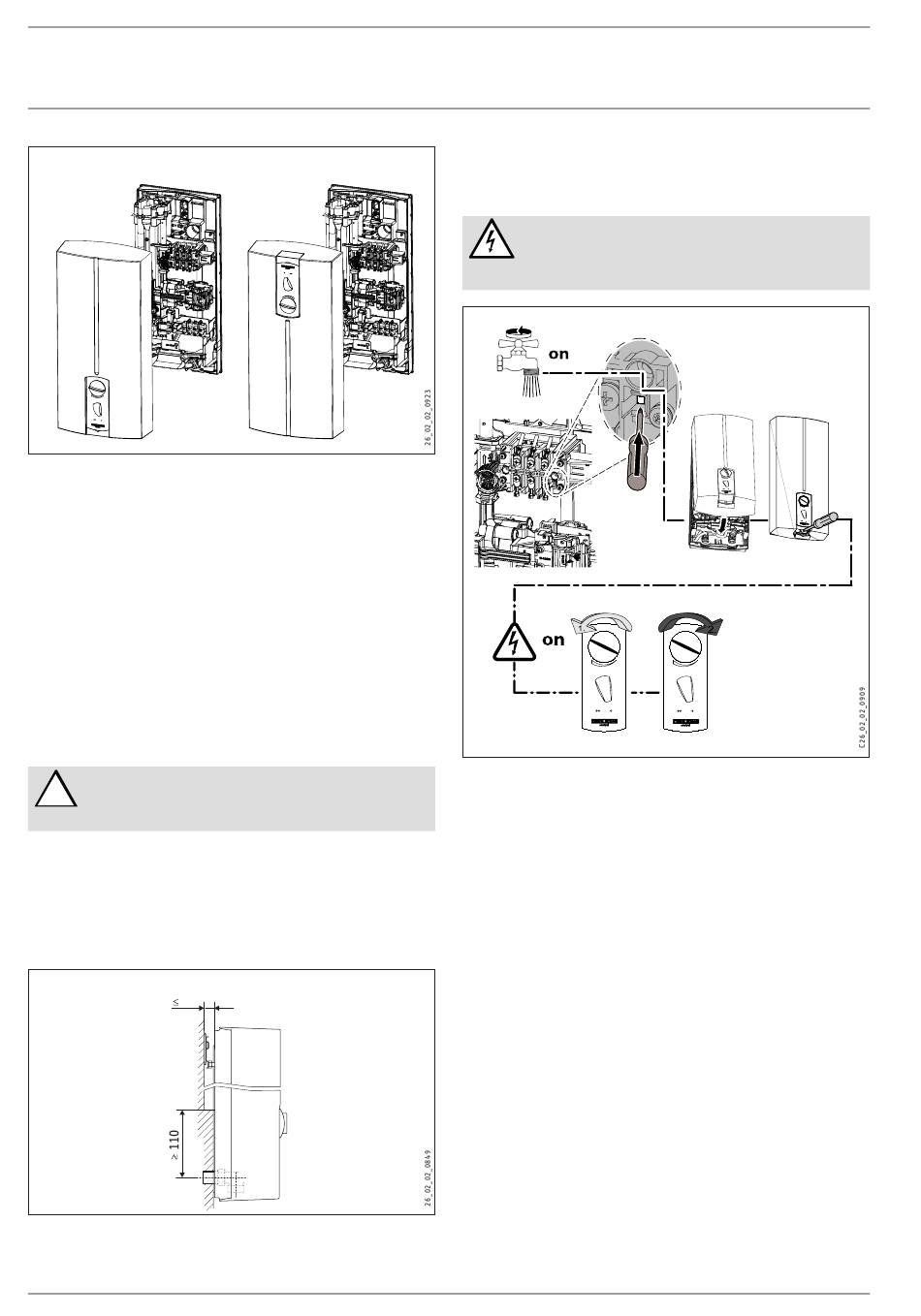

gedrehte Gerätekappe
Beschriftung des Bedienfeldes mit Hilfe der dieser Anleitung bei-
gefügten Klebeblende überkleben. Vollziehen Sie dazu folgende
Schritte:
»
Ziehen Sie die Schutzfolie von der Bedienblende ab.
»
Drehen Sie die Kappe um 180° (die Beschriftung
STIEBEL ELTRON steht dann auf dem Kopf)
»
Entfernen Sie die Schutzfolie von der Klebefläche der Klebe-
bende die dieser Anleitung beigefügt ist.
»
Richten die Klebeblende auf dem Bedienfeld aus.
»
Drücken Sie die Klebeblende auf das Bedienfeld
»
Ziehen Sie die den Ausrichtungsrand der Klebeblende ab.
Drücken sie die Klebeblende vollständig auf das Bedienfeld.
Sie müssen die Schutzart von IP25 in IP24 auf dem
!
Typenschild ändern. Verwenden Sie dafür einen
dokumentenechten Stift.
9.4.11
Installation bei Fliesenversatz
Sie können das Gerät bei einem Fliesenversatz montieren. Den
maximalen Fliesenversatz und Mindestauflage des Gerätes ent-
nehmen Sie dem Bild. Justieren Sie den Wandabstand und ver-
riegeln Sie die Rückwand mit dem Befestigungsknebel durch eine
Rechtsdrehung um 90°.
Montagemaße bei Fliesenversatz
20
12
|dhh ... s control
10
Erstinbetriebnahme
10.1
Spülen und aktivieren
Lebensgefahr durch Stromschlag!
Die Erstinbetriebnahme darf nur durch einen Fach-
handwerker unter der Beachtung der Sicherheits-
vorschriften erfolgen!
Erstinbetriebnahme
»
Öffnen und schließen Sie mehrfach alle angeschlossenen Zapf-
ventile. Dies machen Sie so lange, bis das Leitungsnetz und das
Gerät luftfrei sind.
»
Aktivieren Sie den Sicherheits-Druckbegrenzer. Drücken Sie
dazu die Rücksetztaste ein. Das Gerät wird mit deaktiviertem
Sicherheits-Druckbegrenzer ausgeliefert.
10.2
Kappe montieren
Zur Montage der Kappe führen Sie folgend beschriebenen Schritte
durch:
»
Montieren Sie die Kappe und befestigen Sie diese mit der
Schraube.
»
Schließen Sie die Abdeckplatte.
»
Drehen Sie den Duschkomfortschalter an den linken und dann
an den rechten Anschlag. Der Stellhebel und die Zahnstange
rasten dann ein.
10.3
netzspannung einschalten, prüfen der Funktion
»
Schalten Sie die Netzspannung ein.
»
Prüfen Sie die Arbeitsweise des Gerätes.
»
Ziehen Sie die Schutzfolie von der Bedienblende ab.
