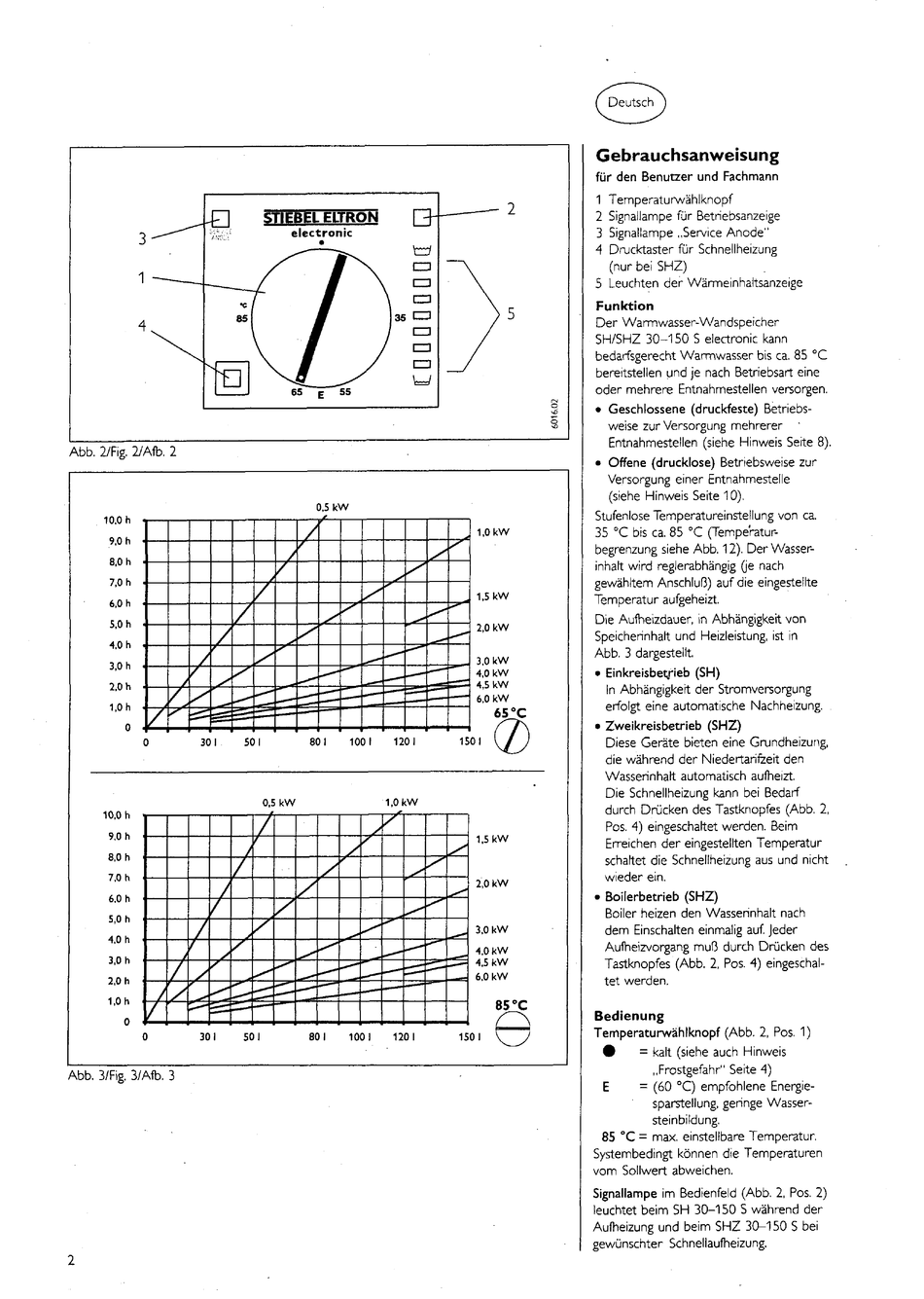

STIEBEL ELTRON SH 30 S Gebrauchs- Und Montageanweisung Seite 2

Ip
s-
D
3
iV?_:
electronie
.
Abb. UFig. 2lAfb. 2
-2
>
5
10.0 h
9.0 h
8.0 h
7.0 h
6.0 h
5.0 h
4.0 h
3.0 h
2.0 h
1.0 h
0
0.5 kW
1.0 kW
1.S kW
2,0 kW
3.0 kW
4.0 kW
45 kW
6.0 kW
65 "C
0 30 I 50 I 80 I 100 i 1201 1501 v/
10.0 h
9,0 h
8.0 h
7.0 h
6.0 h
S,O h
4.0 h
3.0 h
2.0 h
1.0 h
0
0.5 kW 1.0 kW
1.5 kW
2,0 kW
3.0 kW
4.0 kW
4.5 kW
6.0 kW
85 "C
Y ! ! ! ! ! ! ! ! ! ! ! ! 1
0
30 I 50 I 80 I 100 I 120 I 1501
bb. 3IFig. 3/Afb. 3
Gebrauchsanweisung
für den Benutzer und Fachmann
1 Temperatutwählknopf
2 Signallampe für Betriebsanzeige
3 Signallampe Service Anode"
4 Drucktaster für Schnellheizung
(nur bei SHZ)
5 Leuchten der Wärmeinhaltsanzeige
Funktion
Der Warmwasser-Wandspeicher
SH/SHZ 30-150 S electronie kann
bedarfsgerecht Warmwasser bis ca. 85 "C
bereitstellen und je nach Betriebsart eine
oder mehrere Entnahmestellen versorgen.
l
Geschlossene (druckfeste) Betriebs-
weise zur Versorgung mehrerer
Entnahmestellen (siehe Hinweis Seite 8).
l
Offene (drucklose) Betriebsweise zur
Versorgung einer Entnahmestelle
(siehe Hinweis Seite IO).
Stufenlose Temperatureinstellung von ca.
35 "C bis ca. 85 "C (Tempe'ratur-
begrenzung siehe Abb. 12). Der Wasser-
inhalt wird reglerabhängig (je nach
gewähltem Anschluß) auf die eingestellte
Temperatur aufgeheizt.
Die Aufheizdauer, in Abhängigkeit von
Speicherinhalt und Heizleistung, ist in
Abb. 3 dargestellt.
l
Einkreisbeyieb (SH)
In Abhängigkeit der Stromversorgung
erfolgt eine automatische Nachheizung.
l
Zweikreisbetrieb (SHZ)
Diese Gerate bieten eine Grundheizung,
die während der Niedertarifreit den
Wasserinhalt automatisch aufherzt.
Die Schnellheizung kann bei Bedarf
durch Drücken des Tastknopfes (Abb. 2,
Pos. 4) eingeschaltet werden. Beim
Erreichen der eingestellten Temperatur
schaltet die Schnellheizung aus und nicht
wieder ein.
l
Boilerbetrieb (SHZ)
Boiler heizen den Wasserinhalt nach
dem Einschalten einmalig auf. Jeder
Aufneizvorgang muß durch Drücken des
Tastknopfes (Abb. 2, Pos. 4) eingeschal-
tet werden.
Bedienung
Temperaturwählknopf (Abb. 2, Pos. 1)
0 = kalt (siehe auch Hinweis
,,Frostgefahr" Seite 4)
E
= (60 "C) empfohlene Energie-
sparstellung, geringe Wasser-
steinbildung.
85 "C = max. einstellbare Temperatur.
Systembedingt können die Temperaturen
vom Sollwert abweichen.
Signallampe im Bedienfeld (Abb. 2, Pos. 2)
leuchtet beim SH 30-150 S während der
Aufheizung und beim SHZ 3G'lSO S bei
gewünschter Schnellaufheizung.
