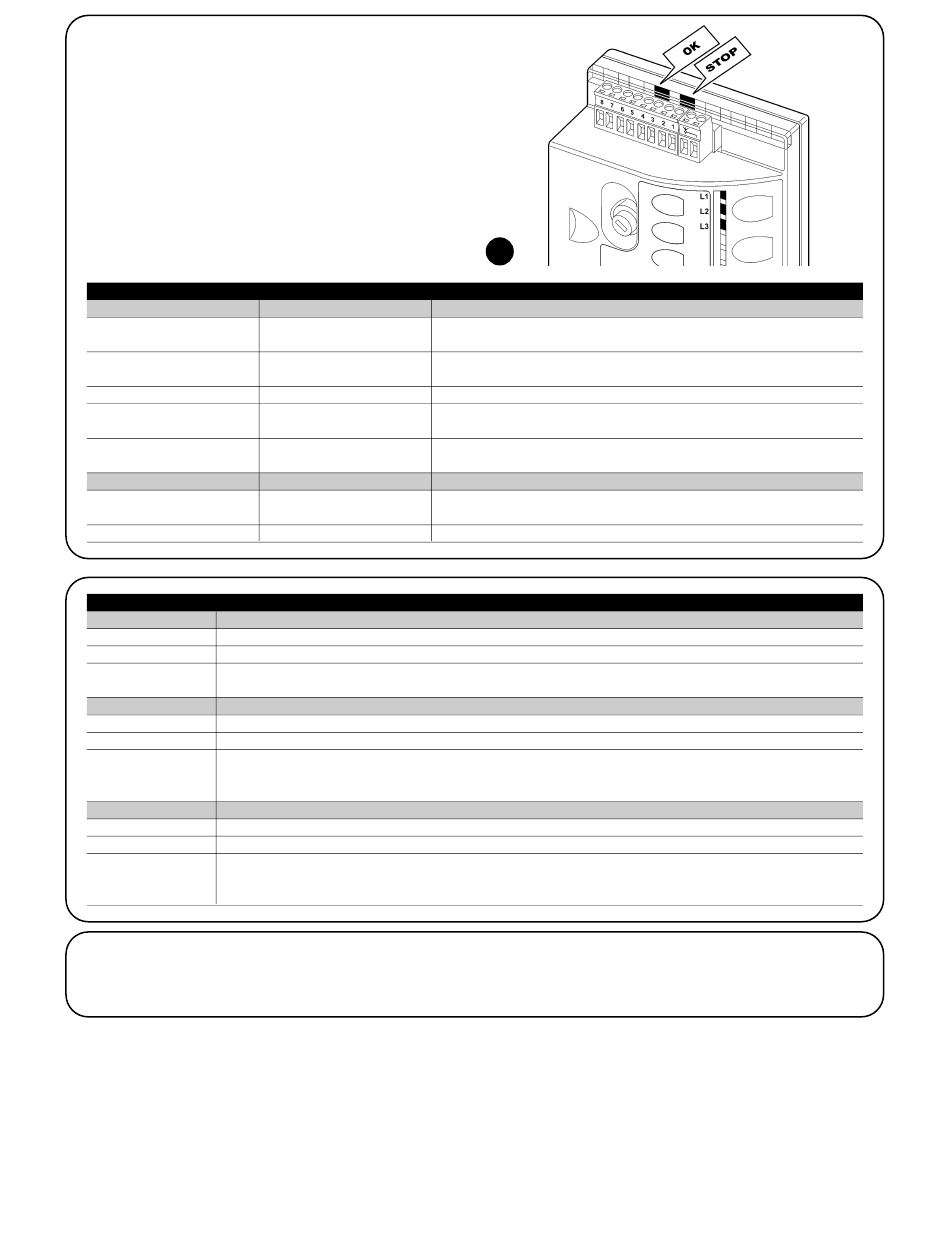

7.7.2) Signalisations sur la logique de commande

Dans la logique de ROAD200 il y a une série de led qui peuvent don-
ner chacune des signalisations particulières aussi bien dans le fonc-
tionnement normal qu'en cas d'anomalie.
Tableau 21: led sur les bornes de la logique
Led OK
Éteinte
Allumée
Un clignotement à la seconde Tout est OK
2 clignotements rapides
Série de clignotements séparés
par une pause d'une seconde
Led STOP
Éteinte
Allumée
Tableau 22: led sur les touches de la logique
Led L1 Description
Éteinte Durant le fonctionnement normal, c'est correct.
Allumée Allumée pendant 10 secondes, elle indique qu'une phase de mémorisation émetteur est en cours.
• Programmation des fonctions en cours
Clignote
• Effacement ou diagnostic des émetteurs radio.
Led L2 Description
Éteinte Durant le fonctionnement normal elle indique "Vitesse moteur" lente.
Allumée Durant le fonctionnement normal elle indique "Vitesse moteur" rapide.
• Programmation des fonctions en cours
Clignote • Si elle clignote en même temps que L3 cela signifie qu'il faut effectuer la reconnaissance des positions d'ouver-
ture et de fermeture du portail (voir paragraphe "4.3 Reconnaissance de la longueur du portail").
Led L3 Description
Éteinte Durant le fonctionnement normal elle indique fonction "Fermeture automatique" active
Allumée Durant le fonctionnement normal elle indique fonction "Fermeture automatique" non active
• Programmation des fonctions en cours
Clignote • Si elle clignote en même temps que L2 cela signifie qu'il faut effectuer la reconnaissance des positions d'ouver-
ture et de fermeture du portail (voir paragraphe "4.3 Reconnaissance de la longueur du portail").
7.8) Accessoires
Consulter le catalogue des produits Nice S.p.a. pour la liste com-
plète et à jour des accessoires.
62
All manuals and user guides at all-guides.com
Cause ACTION
Vérifier si l'alimentation arrive; vérifier si les fusibles sont intervenus; si c'est le cas, vérifier la
Anomalie
cause de la panne et remplacer les fusibles par d'autres ayant les mêmes caractéristiques
Il y a une anomalie grave; essayer d'éteindre la logique pendant quelques secondes;
Anomalie grave
si l'état persiste, il y a une panne et il faut remplacer la carte électronique.
Fonctionnement normal de la logique
Il y a eu une variation de l'état C'est normal quand il y a un changement de l'une des entrées: PP, STOP,
des entrées. intervention des photocellules ou quand on utilise l'émetteur radio
Diverses C'est la même signalisation que celle du clignotant Voir le Tableau 20
Cause ACTION
Intervention de l'entrée de
Vérifier les dispositifs connectés à l'entrée de STOP
STOP
Tout est OK Entrée STOP active
