3.4) Connexions électriques
!
Toutes les connexions électriques doivent être effec-
tuées en l'absence de tension dans l'installation et avec
l'éventuelle batterie tampon déconnectée.
1. Pour éliminer le couvercle de protection et accéder à la logique
électronique de commande de ROAD200 il faut enlever la vis sur
le côté et retirer le couvercle en le tirant vers le haut.
2. Enlever la membrane en caoutchouc qui bouche le trou pour le
passage des câbles et enfiler tous les câbles de connexion vers
les différents dispositifs en les laissant dépasser de 20÷30 cm.
Voir le tableau 3 pour le type de câble et la figure 2 pour les
connexions.
3. Réunir avec un collier de serrage tous les câbles qui entrent dans
l'opérateur, placer le collier juste en dessous du trou d'entrée des
câbles. Sur la membrane de caoutchouc, découper un trou un
peu plus étroit que le diamètre des câbles regroupés et enfiler la
membrane le long des câbles jusqu'au collier; remettre ensuite la
membrane le trou pour le passage des câbles.
13
LUCYB
15
All manuals and user guides at all-guides.com

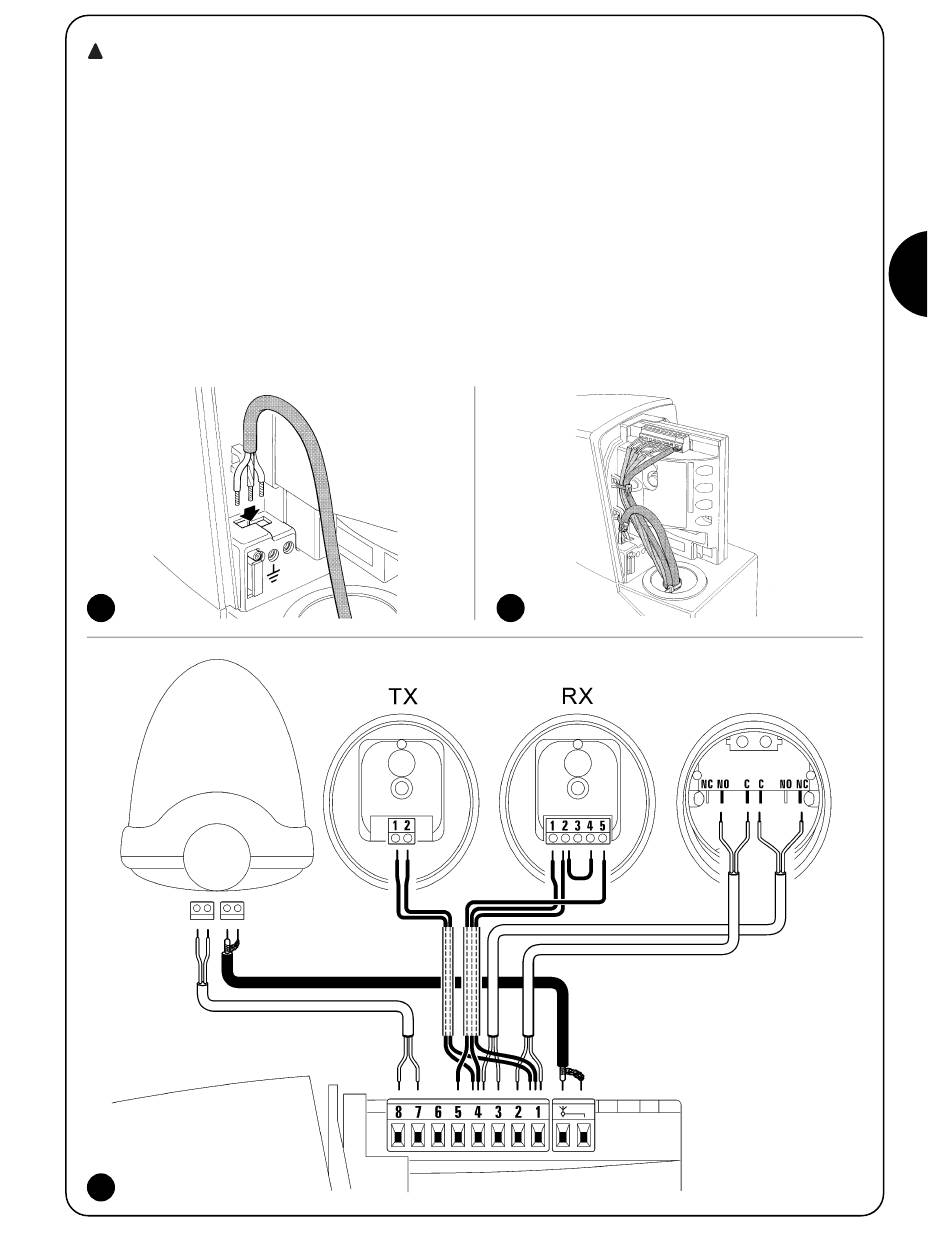

4. Connecter le câble d'alimentation sur la borne prévue à cet effet
5. Effectuer les connexions des autres câbles suivant le schéma de
6. Après avoir terminé les connexions, bloquer avec des colliers de
MOF
Mettre un deuxiè me collier de serrage pour regrouper les câbles
juste au-dessus de la membrane.
comme l'indique la figure 13 puis avec un collier de serrage, blo-
quer le câble au premier anneau serre-câbles.
la figure 15. Pour plus de commodité, les bornes peuvent être
extraites.
serrage les câbles regroupés au deuxième anneau serre-câbles, la
partie du câble d'antenne en excès doit être bloquée avec les
autres câbles à l'aide d'un autre collier comme l'indique la figure 14.
14
MOF
F
MOSE
51
