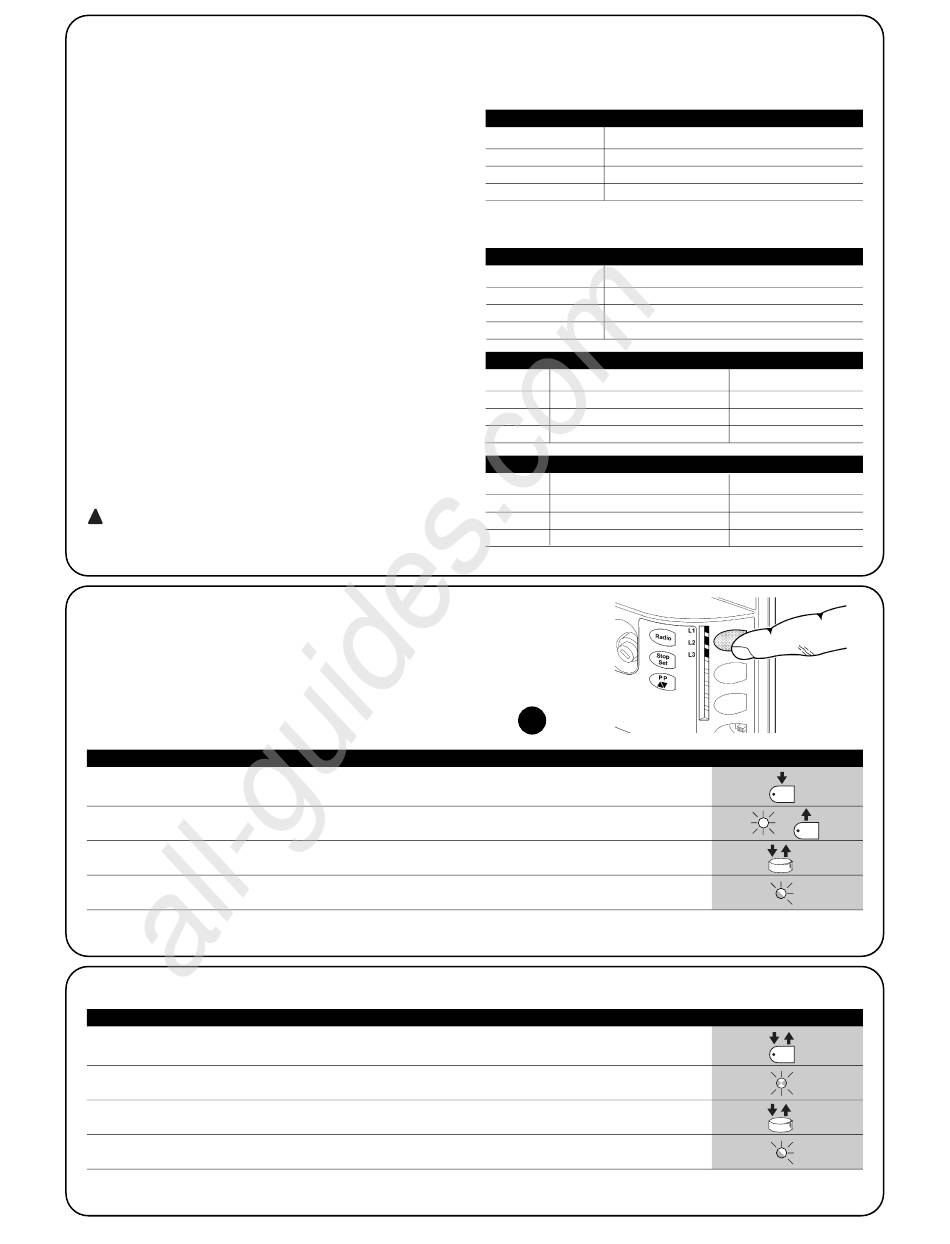

4.7) Mémorisation des émetteurs radio
Chaque émetteur radio est reconnu par ce récepteur à travers un "code" distinct de tous les autres. Il faut donc effectuer une phase de
"mémorisation" à travers laquelle le récepteur est préparé à reconnaître chaque émetteur. La mémorisation des émetteurs peut se faire de
deux manières:
Modo I: dans ce mode la fonction des touches de l'émetteur est fixe
et chaque touche correspond dans la logique à la commande indiquée
dans le tableau 5; on effectue une unique phase pour chaque émetteur
dont sont mémorisées toutes les touches, durant cette phase, la
touche pressée n'a pas d'importance et une seule place est occupée
dans la mémoire.
En mode I, normalement un émetteur ne peut commander qu'un
seul automatisme
Modo II: dans ce mode, chaque touche de l'émetteur peut être
associée à l'une des 4 commandes possibles dans la logique et indi-
quées dans le tableau 6 ci-après; pour chaque phase, une seule
touche est mémorisée c'est-à-dire celle qui est pressée durant la
phase de mémorisation. Dans la mémoire, une seule place est occu-
pée pour chaque touche mémorisée.
En mode II, les différentes touches du même émetteur peuvent être uti-
lisées pour donner des commandes différentes au même automatisme
ou pour commander des automatismes différents. Par exemple, dans le
tableau 7, seul l'automatisme "A" est commandé et les touches T3 et
T4 sont associées à la même commande; ou bien dans l'exemple du
tableau 8 les 3 touches commandent 3 automatismes différents: "A"
(touches T1 et T2), "B" (touche T3) et "C" (touche T4).
!
Vu que les procédures de mémorisation ont un temps limite
de 10 s, il faut lire d'abord les instructions données dans les para-
graphes qui suivent puis les exécuter.
4.7.1) Mémorisation en Mode I
Tableau 9: pour mémoriser un émetteur en mode I
1. Presser et maintenir enfoncée la petite touche sur le récepteur (pendant environ 4 s)
2. Relâcher la petite touche quand la led radio s'allume sur la logique de commande
3. Dans les 10 s qui suivent presser pendant au moins 3 s une touche quelconque de l'émetteur à mémoriser
4. Si la mémorisation a été effectuée correctement la led radio sur la logique de commande émettra 3 clignotements.
S'il y a d'autres émetteurs à mémoriser, répéter le point 3 dans les 10 s successives.
La phase de mémorisation se termine automatiquement si aucun nouveau code n'est mémorisé dans les 10 secondes qui suivent.
4.7.2) Mémorisation en Mode II
Tableau 10: pour mémoriser la touche d'un émetteur en mode II
1. Presser la petite touche radio sur la logique de commande un nombre de fois équivalant à la
commande désirée suivant le tableau 5
2. Vérifier que la led radio sur la logique de commande émet un nombre
de clignotements équivalant à la commande désirée
3. Dans les 10 s qui suivent presser pendant au moins 3 s la touche désirée de l'émetteur à mémoriser
4. Si la mémorisation a été effectuée correctement la led sur le récepteur émettra 3 clignotements.
S'il y a d'autres émetteurs à mémoriser, répéter le point 3 dans les 10 s successives.
La phase de mémorisation se termine automatiquement si aucun nouveau code n'est mémorisé dans les 10 secondes qui suivent.
54
All manuals and user guides at all-guides.com
Tableau
Touche T1
Touche T2
Touche T3
Touche T4
Nota: les émetteurs monocanal disposent uniquement de la touche T1,
les émetteurs bicanaux disposent uniquement des touches T1 et T2.
Tableau
Tableau
Touche T1
Touche T2
Touche T3
Touche T4
Tableau
Tasto T1
Tasto T2
Tasto T3
Tasto T4
5: mémorisation Mode I
Commande "PP"
Commande "Ouverture partielle"
Commande"Ouverture"
Commande "Fermeture"
6: commandes disponibles en Mode II
1 Commande "PP"
2 Commande "Ouverture partielle"
3 Commande"Ouverture"
4 Commande "Fermeture"
7: 1° exemple de mémorisation en Mode II
Commande"Ouverture"
Commande "Fermeture"
Commande "Ouverture partielle"
Commande "Ouverture partielle"
8: 2° exemple de mémorisation en Mode II
Commande"Ouverture"
Commande "Fermeture"
Commande "PP"
Commande "PP"
19
Automatisme A
Automatisme A
Automatisme A
Automatisme A
Automatisme A
Automatisme A
Automatisme B
Automatisme C
Exemple
4s
3s
x3
Exemple
1....4
1....4
3s
x3
