Programmierung
1. Das Kühlgerät wird zur Demontage der Abeckung der Steuerung von
der Netzspannung getrennt (Schutz vor Kurzschluss oder
Berührungsspannung).
2. Verbinden Sie das Flachkabel des Programmiergerätes mit der 10-poligen
Pfostensteckverbindung (Abbildung S. 2) auf der Steuerung des
Kühlgerätes.
3. Verbinden Sie das Kühlgerät wieder mit der Netzspannung. Das
Handprogrammiergerät wird nun durch die Elektronik des Kühlgerätes mit
Spannung versorgt.
4. Das Display des Programmiergerätes zeigt „SNxxx" und das Equinox-Intro
an.
5. Drücken Sie die Tasten „UP" oder „DOWN", bis die gewünschte
Softwarevariante erscheint.
6. Drücken Sie die Taste „ YES"
7. Es erfolgt eine letzte Sicherheitsabfrage, ob programmiert werden soll (alle
Daten im Speicher der Steuerung werden gelöscht).
8. Drücken Sie die Taste „YES" erneut , um den Übertragungsvorgang zu
starten.
9. Die übertragenen Blöcke werden angezeigt, dann meldet das Display den
Korrekten Abschluss der Übertragung: „Operation is complete OK".
10. Trennen Sie das Kühlgerät wieder vom Netz, entfernen Sie das Flachkabel
von der Steuerung.
11. Das Kühlgerät kann jetzt mit dem Netz verbunden und getestet werden .
Zur Montage des Steuerungsgehäuses ist das Gerät vom Netz zu
trennen !

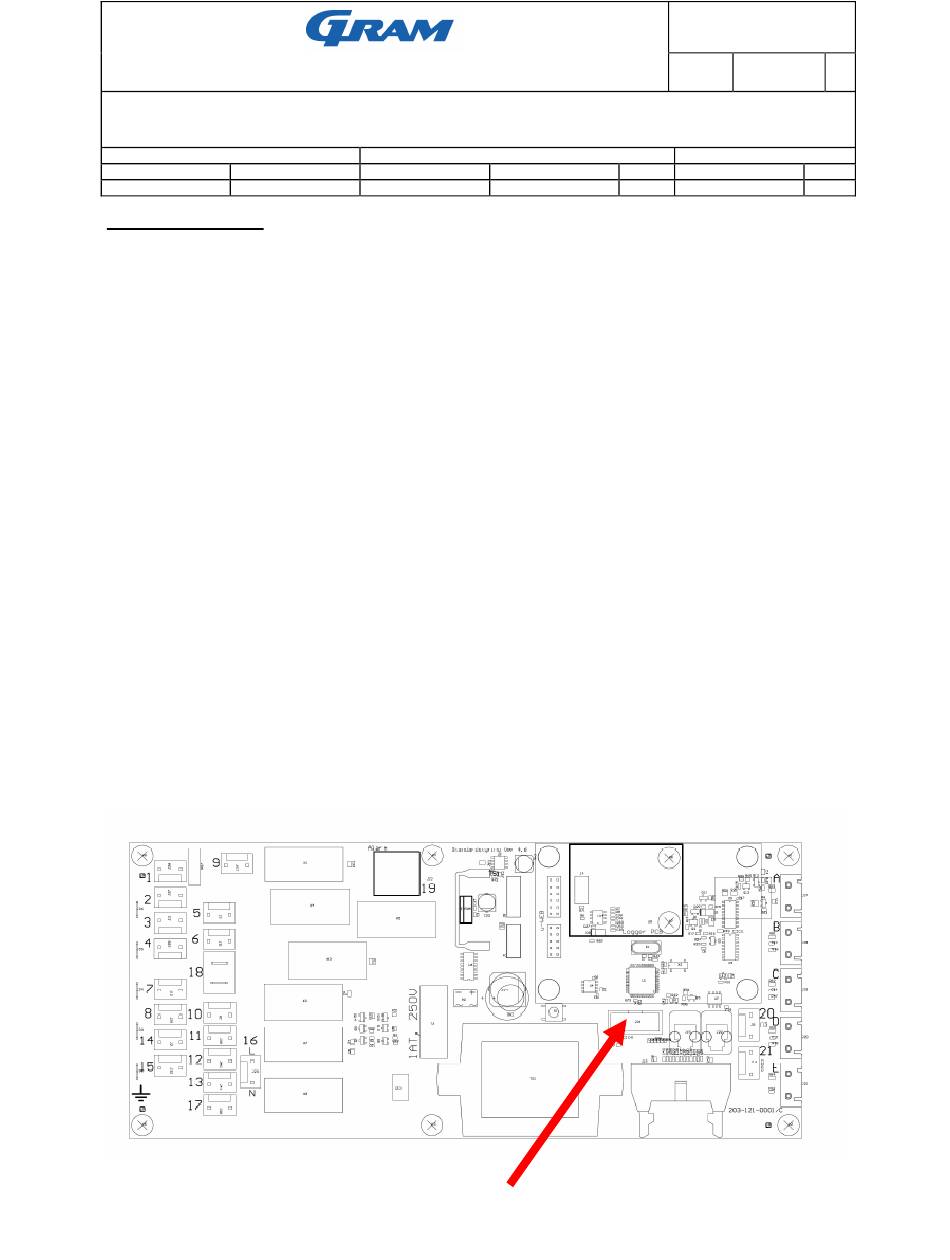

Programmieranschluss Hardware Version 4.6
