Gram COMPACT 610 Technische Dokumentation Seite 16

Gram Deutschland GmbH
Ausgabe:
Datum Verfasser:
16-07-2008 JOUL
12 230V Ausg. Rel. K7/8
13 230V Ausg. Rel. K7/8
17 230V Ausg. Rel. K7/8
18 230VAusg.-/Eing. (K2) Klixonrelais für Abtauheizung (Sicherheitsthermostat)
19 Ausgang Rel. K5
16 230V Eingang
20 digitaler Eingang
21 digitaler Eingang
A analoger Eingang-
B analoger Eingang
C analoger Eingang-
D analoger Eingang
E analoger Eingang
Technische Dokumentation
Bedienungs- u. Servicemanual
COMPACT 610
Änderungsstand:
Datum: Bearbeiter:
100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung
100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung
100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung

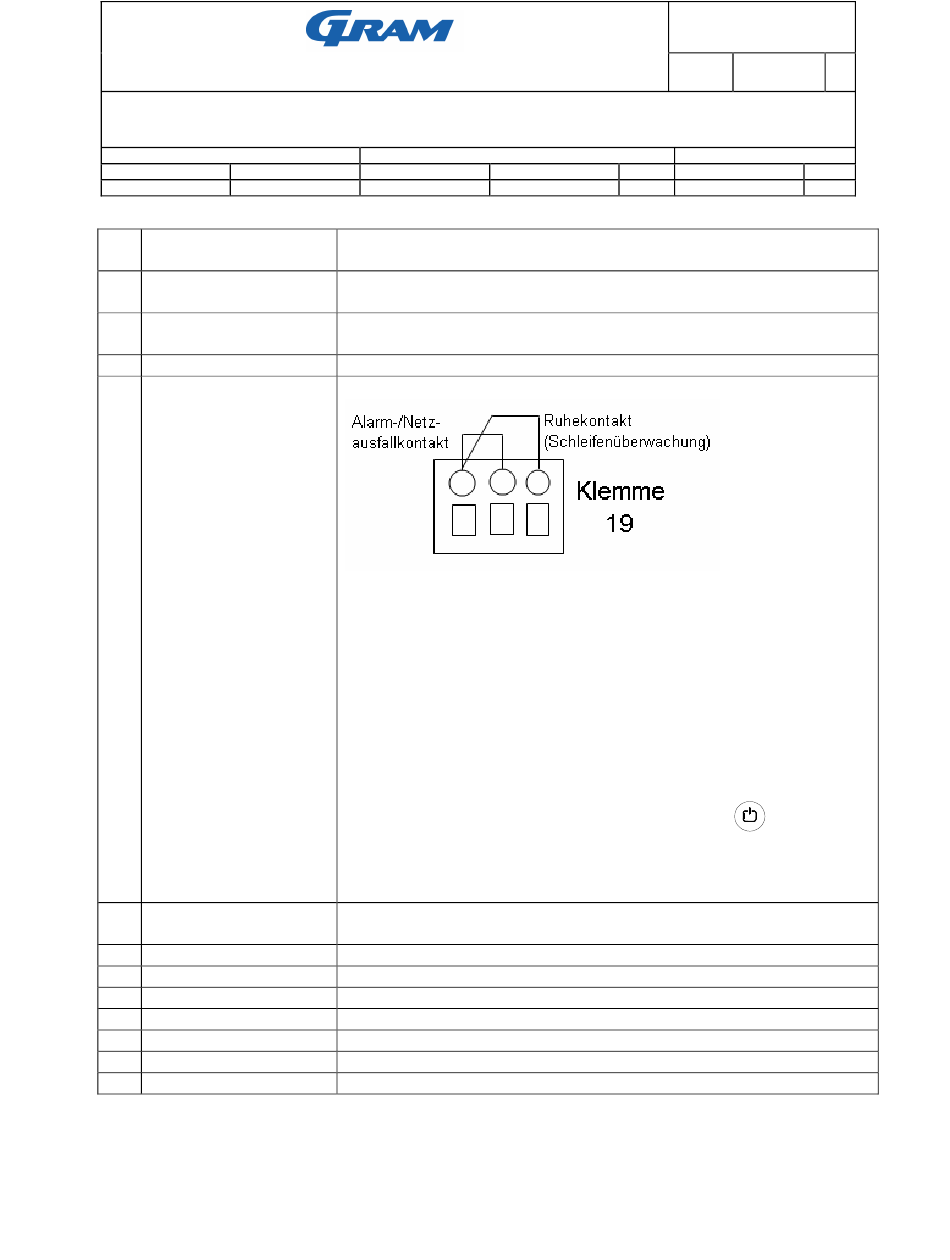

Potentialfreier Alarmkontakt (Wechselkontakt):
Die linke Klemme im Block ist der gemeinsame Anschluß. Im
spannungslosen Zustand ist die linke Klemme mit der mittleren
Klemme verbunden. Beim Anlegen der Netzspannung schaltet
das Relais um, die Klemmen links und rechts werden miteinander
verbunden, sofern kein Alarmzustand eintritt (Normalbetrieb,
Schleifenüberwachung möglich !)
Bei Alarm fällt das Relais ab, linke und mittlere Klemme werden
wieder verbunden, ebenso bei Netzausfall (spannungsloser
Zustand, Schleifenunterbrechnungsalarm).
Beim Ausschalten des Gerätes mit der Taste
Alarm ausgelöst ! (erforderlichenfalls Tastatursperre gegen
Ausschalten einsetzen).
230 Volt Eingang (Stromversorgung für Steuerung und
Relaisausgänge)
Türkontaktschalter 1 (NC d.h. Tür geöffnet=Schalter geschlossen, 5V)
Türkontaktschalter 2 (NC d.h. Tür geöffnet=Schalter geschlossen, 5V)
Raumfühler (NTC 100 KOhm)
Verdampferfühler (NTC 100 KOhm)
Kondensatorfühler 1 (NTC 100 KOhm)
Kondensatorfühler 2 (NTC 100 KOhm, z.Zt. nicht verwendet)
Kerntemperaturfühler (NTC 100 KOhm, z.Zt. nicht verwendet)
Seite 16
Vers.:
1.0
wird kein
