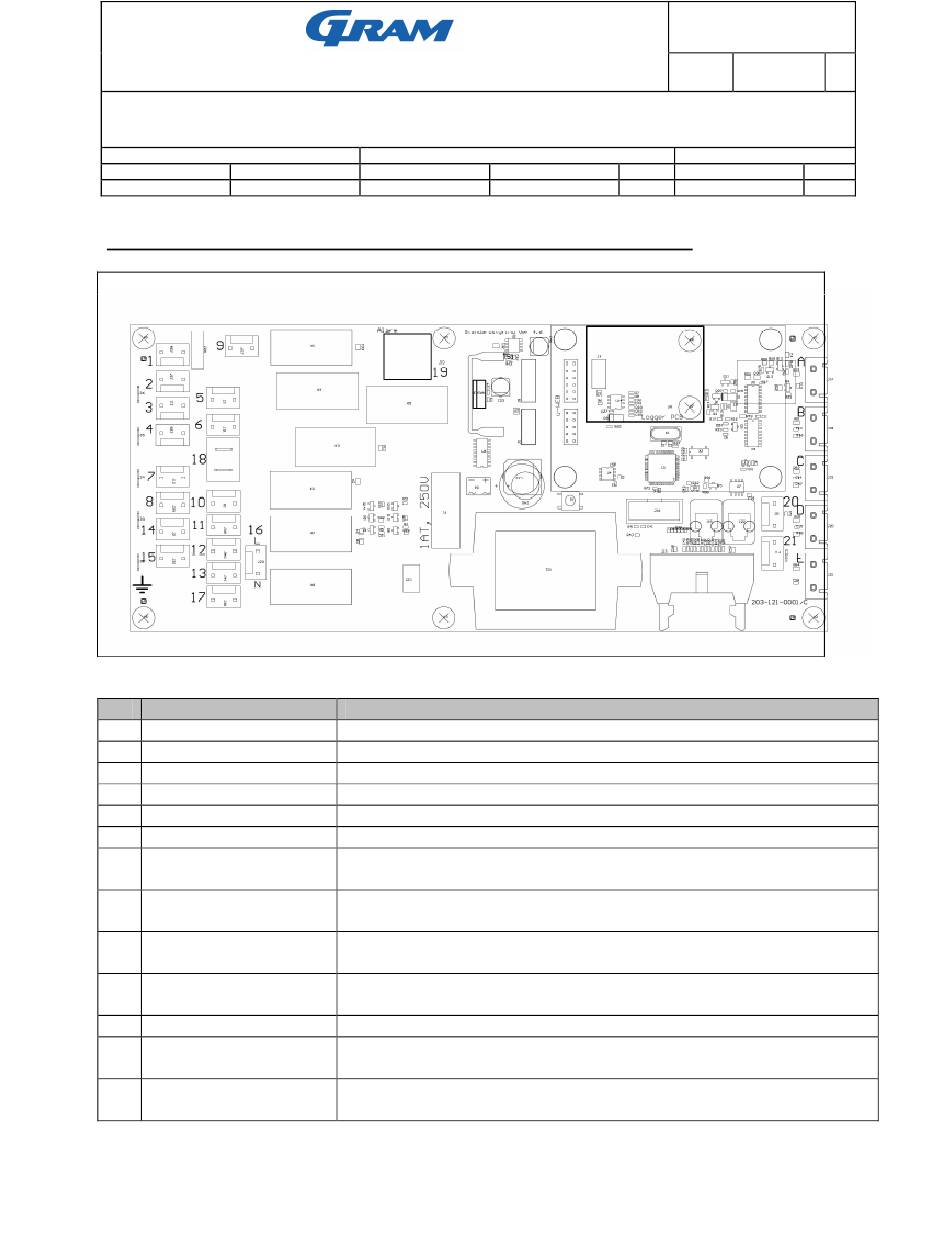

Elektronische Steuerung, Anschlüsse der Prozessorbaugruppe
Version 4.6
Nr. Beschreibung
1 230V Ausg. Rel. K1
2 230V Ausg. Rel. K1
3 230V Ausg. Rel. K1
4 230V Ausg. Rel. K1
5 230V Ausg. Rel. K3
6 230V Ausg. Rel. K3
7 230V Ausg. Rel. K2
8 230V Ausg. Rel. K2
14 230V Ausg. Rel. K2
15 230V Ausg. Rel. K2
9 230V Ausg. Rel. K4
10 230V Ausg.
K7/K8
11 230V Ausg. Rel. K7/8
Technische Dokumentation
Bedienungs- u. Servicemanual
COMPACT 610
Änderungsstand:
Datum:
Verwendung
Kompressor, Kondensatorlüfter, Wiederverdampfungsheizung
Kompressor, Kondensatorlüfter, Wiederverdampfungsheizung
Kompressor, Kondensatorlüfter, Wiederverdampfungsheizung
Kompressor, Kondensatorlüfter, Wiederverdampfungsheizung
Verdampferlüfter
Verdampferlüfter
Abtauheizung, Tauwasserabflußheizung,
Wiederverdunstungsheizung
Abtauheizung, Tauwasserabflußheizung,
Wiederverdunstungsheizung
Abtauheizung, Tauwasserabflußheizung,
Wiederverdunstungsheizung
Abtauheizung, Tauwasserabflußheizung,
Wiederverdunstungsheizung
Licht (Transformator 12 V AC für Halogenlampen)
Rel. 100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung
100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung
