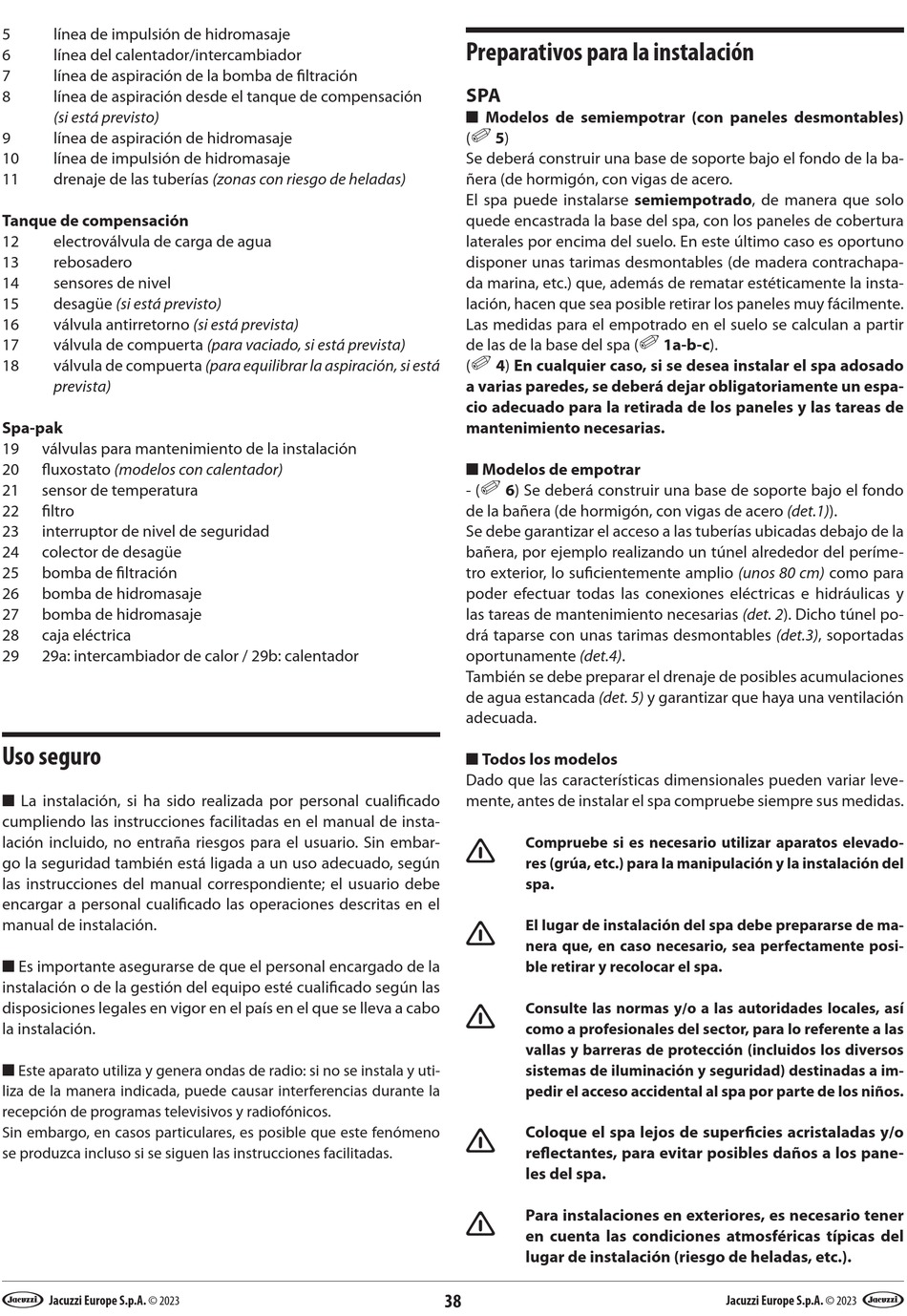

Jacuzzi VIRTUS PRO Vorinstallationsblatt Seite 38

5 línea de impulsión de hidromasaje
6 línea del calentador/intercambiador
7 línea de aspiración de la bomba de filtración
8 línea de aspiración desde el tanque de compensación
(si está previsto)
9 línea de aspiración de hidromasaje
10 línea de impulsión de hidromasaje
11 drenaje de las tuberías (zonas con riesgo de heladas)
Tanque de compensación
12 electroválvula de carga de agua
13 rebosadero
14 sensores de nivel
15 desagüe (si está previsto)
16 válvula antirretorno (si está prevista)
17 válvula de compuerta (para vaciado, si está prevista)
18 válvula de compuerta (para equilibrar la aspiración, si está
prevista)
Spa-pak
19 válvulas para mantenimiento de la instalación
20 fluxostato (modelos con calentador)
21 sensor de temperatura
22 filtro
23 interruptor de nivel de seguridad
24 colector de desagüe
25 bomba de filtración
26 bomba de hidromasaje
27 bomba de hidromasaje
28 caja eléctrica
29 29a: intercambiador de calor / 29b: calentador
Uso seguro
La instalación, si ha sido realizada por personal cualificado
cumpliendo las instrucciones facilitadas en el manual de insta-
lación incluido, no entraña riesgos para el usuario. Sin embar-
go la seguridad también está ligada a un uso adecuado, según
las instrucciones del manual correspondiente; el usuario debe
encargar a personal cualificado las operaciones descritas en el
manual de instalación.
Es importante asegurarse de que el personal encargado de la
instalación o de la gestión del equipo esté cualificado según las
disposiciones legales en vigor en el país en el que se lleva a cabo
la instalación.
Este aparato utiliza y genera ondas de radio: si no se instala y uti-
liza de la manera indicada, puede causar interferencias durante la
recepción de programas televisivos y radiofónicos.
Sin embargo, en casos particulares, es posible que este fenómeno
se produzca incluso si se siguen las instrucciones facilitadas.
Jacuzzi Europe S.p.A. © 2023
Preparativos para la instalación
SPA
Modelos de semiempotrar (con paneles desmontables)
( 5)
Se deberá construir una base de soporte bajo el fondo de la ba-
ñera (de hormigón, con vigas de acero.
El spa puede instalarse semiempotrado, de manera que solo
quede encastrada la base del spa, con los paneles de cobertura
laterales por encima del suelo. En este último caso es oportuno
disponer unas tarimas desmontables (de madera contrachapa-
da marina, etc.) que, además de rematar estéticamente la insta-
lación, hacen que sea posible retirar los paneles muy fácilmente.
Las medidas para el empotrado en el suelo se calculan a partir
de las de la base del spa (
( 4) En cualquier caso, si se desea instalar el spa adosado
a varias paredes, se deberá dejar obligatoriamente un espa-
cio adecuado para la retirada de los paneles y las tareas de
mantenimiento necesarias.
Modelos de empotrar
- ( 6) Se deberá construir una base de soporte bajo el fondo
de la bañera (de hormigón, con vigas de acero (det.1)).
Se debe garantizar el acceso a las tuberías ubicadas debajo de la
bañera, por ejemplo realizando un túnel alrededor del períme-
tro exterior, lo suficientemente amplio (unos 80 cm) como para
poder efectuar todas las conexiones eléctricas e hidráulicas y
las tareas de mantenimiento necesarias (det. 2). Dicho túnel po-
drá taparse con unas tarimas desmontables (det.3), soportadas
oportunamente (det.4).
También se debe preparar el drenaje de posibles acumulaciones
de agua estancada (det. 5) y garantizar que haya una ventilación
adecuada.
Todos los modelos
Dado que las características dimensionales pueden variar leve-
mente, antes de instalar el spa compruebe siempre sus medidas.
Q
Compruebe si es necesario utilizar aparatos elevado-
res (grúa, etc.) para la manipulación y la instalación del
spa.
Q
El lugar de instalación del spa debe prepararse de ma-
nera que, en caso necesario, sea perfectamente posi-
ble retirar y recolocar el spa.
Q
Consulte las normas y/o a las autoridades locales, así
como a profesionales del sector, para lo referente a las
vallas y barreras de protección (incluidos los diversos
sistemas de iluminación y seguridad) destinadas a im-
pedir el acceso accidental al spa por parte de los niños.
Q
Coloque el spa lejos de superficies acristaladas y/o
reflectantes, para evitar posibles daños a los pane-
les del spa.
Q
Para instalaciones en exteriores, es necesario tener
en cuenta las condiciones atmosféricas típicas del
lugar de instalación (riesgo de heladas, etc.).
38
1a-b-c).
