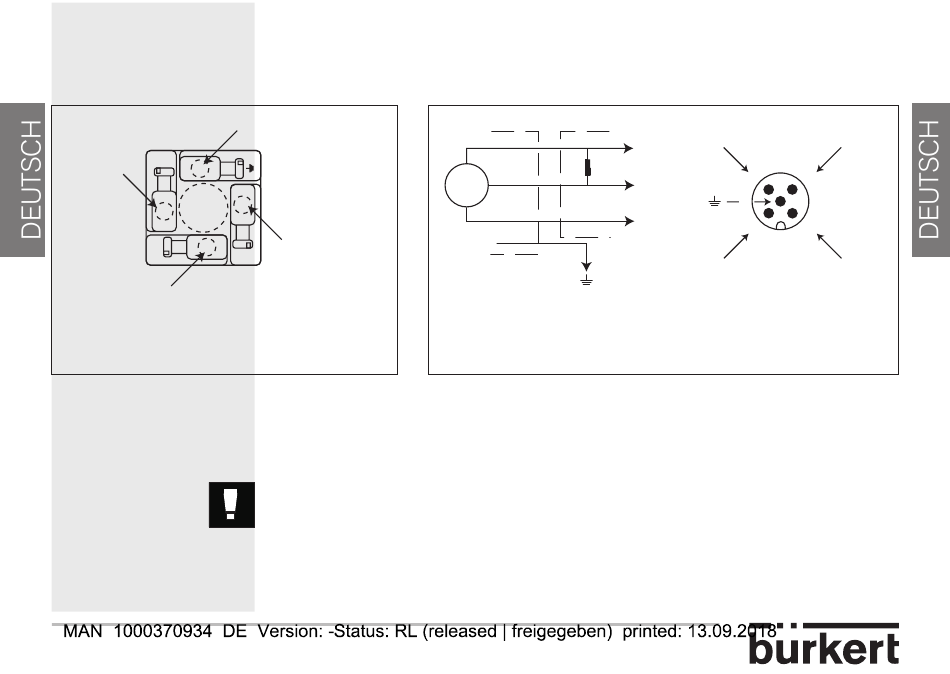

4.3.7 Ausführung mit relais- und frequenzausgängen
Nicht belegt
1
Common
3
Stromlos geöffnet
Relais-Verkabelung des
EN 175301-803-Gerätesteckers
(*) Funktionnelle Erde
8039
Stromlos
2
geschlossen
Der M12-Gerätestecker ist beliebig verstellbar:
Gegenmutter aufschrauben. Gerätestecker bis zur gewünschten Position drehen, aber maximal
um 360°, um die Kabel innerhalb des Gerätes nicht zu verdrehen. Gerätestecker in gewünsch-
ten Position festhalten und Gegenmutter mittels eines geeigneten Schlüssels festschrauben.

sicherer Betrieb

Wenn die an den Relaiskontakten anliegende Spannung höher als 24V
ist, besteht Gefahr für Menschen durch einen Stromschlag, wenn die
Steckverbindung nicht korrekt eingesteckt und verschraubt wurde.
Zum sicheren Betrieb alle Steckverbinder vor Einschalten der Spannung
daraufhin überprüfen.
Sensor Empfänger
V+
V+
Last
IN
Ausgang
NPN
0 V 0 V
(*)
frequenzausgang
Anschluss des M12-Gerätesteckers (12-30 VDC-
Stromversorgung und Frequenzausgang)
17
Frequenz
0 VDC
4 3
(*)
5
1 2
V+
Nicht belegt
(12-30 VDC)
