4.3.4 Ausführung mit NpN- und pNp-transistor-Ausgängen über M12-steckverbindung
Der M12-Gerätestecker ist
beliebig verstellbar:
Gegenmutter aufschrauben.
Gerätestecker bis zur ge-
wünschten Position drehen,
aber maximal um 360°, um
die Kabel innerhalb des
Gerätes nicht zu verdrehen.
Gerätestecker in gewünsch-
ten Position festhalten und
Gegenmutter mittels eines
geeigneten Schlüssels fest-
schrauben.

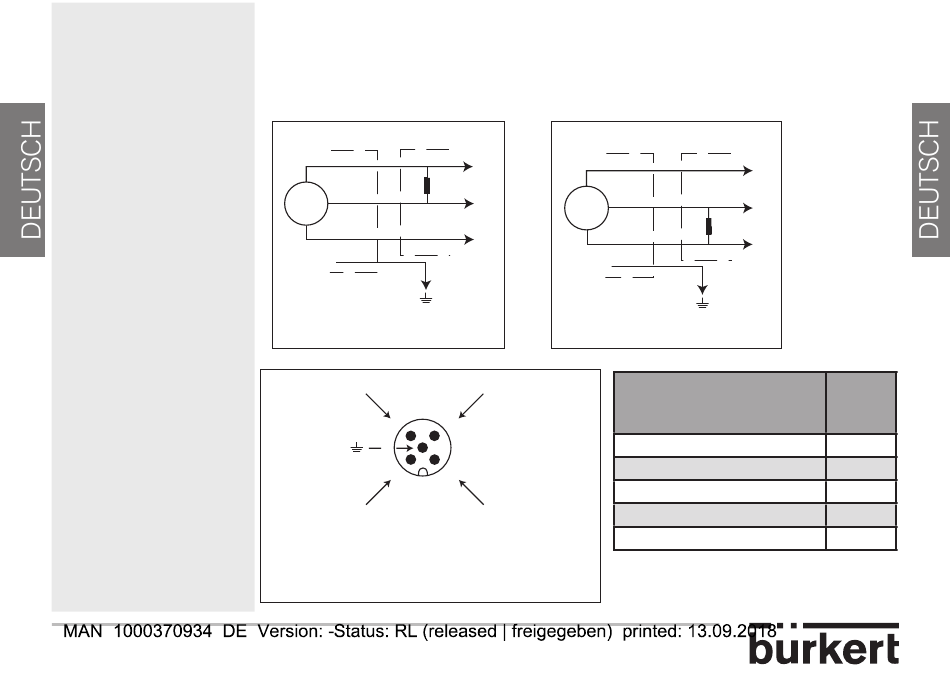

8039
Sensor Empfänger
V+
V+
Last
IN
Ausgang
NPN
0 V 0 V
(*)
NpN-Ausgang
PNP-Transistor-Ausgang
4 3
(*)
5
2
1
V+ NPN-Transistor-Ausgang
(12-30 VDC)
NPN / PNP-Verkabelung des M12-
Gerätesteckers
Sensor
V+
Ausgang
PNP
0 V
pNp-Ausgang
Pin-Nummer des als
0 VDC
Option verfügbaren M12-Kabels
(Artikelnummer 438680)
15
Empfänger
V+
IN
Last
0 V
(*)
Farbe der
Adern
1 braun
2 weiß
3
4 schwarz
5
(*) Funktionnelle Erde
blau
grau
