MSA
Reinigen bei starker Verschmutzung
(1) Druckluft-Flasche(n) entfernen (
(2) Lungenautomat von der Mitteldruckkupplung trennen.
(3) Schlauchhalter öffnen und Schulterpolster aufknöpfen.
Die Trage- und Hüftgurte des Pressluftatmers sind mit Hilfe von
Metallschnallen in der Trageplatte befestigt. Um die Gurte zu entfernen
müssen Sie die Schnallen leicht vorziehen, ankippen und durch die
Schlitze in der Trageplatte herausdrücken.
(4) Schulterpolster in den seitlichen Führungsschlitzen der Verstellplatte in
unterste Position schieben, Knöpfe leicht nach außen anwinkeln und aus der
Führung herausnehmen.
(5) Schulter- und Hüftgurte aus der Trageplatte ausknöpfen.
(6) Sicherungsstift (siehe Bild 16) der Mehrkammerleitungen schräg nach unten
drücken und entfernen.
(7) Gleiches auf der anderen Seite der Trageplatte vornehmen.
(8) Mitteldruckleitung, Signalleitung und Manometerleitung aus der Führung auf
der Trageplatte entfernen.
(9) Achse (1) in Halterung des Druckminderers herausdrücken (siehe Bild 15).
(10) Druckminderer von der Trageplatte entfernen. Die Rastfeder nicht hoch
drücken.
1
2

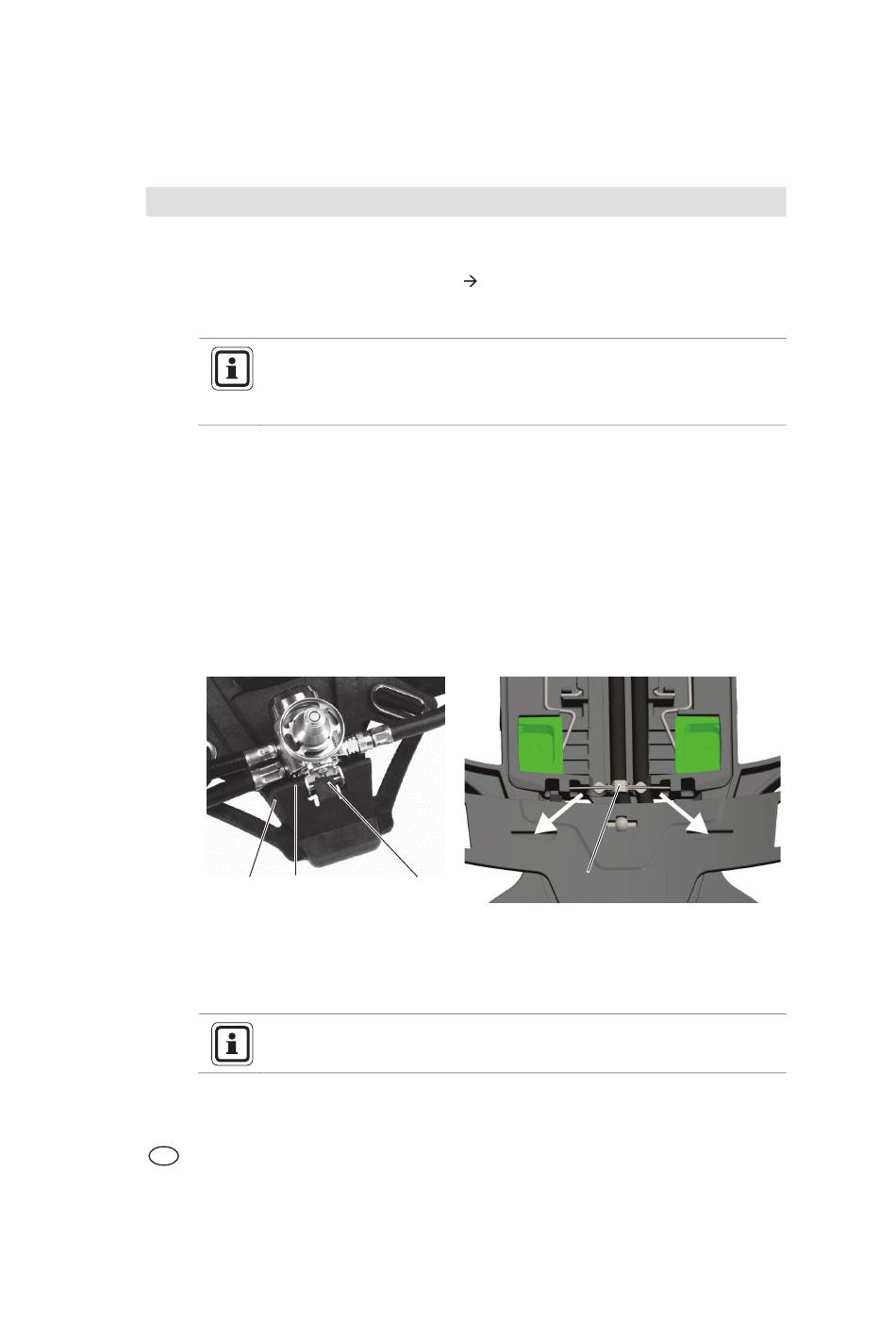

Bild 15 Druckminderer
entfernen
1
Achse
2
U-Clip
3
Rastfeder
U-Clip und Schläuche nach dem Ausbau des Druckminderers nicht
entfernen.
(11) Verstellplatte auf kleinste Position stellen, Sperrlasche drücken und
Verstellplatte herausnehmen.
(12) Trageplatte mit Flaschenband bei max. 60°C reinigen.
DE
WARTUNG UND PFLEGE DES PRESSLUFTATMERS
Abschnitt 3.12).
3
Bild 16 Schlauch entfernen
1
Sicherungsstift für Leitungen
AirMaXX classic
1
27
