BEDIENUNG DES PRESSLUFTATMERS
3.4.
Anbringen von zwei Druckluft-Flaschen

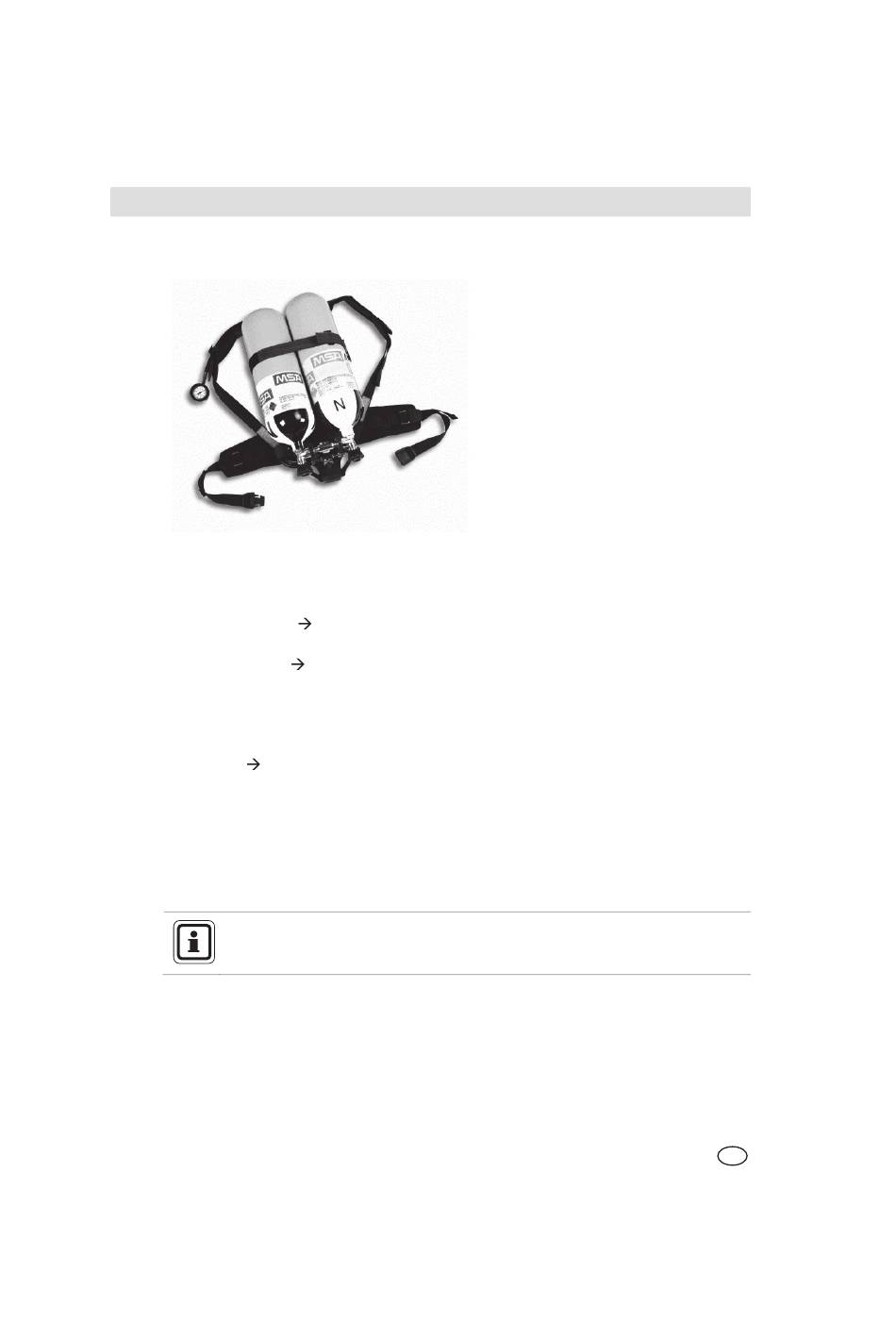

Bild 12 Pressluftatmer mit zwei Druckluft-Flaschen
Druckminderer mit Gewindeanschluss
(1) Platzieren Sie den Pressluftatmer horizontal so, dass das hintere Ende nach
oben schaut (
(2) Klappen Sie den Flaschenbügel (Bild 1, Pos. 3) in eine vertikale Position, bis
er einrastet (
(3) Falls kein T-Stück am Druckminderer angeschlossen ist, überprüfen Sie die
O-Ringe auf dem Druckminderer und dem T-Stück und schrauben Sie das
T-Stück lose hinein.
(4) Öffnen Sie die Spannschnalle auf dem Flaschenband und erweitern Sie das
Band (
Bild 14).
(5) Eine Druckluft-Flasche durch das Flaschenhalteband schieben, so dass das
Flaschenventil zum T-Stück zeigt, und auf eine der äußeren Auflagen legen.
(6) Flaschenventil am T-Stück lose anschrauben.
(7) Zweite Druckluft-Flasche so durch das Flaschenband einschieben, dass das
Flaschenventil zum T-Stück zeigt, und auf die andere äußere Auflage legen.
(8) Zweites Flaschenventil am T-Stück lose anschrauben.
Bei abgewinkeltem T-Stück richten Sie die Druckluft-Flaschen aus,
indem Sie den Druckminderer ankippen und die Flaschen aneinander
ziehen (siehe Gebrauchsanleitung für T-Stücke).
(9) Alle drei Handräder der Hochdruckverschraubung fest anziehen.
(10) Flaschenventile kurz öffnen und prüfen, ob an der Verschraubung Luft
abströmt, ggf. die Verschraubung korrigieren.
(11) Flaschenhalteband am freien Ende festziehen.
(12) Spannschnalle nach unten klappen bis sie einrastet.
(13) Ende des Flaschenbandes am Klettband des Flaschenbandes befestigen.
(14) Festen Sitz der Druckluft-Flaschen kontrollieren und ggf. korrigieren.
18
Bild 1).
Kapitel 3.2).
AirMaXX classic
MSA
DE
