Druckentlastungsventile
Wichtige Informationen zum
Druckentlastungsventil 16C807.
◆ Das Druckentlastungsventil 16C807 kann nur an
der G3-Pumpe verwendet werden. Ist nicht zur
Verwendung mit anderen Produkten vorgesehen.
Das Druckentlastungsventil
verwendet zum Einstellen des
Druckentlastungspunktes eine
Druckeinstellschraube (a). Es ist
nicht zur Druckentlastung
während des Normalbetriebs
vorgesehen, sondern dient
als Schutzmaßnahme für den
Fall, dass im System ein
unbeabsichtigter Druckanstieg
auftritt. Verwenden Sie nicht
dieses Druckentlastungsventil
zur alltäglichen Druckentlastung
während des normalen
Zyklusbetriebs.
Die Druckeinstellschraube muss regelmäßig
nachgestellt werden. Stellen Sie bei jeder
Einstellung/Justierung des Ventils (nach der
Ermittlung des Sollpunkts) sicher, dass die
Einstellschraube des Ventils nicht ganz aufsitzt und
mindestens ein Einstellspielraum von einer halben
Drehung verbleibt. Dies lässt sich feststellen,
indem die Schraube (a) um eine halbe Drehung hinein
gedreht und dann wieder herausgedreht wird.
HINWEIS: Ein Drehen der Einstellschraube (a)
im Uhrzeigersinn verstärkt den Druck.
Teil
Beschreibung
DRUCKENTLASTUNGSVENTIL, 3,44 MPa -
24,1 MPa (34,4 bar - 241 bar, 500-3500 psi),
16C807◆
Einstelldruck 20,68 MPa (206,8 bar + 10 %)
3000 psi + 10 %) Enthalten in Satz 571028
DRUCKENTLASTUNGSVENTIL, 5,17 MPa
563156
(51,71 bar, 750 psi)
DRUCKENTLASTUNGSVENTIL, 6,89 MPa
563157
(68,95 bar, 1000 psi)
DRUCKENTLASTUNGSVENTIL, 10,34 MPa
563158
(103,42 bar, 1500 psi)
DRUCKENTLASTUNGSVENTIL, 13,78 MPa
563159
(137,89 bar, 2000 psi)
DRUCKENTLASTUNGSVENTIL, 17,23 MPa
563160
(172,36 bar, 2500 psi)
DRUCKENTLASTUNGSVENTIL, 20,68 MPa
563161
(206,84 bar, 3000 psi)
VENTIL, Druckentlastung, 37,92 MPa
563190
(379,21 bar, 5500 psi)
3A5515H

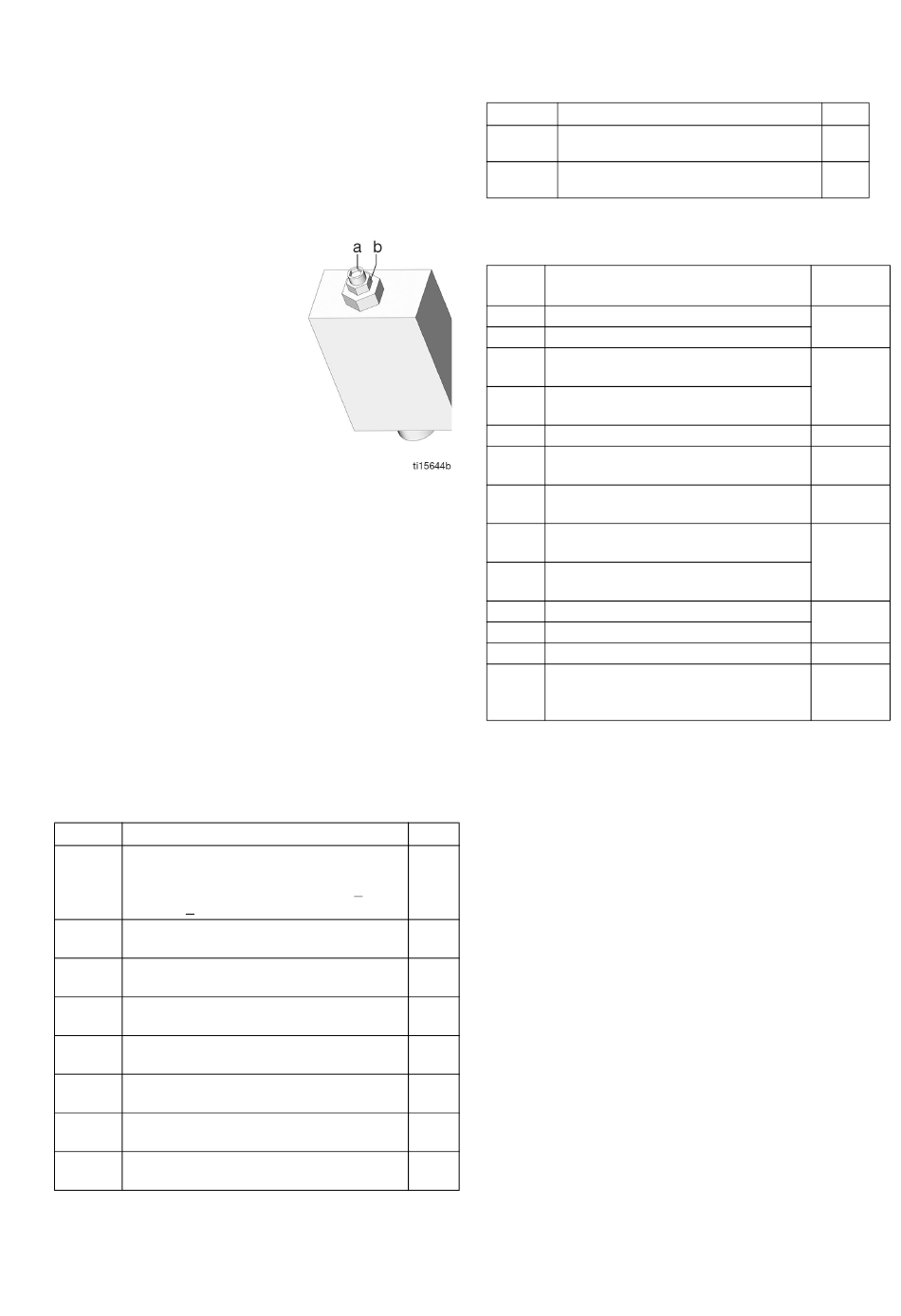

a = Einstellschraube
b = Feststellmutter
Menge
1
1
1
1
1
1
1
1
Sicherungen
Teil
Beschreibung
571039 SICHERUNG, 12 Volt DC
571040 SICHERUNG, 24 Volt DC
Installations- und Reparatursätze
Satz-Nr.
Bezeichnung
571026 SATZ, ANSCHLUSSTÜCK, 3 Pumpen
571063 SATZ, ANSCHLUSSTÜCK, 2 Pumpen
SATZ, Rückführung zu Speicherbehälter
571028
NPT, mit Druckentlastungsventil 16C807
SATZ, Rückführung zu Speicherbehälter
571071
BSPP, mit Druckentlastungsventil 16C807
571036 SATZ, Abdeckung mit „G"-Etikett
SATZ, Pumpenelement, enthält Pos. 17,
571041
18, 33
SATZ, Reparatur, 2-Liter-Speicher-
571042
behälter, enthält Ref. 12, 13, 36, 40
SATZ, Austausch-, Flügel, 2 L, für
571044
Modelle, enthält Pos. 13, 16, 35, 57
AUSTAUSCHSATZ, Rührflügel, 4-16 L
571046
enthält Pos. 13, 16, 35, 57
571058 SATZ, Ausgangsadapter, NPT
571070 SATZ, Ausgangsadapter, BSPP
571060 SATZ, Füllstutzen, Zerk, abgedichtet
REPARATURSATZ, Behälter,
571183
Schmiermittel, 4-L-Modelle, enthält
Pos. 12, 13, 36, 40b, 56, 62
Teile
Menge
1
1
Handbuch-
Nummer
3A0523
3A0525
NA
3A0533
3A0534
3A0535
3A0522
NA
3A0534
43
