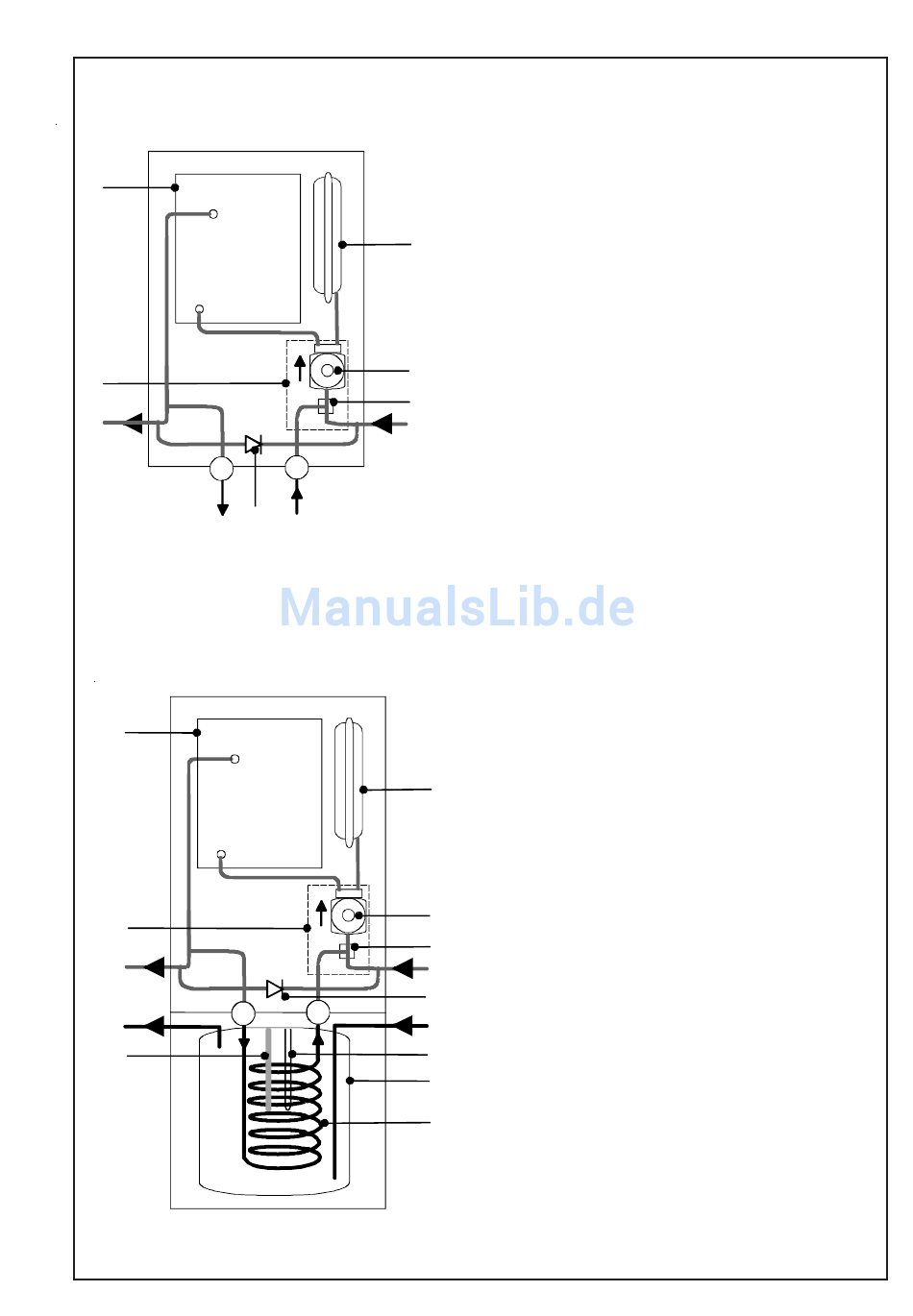

PLAN DER HAUPTBAUTEILE
1
2
3
Heizung + BWW-Erwärmer 160 SLV
1
2
3
10
25
Nur Heizung
4
5
14
4
4
5
5
9
8
7
6
1
Wärmebaugruppe (Gehäuse + Brenner)
2
Hydroblock
3
Heizungsabgang
4
Abgang BWW-Primärkreislauf
5
Rücklauf BWW-Primärkreislauf
6
Heizungsrücklauf
7
Ventil
8
Umlaufpumpe
9
Ausdehnungsgefäß (Heizkreislauf)
10
Ausgang des Brauchwarmwassers (BWW)
11
Eingang des Kaltbrauchwassers (BWW)
12
Behälter des Brauchwarmwassers
13
Heizschlange BWW-Wärmetauscher (160)
14
Bypassventil
15
Pumpe des Brauchwarmwassers
16
Plattenwärmetauscher
25
Anode
31
Fühler des Brauchwarmwassers
9
8
7
6
14
11
31
12
13
6
