10.3
Verbrennungskontrolle
Dieser Kessel ist mit einer „GAC"-Vorrichtung versehen, die permanent die Verbrennung und die Steuerung des Gasventils
kontrolliert.
Diese Vorrichtung erfordert keine Einstellung des Ventils.
Der Kessel wird auf Erdgas G20 eingestellt geliefert.
Für diese Gase reicht die Durchführung der Verbrennungskontrolle aus.
Für das Gas G31 müssen die im Kapitel 10.5 beschriebenen Änderungen vorgenommen werden.
Zum Kontrollieren der Verbrennung aktivieren Sie die Schornsteinfegefunktion an der Regelkonsole:
- Drücken Sie gleichzeitig die Tasten
B Wählen Sie die Schornsteinfegefunktion.
Die Funktion startet. Das Display zeigt „Ein" an. Das Symbol
Vergewissern Sie sich, dass die Funktion auf „Max. Kessellast" oder „Volllast" steht.
Sonst
B und dann
Zum Unterbrechen der Funktion wiederholen Sie den Vorgang. Wenn die Funktion deaktiviert ist,
zeigt das Display „Aus" an. Das Symbol

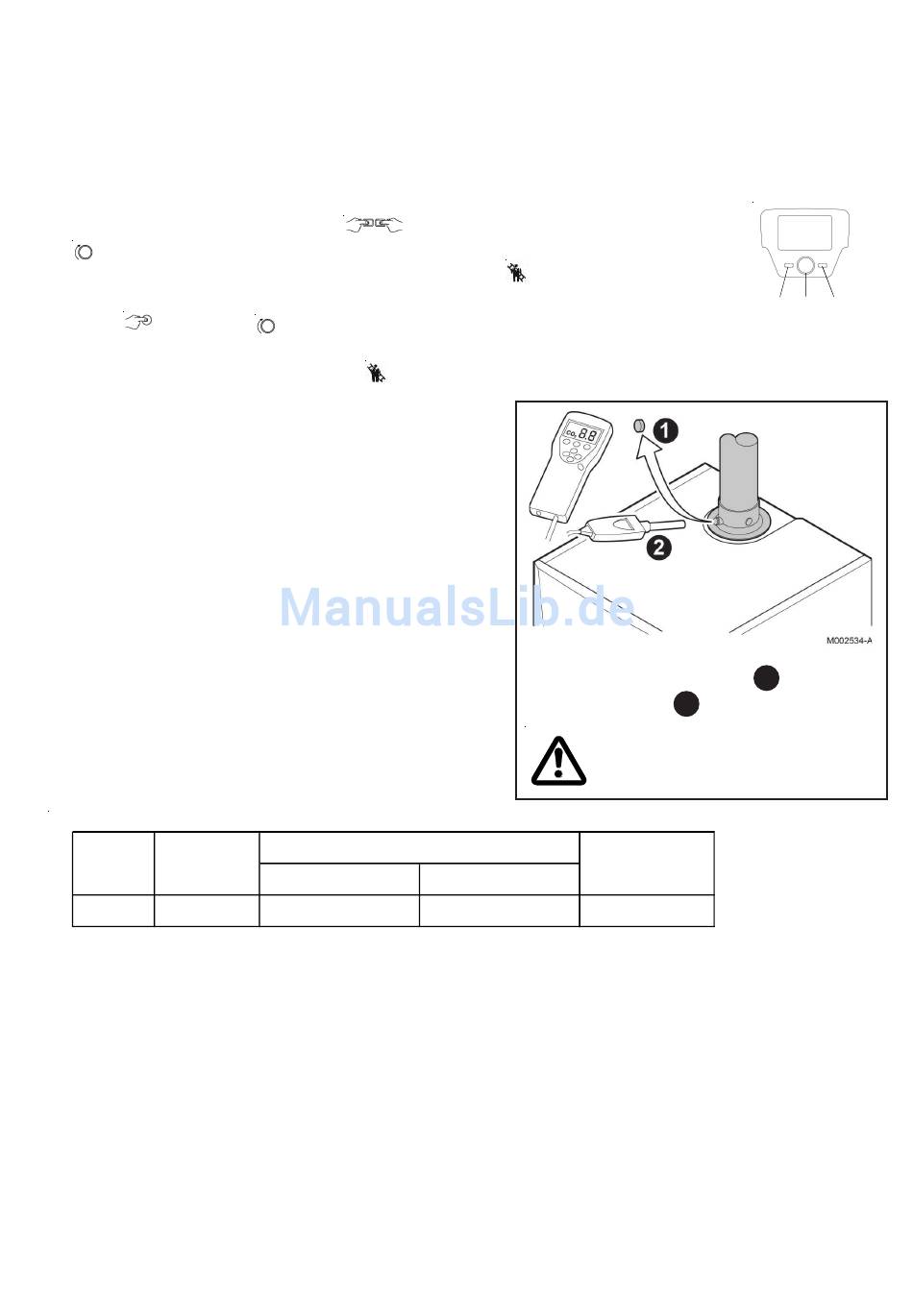

Die Messungen erfolgen bei geschlossenem dichten Kasten.
Das kombinierte Luftzuführungs-/Abgassystem des
Kessels ist mit zwei Anschlüssen für die Messungen
versehen. Ein Anschluss befindet sich am Abgasrohr und
dient zum Erfassen der Zusammensetzung der Abgase
sowie des Wirkungsgrads der Verbrennung. Der andere
Anschluss befindet sich am Luftzuführungsrohr, um bei
koaxialen Rohren zu kontrollieren, ob eventuell wieder
Abgase eindringen.
Über den Anschluss am Abgasrohr können folgende
Parameter erfasst werden:
• Temperatur der Abgase,
• Kohlendioxidkonzentration (CO
• Kohlenmonoxidkonzentration (CO),
Die Temperatur (<90°C) sowie das Nichtvorhandensein von
CO / CO
in der Frischluft muss über den Anschluss am
2
Luftzuführungsrohr erfasst werden.
Modell
Leistung
32
Pn (100%)
Bei der ersten Inbetriebnahme versucht das System, sich an die Gaszusammensetzung anzupassen. Dies kann zu CO
CO Werten außerhalb der definierten Bereiche führen. Wenn sich diese Werte nach einigen Zyklen immer noch außerhalb
der definierten Bereiche befinden, müssen folgende Elemente kontrolliert werden:
- Überprüfen Sie den Wert des Ionisationsstroms (siehe Kapitel 12.4),
- Überprüfen Sie die Position der Ionisationselektrode (siehe Kapitel 12.3),
- Überprüfen Sie, ob es keine Rückführung der Abgase in der Frischluft gibt: wenn CO
Rohre kontrolliert werden.
Während des normalen Betriebs führt der Kessel regelmäßig Verbrennungs-Selbstkontrollzyklen durch. In dieser Phase
können CO-Spitzenwerte über 1000 ppm in sehr kurzen Zeitspannen festgestellt werden.
A und C mindestens 6 Sekunden lang.
B, um sie einzustellen.
verschwindet.
),
2
Zulässiger CO
Gehalt (%)
2
G20
8,5 bis 9,6
erscheint.
Den Stopfen für die Abgasentnahme
Das Abgasmessgerät
WICHTIG
Am Ende der Kontrolle diese Anschlüsse
wieder schließen
Max CO (ppm)
G31
< 250
9,2 bis 10
23
A B
C
1
losschrauben
anschließen
2
> 0,5 %, muss die Montage der
2
-
2
