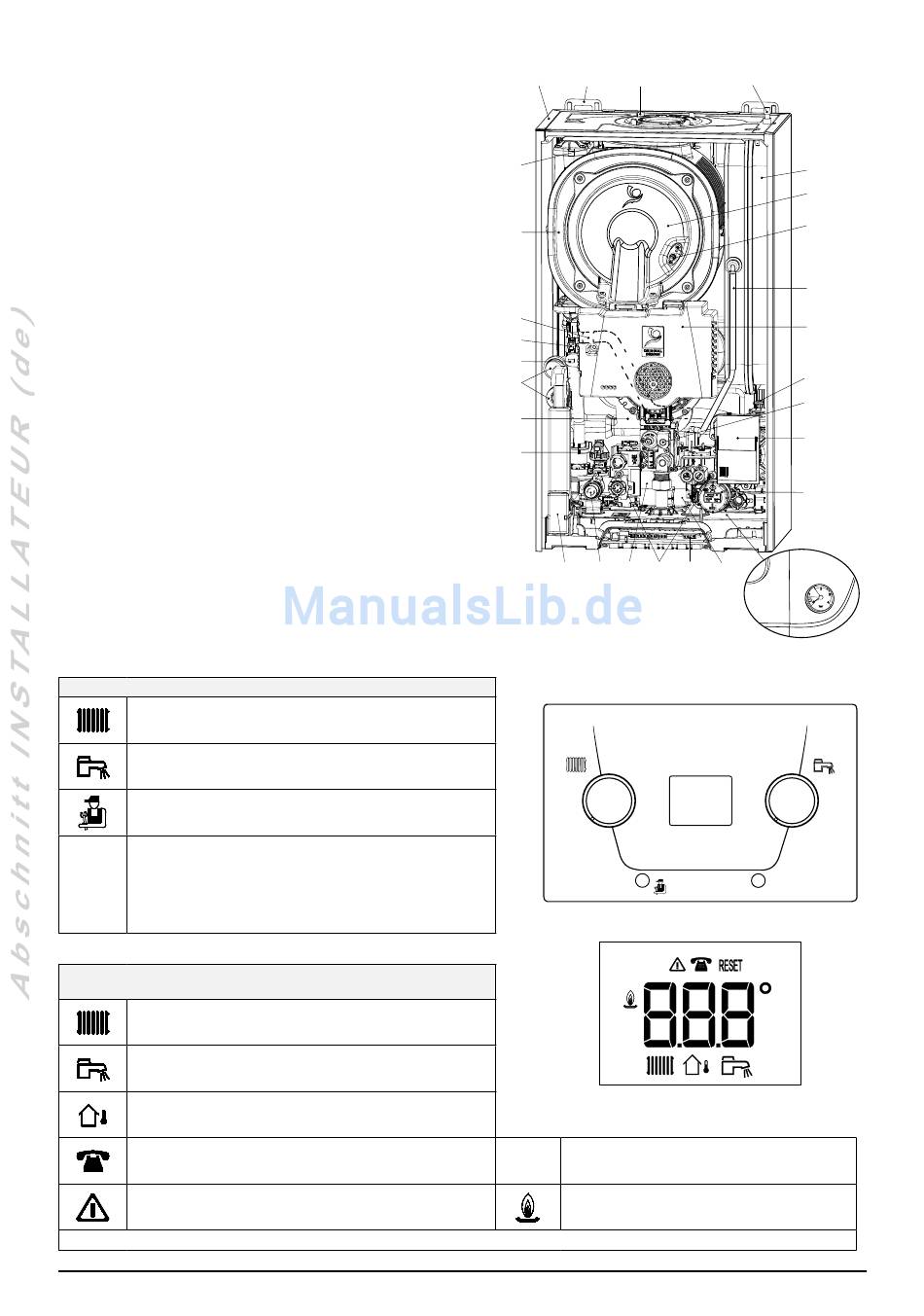

4.3 Hauptbauteile
1.
Gehäuse
2.
Haken für Wandbefestigungsbügel
3.
Befestigungsscheibe für den Kesseltransport (Schutz des
Wärmetauschers)
4.
Luftlade-/überwachungsventil Expansionsgefäß
5.
Expansionsgefäß
6.
Brennerflansch
7.
Zündungs-/Überwachungselektrode
8.
Verbindungsleitung Expansionsgefäß-Hydraulikkreis
9.
Luft-Gas-Baugruppe (Steuerkarte, Ventilator, Venturi-Düse)
10. Entlüftungsventil für Pumpe und Heizanlage
11. Gasventil
12. Pumpe
13. Dreiwegeventil
14. Manometer (am Bedienfeld montiert)
15. Vorrangfühler Trinkwarmwasser
16. Karte für elektrische Anschlüsse im Heizkessel
17. Befestigungsschrauben Plattenwärmetauscher
18. Plattenwärmetauscher für Trinkwarmwasser
19. Hydraulisches Sicherheitsventil
20. Siphon
21. Hydraulischer Druckschalter
22. Schalldämpfer
23. Schnellanschluss Siphon (mit Dichtungen)
24. Fühler Wasservorlauf Heizkreis
25. Sicherheitsthermostat (Grenztemperatur)
26. Fühler Wasserrücklauf Heizkreis (hinter dem Schalldämpfer)
27. Wasser-Abgas-Austauscher
28. Abgastemperaturfühler
4.4 Beschreibung der Bedientafel
ZEICHENERKLÄRUNG FÜR TASTEN UND DREHKNÖPFE
Manuelle Temperaturregelung Heizung
Manuelle Temperaturregelung Warmwasser
Aktivierung der Schornsteinfeger-Funktion
RESET-Taste
RESET
1 Sekunde = manuelles Störungs-Reset
5 Sekunden = manuelle Aktivierung der Entlüftungs-
Funktion (Absatz 8.4)
ZEICHENERKLÄRUNG DER AUF DEM DISPLAY ANGEZEIGTEN
SYMBOLE
*
Heizbetrieb ein
Warmwasserbetrieb ein
Außentemperatur
Wartungseingriff anfordern
Störung
*
Wenn das Symbol blinkt, ist eine Wärmeanforderung im Gang.
7654350 (Ausg.1-02/16)
*
52
1
2
3
28
27
26
25
24
23
22
21
20
19
18
17
MAX
OFF
RESET Die Störung von Hand zurücksetzen
Brennerzündung
4
5
6
7
8
9
10
11
12
13
14
16
15
BO-0000005
OFF
MAX
RESET
BO-000007
