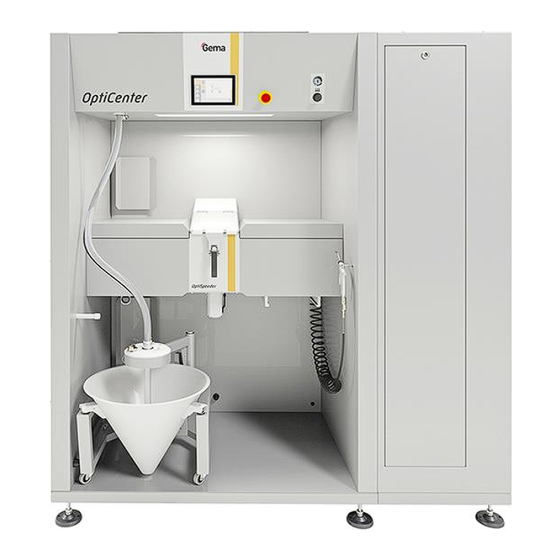

Gema OptiCenter OC07 Betriebsanleitung Und Ersatzteilliste

Pulvermanagement-zentrum
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Rev. 02
1011 545
Betriebsanleitung und Ersatzteilliste
Pulvermanagement-
Zentrum
OptiCenter OC07
Originalbetriebsanleitung

Werbung

loading

Verwandte Anleitungen für Gema OptiCenter OC07

Inhaltszusammenfassung für Gema OptiCenter OC07

  • Seite 1 Rev. 02 1011 545 Betriebsanleitung und Ersatzteilliste Pulvermanagement- Zentrum OptiCenter OC07 Originalbetriebsanleitung...
  • Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
  • Seite 3 Berührungsbildschirm Touch Panel ............19 Druckluftanzeigen ..................20 Bedienelemente ..................20 OptiSpeeder ..................... 20 Reinigungsschlauch ................. 21 Pulversack-Trichter** ................21 Vibrationswagen** ..................22 Pulverbehälter** ..................22 Ultraschall-Siebsystem US07**..............23 Pulverrückgewinnung** ................23 Pulverförderung zu Pistolen** ..............24 Inhaltsverzeichnis • 3 OptiCenter OC07...
  • Seite 4 Erdung des Pulvermanagement-Zentrums ............57 Druckluftversorgung ................58 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. 59 Rahmenbedingungen ................59 Grundsätzliches ..................59 Einsetzen der SD-Karte ..................60 SD-Karte einsetzen ................. 60 SD-Karte entfernen .................. 60 Parameterbeschreibung ..................60 4 • Inhaltsverzeichnis OptiCenter OC07...
  • Seite 5 Physikalische Bedingungen ..............106 Gefahrenhinweise .................. 106 Wartung während der Lagerung ................. 106 Wartungsplan ..................106 Wartungsarbeiten ................... 106 Lagerung und Transport des Bedienpanels ........... 106 Entsorgung Einleitung ......................109 Anforderungen an das ausführende Personal ........109 Inhaltsverzeichnis • 5 OptiCenter OC07...
  • Seite 6 Entsorgungsvorschriften ................ 109 Materialien ..................... 109 Demontieren der Baugruppen ................109 Ersatzteilliste Bestellen von Ersatzteilen .................. 111 OptiCenter OC07 ....................112 Konuswagen ....................... 113 Fluidisier-/Ansaugeinheit ..................114 OptiSpeeder – komplett ..................115 OptiSpeeder – Deckel ..................116 OptiSpeeder – Stab-Füllstandsensor ..............117 OptiSpeeder –...
  • Seite 7 Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit OptiCenter OC07 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen.
  • Seite 8 Art und Quelle der Gefahr! Mögliche Folgen der Gefahr ► Vermeiden der Gefahr Software-Version Dieses Dokument beschreibt die Bedienung des Produkts OptiCenter OC07 ab der Software-Version 1.4.12. Siehe Kapitel "Abfrage der Software-Version" auf Seite 54. 8 • Über diese Anleitung OptiCenter OC07...
  • Seite 9 Rev. 02 04/21 Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." Über diese Anleitung • 9 OptiCenter OC07...
  • Seite 10 Rev. 02 04/21 10 • Über diese Anleitung OptiCenter OC07...
  • Seite 11 Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen...
  • Seite 12 Vorschriften ausgeführt werden. – Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. WARNUNG Arbeiten ohne Anleitung Arbeiten ohne oder mit einzelnen Seiten aus dieser Anleitung, kann durch Nichtbeachten von sicherheitsrelevanten Informationen zu Sach- und Personenschaden führen.
  • Seite 13 Anforderungen an das ausführende Personal Es darf ausschliesslich Fachpersonal eingesetzt werden, welches an den eingesetzten Geräten (z.B. Kran) geschult ist. Bei Unsicherheiten Gema Switzerland GmbH kontaktieren. Verpackung Nicht erforderlich für internen Transport. Für externen Transport: siehe Kapitel "Ausserbetriebnahme / Lagerung" auf Seite 105...
  • Seite 14 Beschädigungsgefahr Das OptiCenter darf nicht komplett in die horizontale Lage gebracht werden, da die Konstruktion nicht dafür ausgelegt ist. ► Im Zweifelsfall Gema Switzerland GmbH kontaktieren! Verladen, Umladen, Entladen Für sämtliche Vorgänge sind dafür geeignete Hebegeräte zu verwenden. 14 • Transport...
  • Seite 15 Das Pulvermanagement-Zentrum ist für eine einfache und saubere Handhabung des Beschichtungspulvers konzipiert und wird mittels eines Touch Panel bedient. Das Zentrum funktioniert nur in Kombination mit den Gema- Pulverfördergeräten, die für die Förderung von Beschichtungspulver zu den Sprühpistolen vorgesehen sind.
  • Seite 16 Das Pulvermanagement-Zentrum eignet sich für einen Einsatz in Anlagen mit vollständig geschlossenem Pulverkreislauf: Fördern – Frischpulver direkt aus dem (Original-) Pulversack – Frischpulver aus einem Gema-Frischpulversystem – Pulver direkt aus dem optionalen Pulverbehälter – Präzisionsförderung aus dem OptiSpeeder zu den Applikatoren –...
  • Seite 17 Rev. 02 04/21 Technische Daten Elektrische Daten OptiCenter OC07 Anschlusswert 230 V+E+N Frequenz 50/60 Hz Schutzart IP54 Zulassungen II 3 D Pneumatische Daten OptiCenter OC07 Eingangsdruck min. 6,5 bar Druckluft-Wasserdampfgehalt max. 1,3 g/m³ Druckluft-Ölgehalt max. 0,1 mg/m³ Pulvertransport OptiCenter OC07...
  • Seite 18 Rev. 02 04/21 Abmessungen OptiCenter OC07 24 Pistolen 36 Pistolen Grundfläche* 1900 x 1700 1900 x 1950 (Breite x Tiefe) (mm) 2100 (2250 - Anschluss Bauhöhe (mm) OptiFeed) Gewicht (kg) Basisgewicht OptiCenter bestückt* mit Elektrostatik- und Anlagensteuerung Schallwert OptiCenter OC07...
  • Seite 19 Abb. 4: Aufbau Steuerungs-/Bedienungspanel Pistolen- und Achsensteuerungen Not-Halt-Schalter Hauptschalter Fluidisierung OptiSpeeder Applikationspumpen OptiSpeeder OptiSpray AP01 Pulversack-Halterung 10 Anschluss für Pulversack-Trichter mit Pulverbehälter-Entlüftung Vibrator Berührungsbildschirm Touch Panel Sämtliche notwendigen Bedienungsabläufe werden über den Touch Panel betätigt. Abb. 5: Produktbeschreibung • 19 OptiCenter OC07...
  • Seite 20 Rev. 02 04/21 Druckluftanzeigen Abb. 6: Gema-Default-Werte bei der Installation 0,5 bar 30Q1 AirMover (Normalbetrieb) 3 bar 30Q3 Fluidisierluft OptiSpeeder 2 bar 33Q2 Fluidisierluft Pulverbehälter 2 bar 33Q1 Fluidisierluft Fluidisier-/Ansaugeinheit Bedienelemente Abb. 7: Bezeichnung Funktion Berührungsbildschirm Touch Panel Anzeige Behälter voll (grün)
  • Seite 21 – Kann anstelle der Blaspistole im OptiCenter angeschlossen werden Abb. 9 Pulversack-Trichter** – Fassungsvermögen bis zu 25 kg – Schwenkbar für einfache Pulverentleerung – Fluidisier-/Ansauglanze – Anschluss für Frischpulver-Pumpe – Anschluss für Rückgewinnungspulver-Pumpe Abb. 10 Produktbeschreibung • 21 OptiCenter OC07...
  • Seite 22 Anschlussstelle für zurückgewonnenes Pulver – fluidisiert, mit Entlüftungsanschluss – geeignet für Metallicpulver – optional mit Niveausonde Beim Einsatz des Pulverbehälters muss die Entlüftung am Anschluss angeschlossen und der Kugelhahn (10) während des gesamten Betriebs offen sein. 22 • Produktbeschreibung OptiCenter OC07...
  • Seite 23 Für weitere Informationen siehe auch die Betriebsanleitung des Ultraschall-Siebsystems! Pulverrückgewinnung** – Wahlweise Pulverrückführung in den Pulversack-Trichter oder in den Pulverbehälter oder in die Absaugung – Steckposition (Absaugung) durch Sensor überwacht Die Parametrierung dieser Option findet am TouchPanel statt. Abb. 14 Produktbeschreibung • 23 OptiCenter OC07...
  • Seite 24 Zyklonabscheider (2) wieder von der Luft getrennt. Das abgeschiedene Pulver wird im integrierten Sieb (3) gereinigt und über eine Dichtstrom-Förderung (4) wieder zum OptiSpeeder (9) gefördert, wo es erneut für die Beschichtung aufbereitet wird. 24 • Produktbeschreibung OptiCenter OC07...
  • Seite 25 Feinanteil) geht in den Nachfilter (5). Der Nachfilter scheidet das Pulver in einen Abfallbehälter (6) ab, der direkt unter den Filterelementen angeordnet ist und der sehr einfach zu entleeren ist. Die gereinigte Luft verlässt dann den Filter und wird direkt in den Arbeitsraum zurückgeführt. Produktbeschreibung • 25 OptiCenter OC07...
  • Seite 26 Rev. 02 04/21 26 • Produktbeschreibung OptiCenter OC07...
  • Seite 27 Konfigurations- und Parameterdatenverwaltung – Alarmhandling – Diagnosefunktionalitäten – Betriebsdatenerfassung – Speicherung von Betriebsdaten auf SD-Karten – Datenaustausch mit übergeordneten Anlagensteuerungen (Option) – 7,0“-Anzeige mit Symbolik-Elementen – TFT-Farbbildschirm mit Touchscreen-Funktion – CAN-Bus-Technologie – Mehrsprachige Ausführung Touch Panel / Bedienungspanel • 27 OptiCenter OC07...
  • Seite 28 Technologie Projected Capacitive Touch (PCT) Bildschirmdiagonale 7,0" Auflösung 1024 x 600 Pixel (WXGA) ≈ 16,7 Mio (Farbtiefe 24 Bit) Anzahl Farben Anzeigefläche 154 x 90 mm Bedienung Multifinger Touch Frontscheibe entspiegelt, kratzfest 28 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 29 Zur Identifizierung des Geräts ist auf dessen Rückseite ein Typenschild angebracht. Das Typenschild enthält unter anderem die folgenden Informationen: – Typenbezeichnung – Version – Erforderliche Stromversorgung – Serien-Nr. – Anordnung von Schnittstellen und Bedienelementen Abb. 18: Typenschild Touch Panel / Bedienungspanel • 29 OptiCenter OC07...
  • Seite 30 Bedien- und Anzeigeelemente anzeigen Display, Touch- Sensor Erfassung der Betätigung der auf dem Display dargestellten Bedienelemente. Die Bedienung erfolgt durch Berührung mit den Fingern. Steckplatz für SD-Karte SD-Karten Slot Beendet das Visualisierung-Programm CTRL-Taster 30 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 31 RS-232, nicht galvanisch getrennt, SUB- COM1 D-Stecker 9-polig RS-485, nicht galvanisch getrennt, SUB- COM2 D-Stecker 9-polig CAN1, nicht galvanisch getrennt, SUB-D- Stecker 9-polig Steckverbinder MSTB, 3-polig Stromversorgung SDSC oder SDHC nach SDA SD-Karten Slot Spezifikation 2.0 Touch Panel / Bedienungspanel • 31 OptiCenter OC07...
  • Seite 32 Die Funktionstasten sind auf der Bedienoberfläche verteilt. Beschichten mit Reinigungsbetrieb Rückgewinnung Beschichten ohne Rückgewinnung (in den Hauptmenü Abfallbehälter) OptiCenter AUS Vibrator EIN/AUS (2 Sekunden gedrückt halten) Pistolenschlauch- Absaugung EIN/AUS Spülung 32 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 33 Reinigung (schnell) Reinigung (Prozedur Übersicht einstellbar) Reinigungszeiten Reinigung EIN Reinigung AUS OptiSpeeder entleeren OptiSpeeder ausblasen Frischpulver-Pumpe Pulverschläuche reinigen reinigen Farbzustände Hintergrundfarbe grau = vorhanden, aber nicht aktiv Hintergrundfarbe orange = aktiver Zustand Touch Panel / Bedienungspanel • 33 OptiCenter OC07...
  • Seite 34 Bei höchstem Anspruch an die Beschichtungsqualität Betriebsart Handbeschichtung In dieser Beschichtungsart wird ohne Rückgewinnung des Pulvers gearbeitet - das Pulver, das nicht am Objekt haftet, gelangt direkt in den Abfall. Verwendung dieser Betriebsart: – Bei kleineren Beschichtungsaufgaben 34 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 35 Benutzerebenen und Zugriff Der Benutzer muss nicht eingeloggt sein, um das OptiCenter mit seinen Grundfunktionen zu betreiben. Die Anlagensteuerung bietet die Möglichkeit, die Zugriffsrechte der verschiedenen Benutzer zu definieren. Der Zugriff erfolgt nur nach Touch Panel / Bedienungspanel • 35 OptiCenter OC07...
  • Seite 36 Rev. 02 04/21 Eingabe von entsprechendem Passwort. Gewisse Funktionen sind je nach Benutzerebene verfügbar, die vorgängig definiert wurde. Die Software verfügt standardmässig über 5 von Gema vordefinierte Benutzerebenen: – Benutzerebene 0 (Admin) – Benutzerebene 1 (Gema Service) – Benutzerebene 2 (user 1) –...
  • Seite 37 Keine Gewalt beim Einsetzen anwenden. SD-Karte in den SD-Karten-Schlitz drücken, bis sie einrastet. SD-Karte entfernen SD-Karte bis zum Anschlag in den SD-Karten-Schlitz drücken. SD-Karte aus dem SD-Karten-Schlitz herausziehen. SD-Karte zum Schutz in ihrer Transportverpackung lagern. Touch Panel / Bedienungspanel • 37 OptiCenter OC07...
  • Seite 38 Die Steuerung ist ein CAN-Master-System. Sie bildet mit den CAN-Slave- Teilnehmern das Netzwerk. Die Verdrahtung und Topologie des CAN-Netzwerks wird durch das Elektroschema vorgegeben. CAN-Bus-Netzwerk 1 CAN-Bus-Netzwerk 2 Abb. 22: Anlagenintegration mit CAN-Bus 38 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 39 Drücken auf das Symbol in der Log-in-Statusleiste falls sich vorher ein anderer Benutzer abgemeldet hat Abb. 23: Log-in Anmelden durch Benutzerauswahl Anmelden durch Eingabe des Benutzernamens Eingabe des Benutzerpassworts Bestätigen Abbrechen Log-in-Status: Benutzer angemeldet Benutzer abgemeldet Touch Panel / Bedienungspanel • 39 OptiCenter OC07...
  • Seite 40 Abb. 25: Log-in – Benutzerauswahl Gewünschtes Benutzerprofil auswählen und mit der Taste bestätigen Alternativ kann der Benutzer seinen eigenen Namen direkt eingeben, indem er auf die Taste Benutzer drückt Abb. 26: Log-in – Benutzereingabe 40 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 41 Rev. 02 04/21 Benutzernamen eingeben und mit RET bestätigen Taste Passwort drücken Abb. 27: Log-in – Passworteingabe Passwort eingeben und mit RET bestätigen Abb. 28: Taste drücken. – Folgende Maske wird angezeigt: Abb. 29: Touch Panel / Bedienungspanel • 41 OptiCenter OC07...
  • Seite 42 Einstellungen nicht zugänglich und damit gesperrt sein. – Siehe Kapitel "Verfügbare Funktionen nach Benutzerebene" auf Seite 36. Benutzer anlegen Taste drücken Folgende Seite wird angezeigt: Abb. 30: Taste drücken – Folgende Seite wird angezeigt: 42 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 43 Taste drücken – Folgende Seite wird angezeigt: Abb. 32: Taste "Benutzer" drücken – Eine Tastatur wird geöffnet, mit der der Name für den neuen Benutzer eingegeben werden kann. Abb. 33: Benutzernamen eingeben Touch Panel / Bedienungspanel • 43 OptiCenter OC07...
  • Seite 44 10. Passwort eingeben 11. Taste RET drücken, um zu bestätigen 12. Taste "Passwort bestätigen" drücken – Eine Tastatur wird geöffnet, mit der das Passwort für den neuen Benutzer erneut eingegeben werden muss. 44 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 45 Benutzer und kann jederzeit gelöscht oder geändert werden. Benutzer löschen Im Menü Einstellungen Taste drücken – Folgende Seite wird angezeigt: Abb. 37: Taste "Benutzer" drücken – Eine Tastatur wird geöffnet, mit der der zu löschende Benutzername eingegeben werden kann. Touch Panel / Bedienungspanel • 45 OptiCenter OC07...
  • Seite 46 Ein entsprechender Dialog wird geöffnet. Abb. 39: Mit den Pfeilsymbolen (<<, <, >, >>) den zu löschenden Benutzer wählen. Taste RET drücken, um zu bestätigen Taste drücken – Folgende Seite wird angezeigt: 46 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 47 Abb. 40: Benutzer-Passwort ändern Im Menü Einstellungen Taste drücken Folgende Seite wird angezeigt: Abb. 41: Taste "Passwort" drücken – Eine Tastatur wird geöffnet, mit der das zuletzt verwendete Passwort eingegeben werden kann. Touch Panel / Bedienungspanel • 47 OptiCenter OC07...
  • Seite 48 Taste RET drücken, um zu bestätigen 10. Taste drücken Benutzer suchen Mit dieser Funktion können alle angelegten und aktiven Benutzer angezeigt werden. Taste drücken Folgende Seite wird angezeigt: Abb. 43: 48 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 49 Die Benutzersprache stellt einen Bestandteil vom Benutzerprofil dar und kann bei Bedarf in eine der bereits vorinstallierten Sprachen geändert werden. Bei jedem Einloggen wird die ausgewählte Sprache geladen. Taste drücken Folgende Seite wird angezeigt: Touch Panel / Bedienungspanel • 49 OptiCenter OC07...
  • Seite 50 Rev. 02 04/21 Abb. 46: Taste drücken – Folgende Seite wird angezeigt: Abb. 47: Taste SPRACHE drücken – Folgende Seite wird angezeigt: Abb. 48: Gewünschte Sprache wählen 50 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 51 – Im Zweifelsfalle den internen IT-Dienst kontaktieren. Einsetzen der SD-Karte: Siehe Kapitel "Einsetzen der SD-Karte" auf Seite Diagnose Taste drücken Folgende Seite wird angezeigt: Abb. 49: Taste drücken Folgende Seite wird angezeigt: Touch Panel / Bedienungspanel • 51 OptiCenter OC07...
  • Seite 52 Rev. 02 04/21 Abb. 50: Eingänge ► Taste drücken Folgende Seite wird angezeigt: Abb. 51: Ausgänge 52 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 53 Mode waste Betriebsart Beschichten ohne Rückgewinnung (waste) Summierte produktive Zeit in der Mode spray Betriebsart Beschichten mit Rückgewinnung (spray) Summierte produktive Zeit in der Mode Reinigung Betriebsart Reinigung Anzahl von Farbwechseln Anzahl Farbwechsel Touch Panel / Bedienungspanel • 53 OptiCenter OC07...
  • Seite 54 Bei unsachgemässer Handhabung besteht Explosionsgefahr durch die im Bedienpanel verbaute Lithium-Batterie. ► Bedienpanel fachgerecht entsorgen. Die Wertstoffe dem örtlichen Wertstoffkreislauf zuführen. Nicht mehr benutzte Bedienpanel müssen nach den örtlich geltenden Vorschriften fachgerecht entsorgt werden. 54 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 55 WARNUNG Spannungsführende Bauteile Bei Berührung Tod durch Stromschlag ► Nur ausgebildete, autorisierte Fachkräfte dürfen den Elektroteil öffnen ► Sicherheitszeichen beachten Stromnetz und Versorgungsleitungen trennen. Sämtliche Produktabdeckungen entfernen. Produkt ist für Demontage vorbereitet. Touch Panel / Bedienungspanel • 55 OptiCenter OC07...
  • Seite 56 Rev. 02 04/21 56 • Touch Panel / Bedienungspanel OptiCenter OC07...
  • Seite 57 Eine schlechte bzw. keine Erdverbindung kann zur Gefährdung des Bedieners führen. ► Alle Metallteile des OptiCenter entsprechend den allgemeinen, örtlichen Vorschriften erden. ► Erdung regelmässig überprüfen. Für den Potentialausgleich ist an der Rückseite des OptiCenter eine entsprechende Anschlussstelle vorgesehen. Montage / Anschluss • 57 OptiCenter OC07...
  • Seite 58 Das OptiCenter erfordert einen Anschluss an ein ausreichend dimensioniertes Druckluftnetz. Für einen einwandfreien Betrieb muss am Hauptdruckregler der Druck von 6 bar eingestellt werden. Abb. 54: Druckluftversorgung Die anderen Druckregler des Systems werden werkseitig gemäss dem Pneumatikschema voreingestellt. 58 • Montage / Anschluss OptiCenter OC07...
  • Seite 59 Bei der Ansaugstelle muss eine homogene Fluidisierung gewährleistet sein, damit sich keine Luftkanäle (Krater) bilden – Der Verbindungsschlauch zwischen dem AirMover und der Kabine soll möglichst kurz sein. Ab 7 m muss ein zusätzlicher AirMover installiert werden. Inbetriebnahme • 59 OptiCenter OC07...
  • Seite 60 Im Menü «Konfiguration» und den dazugehörigen Untermenüs werden Parameter des OptiCenter bearbeitet und angezeigt. Je nach Zugriffsstufe des angemeldeten Benutzers können Parameter bearbeitet oder nur angezeigt werden. Einige Parameter sind ausschliesslich dem Gema-Service vorbehalten. Je nach Auswahl der Optionen werden zusätzliche Parameter eingeblendet und ausgeblendet. Parameter...
  • Seite 61 Zeit bis Start Rückgewinnung Im Beschichtungsbetrieb mit 0-600 s 3442 nach Farbwechsel Rückgewinnung (spray) wird bei erhöhten Qualitätsanforderungen nach einem Farbwechsel das Rückgewinnungspulver zuerst in den Nachfilter (waste) und nach Ablauf der eingestellten Zeit in den OptiSpeeder gefördert. Inbetriebnahme • 61 OptiCenter OC07...
  • Seite 62 50 % vom applizierten Pulver am Objekt haften bleibt. Um die Qualität der Beschichtung aufrecht zu erhalten, kann ein Teil des Rückgewinnungspulvers dem System entnommen und durch Frischpulver substituiert werden. OC für Retrofit 0 / 1 3480 62 • Inbetriebnahme OptiCenter OC07...
  • Seite 63 Hauptschalter in die ON-Stellung drehen. – Die Steuerung startet das Betriebssystem, die SPS-Steuerung und die Bediensoftware bis zur Hauptseite. Abb. 55: Hauptseite (nicht eingeloggt) Symbol in der Log-in-Statusleiste drücken, um sich mit Benutzernamen und Passwort einzuloggen Bedienung / Betrieb • 63 OptiCenter OC07...
  • Seite 64 Beschichten ohne Rückgewinnung (in den Abfallbehälter) Reinigungsbetrieb Alle anderen Anlagekomponenten in den richtigen Betriebsmodus bringen (mehr dazu siehe jeweilige Betriebsanleitung) – Sind einige Anlagekomponenten noch nicht betriebsbereit, wird eine entsprechende Meldung angezeigt. Beschichten mit Rückgewinnung (spray) 64 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 65 Das Pulver sollte leicht "köcheln", ansonsten am entsprechenden Druckregler neu einstellen Pulverniveau visuell überprüfen – Der OptiSpeeder wird überfüllt / Der Füllstand im OptiSpeeder wird unterschritten --> siehe Kapitel "Störungsbehebung" auf Seite 101 Bedienung / Betrieb • 65 OptiCenter OC07...
  • Seite 66 ► US-Sieb in den OptiSpeeder einsetzen ACHTUNG Verstopfung des US-Siebes** US-Sieb kann verstopfen, wenn es im Konfigurations-Menü nicht konfiguriert wurde und doch im OptiSpeeder eingesetzt wird (Betrieb ohne oder mit zu geringer Siebleistung). ► US-Sieb richtig parametrisieren 66 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 67 Pulver in den optionalen grossvolumigen Pulverbehälter zurückführt werden. Dort wird das zurückgewonnene Pulver mit dem Frischpulver vermengt und fluidisiert und für den Transport in den OptiSpeeder vorbereitet. Pulverbehälter einsetzen und Fluidisierung anschliessen Absaugung anschliessen und Kugelhahn öffnen Bedienung / Betrieb • 67 OptiCenter OC07...
  • Seite 68 Beschichtung zu starten Fluidisierung des Pulverbehälters am entsprechenden Manometer einstellen und optisch kontrollieren Diese Funktion kann jederzeit deaktiviert werden. Das zurückgewonnene Pulver wird dann direkt in den OptiSpeeder zurückgeführt. – Taste oder drücken 68 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 69 Beschichten ohne Rückgewinnung (waste) zum Beschichten mit Rückgewinnung (spray) eingestellt. Dabei wird mittels Quetschventil-Verteiler das Rückgewinnungspulver während der einstellbaren Zeit dem Nachfilter zugeführt. Nach Ablauf der im Parameter 3442 eingestellten Zeit wird das Rückgewinnungspulver wieder dem Pulverkreislauf zugeführt. Bedienung / Betrieb • 69 OptiCenter OC07...
  • Seite 70 Pulverniveau erreicht wird. Das Beschichtungssystem ist richtig eingestellt, wenn die Pulver- Auffangeinheit (unter dem Zyklon) sich nicht überfüllt. – Dies muss mit dem Parameter 3460 eingestellt werden Abb. 57: (Siehe Kapitel "Parameterbeschreibung" auf Seite 60.) 70 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 71 Möglichst hoher Erstauftragswirkungsgrad wirkt stabilisierend auf den Farbton bei grossen Produktionslosen in gleicher Farbe. Um dies zu erreichen, wird folgendes empfohlen: – Einsatz einer Lückensteuerung – dichte, optimierte Objektaufhängung – gut gewartete und eingestellte Applikationsgeräte Bedienung / Betrieb • 71 OptiCenter OC07...
  • Seite 72 – Bei Bedarf am entsprechenden Druckregler neu einstellen Abb. 59: Siehe Kapitel "Parameterbeschreibung" auf Seite 60. 100%-Abgleich (Teach 100%) Voraussetzungen – Anmeldung als "User" – Der OptiSpeeder muss mit Frischpulver gefüllt werden können 72 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 73 Beschichtungsmodus wählen (spray oder waste) Taste drücken Abb. 60: Taste Teach Level Sensor drücken Abb. 61: Taste gedrückt halten – der OptiSpeeder wird befüllt OptiSpeeder-Deckel von Zeit zu Zeit öffnen und den Füllstand visuell prüfen Bedienung / Betrieb • 73 OptiCenter OC07...
  • Seite 74 10 mm Abb. 62: – das Pulver erreicht das Niveau 10 mm unterhalb der Metallbuchse des Sensors Taste Teach 100% drücken (Einlerndauer > 10 Sekunden) Abb. 63: Der 100%-Abgleich-Vorgang wird bestätigt (✔) Abb. 64: 74 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 75 Vibrator schaltet aus OptiCenter reinigen – Siehe Kapitel "Reinigung" auf Seite 81. Hauptschalter in die OFF-Stellung drehen – die Innenbeleuchtung erlischt Pulversack wechseln Visuell den Pulverstand im Trichter kontrollieren Vollen Pulversack bereithalten Bedienung / Betrieb • 75 OptiCenter OC07...
  • Seite 76 Rev. 02 04/21 einschalten, falls nicht bereits eingeschaltet 11. Den benutzten Pulversack mit dem Restpulver umleeren, gegebenenfalls fachgerecht in den Abfall entsorgen 76 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 77 ► OptiSpeeder-Deckel MIT US-Sieb einsetzen US-Sieb kann verstopfen, wenn es im Konfigurations-Menü nicht konfiguriert wurde und im OptiSpeeder eingesetzt wird. ► OptiSpeeder-Deckel OHNE US-Sieb einsetzen Gewünschte Betriebsart wählen Nicht beschichten, bevor das eingestellte Pulverniveau erreicht ist. Bedienung / Betrieb • 77 OptiCenter OC07...
  • Seite 78 Der OptiSpeeder wird überfüllt / Der Füllstand im OptiSpeeder wird unterschritten --> siehe Kapitel "Störungsbehebung" auf Seite 101 11. Jetzt kann beschichtet werden Falls eine Fehlermeldung angezeigt wird, den Fehler beheben und die Fehlermeldung quittieren, damit der Beschichtungsprozess weiter läuft. 78 • Bedienung / Betrieb OptiCenter OC07...
  • Seite 79 Beschichtungsqualität! – Die bei der Wartung auszutauschenden Teile sind als Ersatzteile erhältlich. Weitere Informationen finden Sie im Kapitel "Ersatzteilliste". Allgemeines Das Produkt ist so konstruiert, dass nur eine minimale Wartung benötigt wird. Wartung / Instandsetzung • 79 OptiCenter OC07...
  • Seite 80 Sobald eine ungewöhnliche Geräuschentwicklung entsteht, die Maschine sofort stoppen. Die Komponenten an der Geräuschquelle prüfen. Wenn keine eindeutige Ursache feststellbar ist, dann Kontakt mit dem Kundendienst von Gema aufnehmen. Verschleissteile Die Verschleissteile, die bei der Wartung ersetzt werden, sind einzeln erhältlich (siehe Ersatzteilliste).
  • Seite 81 ► Der OptiSpeeder darf nur mit aufgesetztem Deckel OHNE US- Sieb gereinigt werden. Reinigungsvorgang (Standard) Beschichtungsvorgang beenden Taste für 2 Sekunden gedrückt halten, um den Bechichtung- Modus zu verlassen. Auf der Anzeige erscheint folgende Maske: Wartung / Instandsetzung • 81 OptiCenter OC07...
  • Seite 82 Rev. 02 04/21 Gewünschten Reinigungsmodus wählen – Abluft startet automatisch 82 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 83 OptiSpeeder fliesst in den Pulversack 16. Der Prozessschritt ist abgeschlossen, wenn die Taste aussieht. Bei Bedarf kann die Taste nochmals betätigt werden. Dies ist das Anzeichen, dass der nächste Reinigungsschritt aktiviert wird. Wartung / Instandsetzung • 83 OptiCenter OC07...
  • Seite 84 Steuerungen OptiStar wird das entsprechende Reinigungsprogram angezeigt: 23. Der Prozessschritt ist abgeschlossen, wenn dieses Symbol angezeigt wird. – Bei Bedarf kann die Taste nochmals betätigt werden. Ansonsten wird der nächste Reinigungsschritt aktiviert. 84 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 85 Nur der angewählte Reinigungsschritt wird ausgeführt. 26. OptiSpeeder-Innenraum visuell kontrollieren, falls notwendig mit Druckluftpistole reinigen 27. Jetzt kann bereits die Kabinen gereinigt werden: Entsprechenden Befehl an der Steuerung MagicControl aktivieren 28. OptiCenter reinigen 29. Monozyklon öffnen Wartung / Instandsetzung • 85 OptiCenter OC07...
  • Seite 86 Reinigung mit Rückgewinnung in den Pulverbehälter** Um diese Funktion nutzen zu können, muss der Parameter 3413 gesetzt und die optionale Erweiterung "Pulverrückgewinnung" installiert sein. – Siehe Kapitel "Parameterbeschreibung" auf Seite 60. Beschichtungsvorgang beenden 86 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 87 Rev. 02 04/21 Taste für 2 Sekunden gedrückt halten, um den Beschichtung-Modus zu verlassen. Auf der Anzeige erscheint folgende Maske: Gewünschten Reinigungsmodus wählen – Abluft startet automatisch Sicherstellen, dass der Rückgewinnungsschlauch am Pulverbehälter angeschlossen ist Wartung / Instandsetzung • 87 OptiCenter OC07...
  • Seite 88 12. Start drücken Der Reinigungsvorgang kann bei Bedarf jederzeit durch das Drücken auf die Stopp-Taste unterbrochen werden. 14. Das Quetschventil unter dem OptiSpeeder öffnet, und das Pulver aus dem OptiSpeeder fliesst in den Pulverbehälter 88 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 89 (nach ca. 180 Sekunden bei der Intensivreinigung und ca. 30 Sekunden bei der Schnellreinigung). – Pulverschläuche werden gereinigt, das Pulver wird in die Kabine transportiert – Das Pulver wird aus der Kabine gefördert Wartung / Instandsetzung • 89 OptiCenter OC07...
  • Seite 90 Das anfallende Pulver wird in den Pulverbehälter gefördert 24. Nachdem die Kabine gereinigt wurde, den Rückgewinnungsschlauch in die Reinigungsposition umstecken 25. Die Reinigung der Rückgewinnungsschläuche startet automatisch (sensorüberwacht) 26. Der Prozess ist abgeschlossen, wenn diese Maske angezeigt wird: 90 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 91 Beim Rückspülen des Transportschlauches kann das Sieb beschädigt werden. ► Das Sieb während dieses Reinigungsschrittes ganz ausschwenken. 30. Sieb langsam ausschwenken und dabei mit der Blaspistole reinigen 31. Knopf am Monozyklon drücken – Der Reinigungsprozess wird gestartet. Wartung / Instandsetzung • 91 OptiCenter OC07...
  • Seite 92 Bei Verdacht auf zu viel Pulver im System muss der Prozess überwacht und gegebenenfalls abgebrochen werden. Beschichtungsvorgang beenden Taste für 2 Sekunden gedrückt halten, um den Bechichtung- Modus zu verlassen. Auf der Anzeige erscheint folgende Maske: 92 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 93 Rev. 02 04/21 Gewünschten Reinigungsmodus wählen – Abluft startet automatisch 13. Start drücken Der Reinigungsvorgang kann bei Bedarf jederzeit durch das Drücken auf die Stopp-Taste unterbrochen werden. Wartung / Instandsetzung • 93 OptiCenter OC07...
  • Seite 94 16. Der Prozessschritt ist abgeschlossen, wenn die Taste aussieht. Bei Bedarf kann die Taste nochmals betätigt werden. Dies ist das Anzeichen, dass der nächste Reinigungsschritt aktiviert wird. 19. Absaugung anschliessen und Kugelhahn öffnen 20. Rückgewinnungsschlauch am Deckel anschliessen 94 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 95 Pulverschläuche werden gereinigt, das Pulver wird in die Kabine transportiert – Das Pulver aus der Kabine wird via Zyklon in den Pulversack gefördert – an den Steuerungen OptiStar wird das entsprechende Reinigungsprogram angezeigt: Wartung / Instandsetzung • 95 OptiCenter OC07...
  • Seite 96 Das Pulver wird in den Pulversack befördert 29. Nachdem die Kabine gereinigt wurde, GK-Kupplung in die Reinigungsposition umstecken 30. Die Reinigung der Rückgewinnungsschläuche startet automatisch (sensorüberwacht) 31. Der Prozess ist abgeschlossen, wenn diese Maske angezeigt wird: 96 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 97 Blaspistole reinigen 39. Das Zykloninnere mit der Reinigungslanze reinigen 40. Siebmaschine und Trichter am Zyklon wieder anschliessen 41. Falls mit einer neuen Farbe weiter gearbeitet werden soll: Siehe Kapitel "Farbwechsel" auf Seite 77. ANSONSTEN Wartung / Instandsetzung • 97 OptiCenter OC07...
  • Seite 98 (77 °F). Periodische Kontrolle Die periodische Kontrolle beinhaltet die Begutachtung sämtlicher Anschlusskabel und Schläuche. Sobald Beschädigungen an Kabeln oder Schläuchen festgestellt werden, sind die entsprechenden Teile unverzüglich zu ersetzen. Sämtliche Stecker müssen festgezogen sein. 98 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 99 Rev. 02 04/21 Instandsetzungsarbeiten Bei Fehlfunktionen oder Störungen muss das Produkt von einer von Gema autorisierten Servicestelle überprüft und repariert werden. Die Reparatur darf nur von Fachkräften ausgeführt werden. Durch unsachgemässe Eingriffe können erhebliche Gefahren für Benutzer oder Anlage entstehen, und bei eventuellen Schäden entfällt...
  • Seite 100 Rev. 02 04/21 100 • Wartung / Instandsetzung OptiCenter OC07...
  • Seite 101 Abluftklappe bewegt sich nicht Auf Gängigkeit kontrollieren oder ersetzen Ringinjektor verstopft oder reinigen Keine AirMover-Funktion im verschmutzt OptiSpeeder Entsprechendes Ventil in der Funktion am entsprechenden Ventilinsel defekt oder Ausgang kontrollieren (siehe verschmutzt auch "Pneumatikschema") ggf. ersetzen Störungsbehebung • 101 OptiCenter OC07...
  • Seite 102 – Beschichtungsbetrieb Druckregler defekt oder falsch eingestellt – Drosselventil an der Niveausonde defekt oder falsch eingestellt Optionale Booster-Funktion Funktion am entsprechenden nicht gegeben Ausgang kontrollieren (siehe auch "Pneumatikschema") ggf. ersetzen Entsprechendes Magnetventil reinigen oder ersetzen 102 • Störungsbehebung OptiCenter OC07...
  • Seite 103 – Schlauch verstopft Rückgewinnungssystem überprüfen – Niveausonde kontrollieren (siehe oben) – Zyklontrichter auf Pulverkrater kontrollieren – Gema-Service kontaktieren Pulverpumpe wird gestoppt Überdruck Rückgewinnung- Pulverpumpe – Schlauch verstopft oder Rückgewinnungssystem falsch angeschlossen überprüfen bzw. richtig anschliessen Störungsbehebung • 103 OptiCenter OC07...
  • Seite 104 Das eingesetzte Pulver Schritt 4-8 wiederholen (Siehe Der Füllstand ist in der unterscheidet sich stark in Kapitel "100%-Abgleich (Teach Hauptmaske auf 100% seiner Charakteristik, 100%)" auf Seite 72.) eingestellt, wird aber im Fluidisierbarkeit und Dichte. OptiSpeeder unterschritten 104 • Störungsbehebung OptiCenter OC07...
  • Seite 105 Aus Sicherheitsgründen ist das Produkt vertikal zu lagern. Raumbedarf Der Raumbedarf entspricht der Grösse der Bauteile plus Verpackung. Die Bodentragfähigkeit sollte min. 500 kg/m² betragen. Beim Abstand zu Nachbargeräten bestehen keine besonderen Anforderungen Ausserbetriebnahme / Lagerung • 105 OptiCenter OC07...
  • Seite 106 ► Bedienpanel nicht direkter Wärmestrahlung von Heizgeräten aussetzen. Für den Transport und die Lagerung des Bedienpanels müssen die Umgebungsbedingungen erfüllt sein. Die max. Umgebungstemperatur für die Lagerung und den Transport darf den spezifizierten Wert nicht übersteigen: 106 • Ausserbetriebnahme / Lagerung OptiCenter OC07...
  • Seite 107 Bei der Lagerung und Transport in kalter Witterung und bei extremen Temperaturunterschieden darauf achten, dass sich keine Feuchtigkeit am und im Gerät niederschlägt (Betauung). Bei Betauung darf das Gerät erst eingeschaltet werden, nachdem es absolut trocken ist. Ausserbetriebnahme / Lagerung • 107 OptiCenter OC07...
  • Seite 108 Rev. 02 04/21 108 • Ausserbetriebnahme / Lagerung OptiCenter OC07...
  • Seite 109 Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen.
  • Seite 110 Explosionsgefahr Lithium-Batterie Bei unsachgemässer Handhabung besteht Explosionsgefahr durch die im Bedienpanel verbaute Lithium-Batterie. ► Bedienpanel fachgerecht entsorgen. Die Wertstoffe dem örtlichen Wertstoffkreislauf zuführen. Nicht mehr benutzte Bedienpanel müssen nach den örtlich geltenden Vorschriften fachgerecht entsorgt werden. 110 • Entsorgung OptiCenter OC07...
  • Seite 111 Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser WARNUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste • 111 OptiCenter OC07...
  • Seite 112 Rev. 02 04/21 OptiCenter OC07 Touch Panel – 7", komplett (siehe auch beiliegenden Stromlaufplan) 1015 525 SD-Karte – zu Pos. 1 (nicht abgebildet) auf Anfrage Pneumatik – siehe entsprechende Ersatzteilliste Applikationspumpe OptiSpray AP01 – siehe entsprechende Bedienungsanleitung OptiSpeeder – siehe entsprechende Ersatzteilliste Pulverversorgung –...
  • Seite 113 Fluidisier-/Ansaugeinheit – Ø 28 mm, komplett 1005 332 Schlauchanschluss – komplett, inkl. Pos. 11 1007 658 O-Ring – Ø 16x2 mm 1007 794# Schnellkupplung – NW5-Ø 6 mm 200 840 # Verschleissteil * Bitte Länge angeben Abb. 66: Ersatzteilliste • 113 OptiCenter OC07...
  • Seite 114 Fluidisierring-Set – inkl. Pos. 5, 6, 7 720 002# O-Ring – Ø 22,1x1,6 mm 233 340# Fluidisierring 1005 330 O-Ring – Ø 14x1,5 mm 263 486# Fussstück 1005 327 # Verschleissteil * Bitte Länge angeben Abb. 67: 114 • Ersatzteilliste OptiCenter OC07...
  • Seite 115 Verschlusszapfen (nicht abgebildet) 1018 773 Quetschventil – DN15, komplett 1018 025 Quetschventil-Verteiler RP – komplett, siehe entsprechende Ersatzteilliste Quetschventil-Verteiler FP – komplett, siehe entsprechende Ersatzteilliste AirMover – NW40, komplett, siehe entsprechende Ersatzteilliste 1008 066 Abb. 68: Ersatzteilliste • 115 OptiCenter OC07...
  • Seite 116 1018 036 O-Ring – Ø 21x3 mm 214 981# Halter 1008 064 Schraube – M6x16 mm 216 410 Stopfen 1018 032 Flachdichtung 24P 1022 357 Flachdichtung 36P 1018 737 X-Ring 1018 069# # Verschleissteil Abb. 69: 116 • Ersatzteilliste OptiCenter OC07...
  • Seite 117 1013 393# # Verschleissteil ACHTUNG Fehlende oder fehlerhafte Erdung Eine schlechte bzw. keine Erdverbindung führt zur Fehlfunktion des Füllstandsensors. ► In der Halterung des Sensors sowie auf dem Anschlag darf kein Schmutz vorhanden sein Abb. 70: Ersatzteilliste • 117 OptiCenter OC07...
  • Seite 118 Manometer – 0-10 bar, 1/8" 259 179 Stopfen – 1/4" 258 695 # Verschleissteil * Länge angeben ¹ Nach dem Ersatz das Drosselventil öffnen, bis die Druckluft beginnt zu strömen, danach um eine Umdrehung weiteröffnen. Position mit Rändelmutter kontern. 118 • Ersatzteilliste OptiCenter OC07...
  • Seite 119 Rev. 02 04/21 OptiSpeeder – Niveausonde (kapazitiv) Abb. 71: Ersatzteilliste • 119 OptiCenter OC07...
  • Seite 120 Drosselventil¹ – Ø 4-M5x0,8 mm 1005 634 Sensorspülung 1018 049 O-Ring – Ø 28x2,5 mm 263 842# # Verschleissteil ¹ Nach dem Ersatz das Drosselventil öffnen, bis die Druckluft beginnt zu strömen, danach um eine Umdrehung weiteröffnen Abb. 72: 120 • Ersatzteilliste OptiCenter OC07...
  • Seite 121 1007 648 Schlauchmanschette – NW32 1007 647# O-Ring – Ø 33x3 mm 244 252# O-Ring – Ø 40x3 mm 225 053# Anschlussstück 1007 571# Einschraubwinkel – 1/4"-Ø 8 mm 254 029 # Verschleissteil Abb. 73: Ersatzteilliste • 121 OptiCenter OC07...
  • Seite 122 Hauptversorgung – siehe entsprechende Ersatzteilliste Fluidisierung OptiSpeeder – siehe entsprechende Ersatzteilliste Druckluftschlauch – Ø 16,4/26,6 mm (nicht gezeigt) 105 155* Pulverschlauch – Ø 16/23 mm (nicht gezeigt) 1010 040*# # Verschleissteil * Bitte Länge angeben Abb. 74: 122 • Ersatzteilliste OptiCenter OC07...
  • Seite 123 Rev. 02 04/21 Hauptversorgung Kugelhahn – 1"-1" 1006 065 Regel-Filtereinheit – 0,5-8 bar, 1" 1006 547 Manometer – 0-10 bar, 1/4" 1010 964 Stopfen – 1" 1019 095 Filtereinheit Abb. 75: Ersatzteilliste • 123 OptiCenter OC07...
  • Seite 124 1020 052 Druckregler – 0,5-8 bar, 3/8" 1017 787 Stopfen – 1/4" 258 695 Einschraubwinkel – 3/8"-Ø 10/2 x 1017 189 Einschraubwinkel – 1/4"-Ø 8/3 x 1002 614 # Verschleissteil * Länge angeben Abb. 76: 124 • Ersatzteilliste OptiCenter OC07...
  • Seite 125 Einschraubwinkel – 1/4"-Ø 8 mm 254 029 Aufschraubwinkel – 1/8"-Ø 8 mm 253 987 Einstellwinkel – Ø 8-Ø 8 mm 1001 031 Kunststoffrohr – Ø 8/6 mm 103 756* # Verschleissteil * Länge angeben Abb. 77: Ersatzteilliste • 125 OptiCenter OC07...
  • Seite 126 230 995 Einstellwinkel – Ø 8-Ø 8 mm 1005 190 Einschraubnippel – 1/4"-Ø 8 mm 600 237 Einstellwinkel – Ø 6-Ø 6 mm 268 453 Stopfen – Ø 8 mm (nicht gezeigt) 238 023 Abb. 78: 126 • Ersatzteilliste OptiCenter OC07...
  • Seite 127 Magnetventil – 1/2" NW13,5, ohne Spule, inkl. Pos. 6.1 1005 120 Membrane (nicht abgebildet) 830 160 Ventilspule – 24 VDC 1005 119# Ventilkabel – 3-polig 1007 004 Schlauchtülle – Ø 17 mm-1/2" 223 069 # Verschleissteil Abb. 79: Ersatzteilliste • 127 OptiCenter OC07...
  • Seite 128 216 437 Y-Verteiler – 3m/0f 1018 047# Muffendeckel NW15 – m 1018 027# Muffendeckel NW15 – f 1018 054# Pulverschlauch – Ø 16/23 mm (nicht gezeigt) 1010 040#* # Verschleissteil * Bitte Länge angeben Abb. 80: 128 • Ersatzteilliste OptiCenter OC07...
  • Seite 129 1011 499 Gegenmutter – Ø 40x28xM8 mm 1008 285 Gummiprofil 1007 172* Schlauch für OptiSpeeder-Entleerung – Ø 40 mm (nicht abgebildet) 100 048* Blinddeckel PH60-OC (nicht abgebildet) 373 907 * Bitte Länge angeben Abb. 81: Ersatzteilliste • 129 OptiCenter OC07...
  • Seite 130 Gummiprofil 1007 172* Gummipuffer – M40x1,5 mm 248 592 Wagenrolle 1009 141 Schlauch für OptiSpeeder-Entleerung – Ø 40 mm (nicht abgebildet) 100 048* Blinddeckel PH100-OC (nicht abgebildet) 362 719 * Bitte Länge angeben Abb. 82: 130 • Ersatzteilliste OptiCenter OC07...
  • Seite 131 Niveausonde LC01 – komplett (inkl. Pos. 2) 1006 089 O-Ring – Ø 38 x 4 mm 239 151# Kunststoffrohr – Ø 6/Ø 4 mm 1001 973* Verbindungskabel – komplett 371 696 # Verschleissteil * Bitte Länge angeben Abb. 83: Ersatzteilliste • 131 OptiCenter OC07...
  • Seite 132 Gummilager – Ø 20x20 mm 248 681 Fluidisier-/Ansaugeinheit – Ø 28 mm, komplett (nicht abgebildet) 1005 332 Deckel 1007 177 GEKA-Kupplung – 3/4" 254 339 Buchse 1005 245 Vibrator 1009 251 * Bitte Länge angeben Abb. 84: 132 • Ersatzteilliste OptiCenter OC07...
  • Seite 133 Pulverpumpe OptiFeed PPxx – siehe entsprechende Bedienungsanleitung Kunststoffrohr – Ø 6/4 mm 103 144* GEKA-Kupplung mit Tülle – Ø 16 mm 1003 872 Fluidisierung – komplett, siehe entsprechende Ersatzteilliste 1005 507# # Verschleissteil * Länge angeben Abb. 85: Ersatzteilliste • 133 OptiCenter OC07...
  • Seite 134 Quetschventil NW15 – komplett, inkl. Pos 9.1 1006 255 Quetschschlauch NW15 1006 256# Einschraubwinkel – 1/4"-Ø 8 mm 224 359 Drosselventil – 1/8"-1/8" 1002 127 Doppelnippel – 1/4"-1/8" 242 209 Inline-Regler – 3 bar, 1/4" 1005 517 # Verschleissteil Abb. 86: 134 • Ersatzteilliste OptiCenter OC07...
  • Seite 135 1008 267 Schlauchtülle – Ø 15 mm 1003 301# Fächerscheibe Typ A 216 054 Schraube – M6x10 mm 216 399 Einschraubwinkel – 1/4"- Ø 6 mm 265 691 # Verschleissteil * Bitte Länge angeben Abb. 87: Ersatzteilliste • 135 OptiCenter OC07...
  • Seite 136 216 437 Y-Verteiler – 3m/0f 1018 047# Muffendeckel NW15 – m 1018 027# Y-Verteiler – 2m/1f 1018 060# Pulverschlauch – Ø 16/23 mm (nicht gezeigt) 1010 040#* # Verschleissteil * Bitte Länge angeben Abb. 88: 136 • Ersatzteilliste OptiCenter OC07...
  • Seite 137 Magnetventil – 3/4" NW18, ohne Spule 1005 121 Ventilspule – 24 VDC 1005 119# Druckschalter – 1-10 bar, 1/4", PG7 233 757 Schlauchtülle – Ø 16 mm - 1/2" 259 268 # Verschleissteil Abb. 89: Ersatzteilliste • 137 OptiCenter OC07...
