Gema OptiFlex A1 Betriebsanleitung Und Ersatzteilliste
Vorschau ausblenden
Andere Handbücher für OptiFlex A1:
- Betriebsanleitung und ersatzteilliste (25 Seiten)
Verwandte Anleitungen für Gema OptiFlex A1
Inhaltszusammenfassung für Gema OptiFlex A1

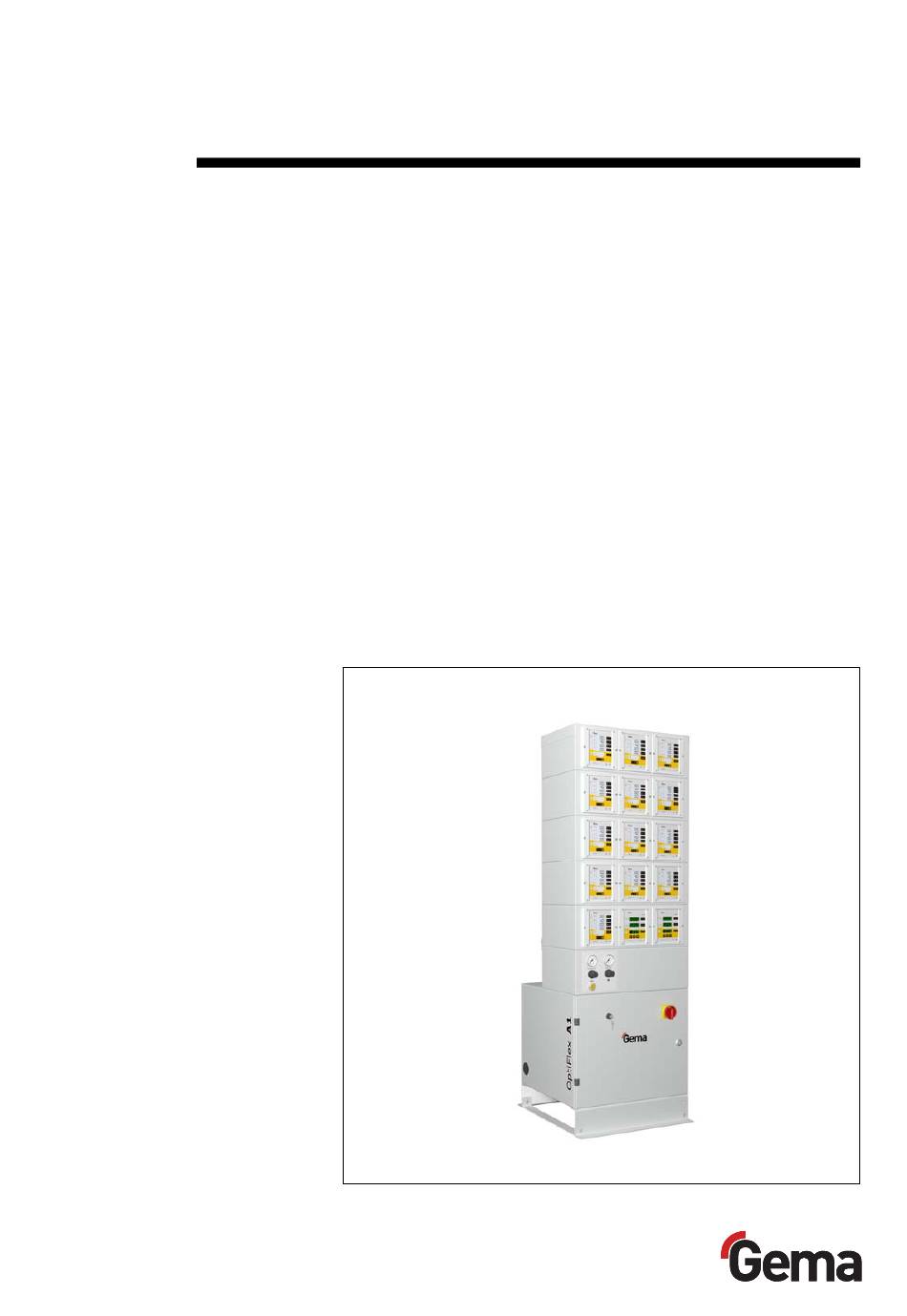

- Seite 1 Betriebsanleitung und Ersatzteilliste Steuersystem OptiFlex A1 (Typ AS07) Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
- Seite 3 OptiFlex A1 Sockelschrank - Ersatzteilliste ............18 OptiFlex A1 Sockelschrank - Ersatzteile ............... 19 OptiFlex A1 - Pneumatik (Anlagen ohne OptiAir CA10) – Ersatzteilliste ....20 OptiFlex A1 – Pneumatik (Anlagen ohne OptiAir CA10) - Ersatzteile ....21 Inhaltsverzeichnis • 1...
- Seite 5 V 12/13 Allgemeine Sicherheitshinweise Dieses Kapitel zeigt dem Benutzer und Dritten, die ein OptiFlex A1 (AS07)-Steuersystem betreiben, alle grundlegenden Sicherheitsbestim- mungen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor das Steuersystem OptiFlex A1 (AS07) in Be- trieb genommen wird.
- Seite 6 Anlage gemäss den örtlichen Vorschriften geerdet sind Steuersystem OptiFlex A1 Das Steuersystem OptiFlex A1 (AS07) ist Bestandteil der Anlage und somit in das Sicherheitssystem der Anlage integriert. Für Gebrauch ausserhalb des Sicherheitskonzepts müssen entspre- chende Massnahmen getroffen werden.
- Seite 7 Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrem Steuersystem OptiFlex A1 (AS07) benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben.
- Seite 9 V 12/13 Funktionsbeschreibung Anwendungsgebiet Das Steuersystem OptiFlex A1 wurde speziell auf die Anforderungen der Produktion, aber auch auf Elektrostatik-Anforderungen für den Lohnbe- schichter zugeschnitten. Die flexible, modulare Struktur des Steuersystems OptiFlex A1 erlaubt ein einfaches und rasches Anpassen an alle Konfigurationsänderungen.
- Seite 10 Achsensteuerung OptiMove CR07 Funktion Achsensteuerung für Hubgerät ZA0x Pendelbetrieb oder Ablaufprogramme Max. 255 Programme speicherbar Pneumatik-Fluidisiereinheit OptiAir CA10-A/B Funktion Luftverteilung für OptiFlex A1 und Pistolensteue- rungen Airmover-Steuerung Fluidisierung im Pulverbehälter Manuelle Vorfluidisierung Pneumatikeinheit OptiAir CA10-C Funktion Luftverteilung für OptiFlex A1 und Pistolensteue-...
- Seite 11 V 12/13 Steuersystem OptiFlex A1 - mögliche Konfigurationen Automatikanlage ohne Vertikalachse Steuergeräte Fluidisierter Pulver- Pistolen behälter mit Injektor und Airmover Automatikanlage mit Vertikalachse Steuergeräte Vertikalachse mit Pistolen Fluidisierter Pulver- behälter mit Injektor und Airmover Funktionsbeschreibung • 9 OptiFlex A1 (AS07)
- Seite 13 V 12/13 Technische Daten Steuersystem OptiFlex A1 Elektrische Daten OptiFlex A1 (AS07) Haupteingangsspannung 100-240 VAC 100-240 VAC (für Pistolensteuerungen) Geräte-Eingangsspannung 200-240 VAC (für Achsensteuerungen) Frequenz 50/60 Hz Anschlusswert (Summe der Anschluss- 40 VA pro Pistolensteuerung werte aller Steuereinheiten) 1,1 kVA pro Achsensteuerung Schutzart (Steuergeräte)
- Seite 15 Inbetriebnahme erstellt werden. Die Anschlussmöglichkeiten einzelner Steuereinheiten sind den beilie- genden Betriebsanleitungen zu entnehmen. Beim Anschliessen ist besonders auf die Länge und die Radien der Pneumatikschläuche zu achten! Drucklufteingang Hauptventil Verteiler empfohlen Aufstellung und Montage Inbetriebnahme • 13 OptiFlex A1 (AS07)
- Seite 16 1 OptiAir mit max. 15 OptiStar-Steuerungen 1 OptiAir mit 2 OptiMove und 13 OptiStar-Steuerungen Inbetriebsetzung Allgemeine Informationen Diese allgemeinen Informationen dienen dazu, eine Übersicht über die möglichen OptiFlex A1-Systemkombinationen zu vermitteln. Detaillierte Informationen sind den entsprechenden Betriebsanleitungen zu entnehmen! Netzanschluss Als Netzanschluss wird Einphasen-Wechselstrom benö-...
- Seite 17 V 12/13 HINWEIS: Das Pulverbeschichtung-Steuersystem OptiFlex A1 darf sich erst einschalten lassen, wenn die Kabine in Betrieb ist! Setzt die Kabine aus, muss auch das Steuersystem ausschalten! Druckluft Die Pneumatik-Fluidisiereinheit OptiAir wird immer als Hauptdrucklufteingang, Druckluftverteiler und Fluidisier- luft-Überwachung eingesetzt...
- Seite 19 Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 17...
- Seite 20 V 12/13 OptiFlex A1 Sockelschrank - Ersatzteilliste Pistolensteuerung OptiStar CG08 - siehe entsprechende Betriebsanleitung Achsensteuerung OptiMove CR07 - siehe entsprechende Betriebsanleitung Pneumatik-Fluidisiereinheit OptiAir CA10-A - siehe entsprechende Betriebsanleitung Pneumatik-Fluidisiereinheit OptiAir CA10-B - siehe entsprechende Betriebsanleitung Pneumatikeinheit (Anlagen ohne OptiAir CA10) - siehe entsprechende Ersatzteilliste Hauptschalter –...
- Seite 21 V 12/13 OptiFlex A1 Sockelschrank - Ersatzteile OptiFlex A1 Sockelschrank - Ersatzteile Ersatzteilliste • 19 OptiFlex A1 (AS07)
- Seite 22 V 12/13 OptiFlex A1 - Pneumatik (Anlagen ohne OptiAir CA10) – Ersatzteilliste 9 Verschlussstopfen - 1"a 258 679 10 Druckluftverteiler – 18-fach 1008 805 11 Stopfen - Ø 8 mm 238 023 12 Manometer - 1-10 bar, 1/8"a 259 179 13 Übergangsnippel - 1"a-1/2"i...
- Seite 23 V 12/13 OptiFlex A1 – Pneumatik (Anlagen ohne OptiAir CA10) - Ersatzteile OptiFlex A1 – Pneumatik (Anlagen ohne OptiAir CA10) - Ersatzteile Ersatzteilliste • 21 OptiFlex A1 (AS07)
