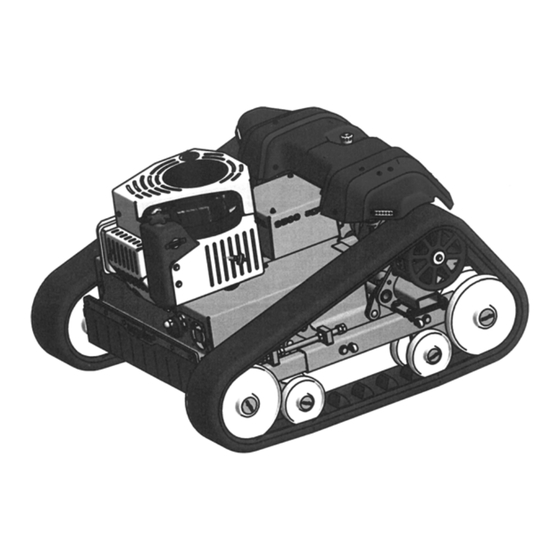

- Seite 1 Original-Betriebsanleitung Ferngesteuerter Kompaktmäher agria 9500 basic 9500 011 Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 476 08.19...
- Seite 2 Lieferumfang (bitte überprüfen): • Ferngesteuerter Kompaktmäher • Fernbedienung inkl. Original-Betriebsanleitung, Akku und Tragegurt • Ersatz-Akku und Ladegerät für Akkus • Original-Betriebsanleitung • Original-Motor-Betriebsanleitung • Maschinenpass (in Steckhülle an der Maschine) Den Maschinenpass ausgefüllt an Agria-Werke zu- rücksenden. agria 9500 basic...
- Seite 3 Kraftstoff Warnung vor heißen Ober- flächen schnell Explosionsgefährliche Stoffe langsam Nie über den Hausmüll Schnitthöhenverstellung entsorgen Entsorgung über Recyc- Schneidelement ein ling-Betrieb - agria-Service - = wenden Sie sich an Ihre agria-Fachwerkstatt Schneidelement aus Ölschmierstelle Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 4 Bezeichnung der Teile Abb. A Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 5 Abb. A: Antriebsrad Generator Laufrad Umlenkrad Raupenband Auspuff Mähdeck Fabrikschild (Ident-/Maschinen-Nr.) Motor Kraftstofftank Leuchte (weiß vorwärts / orange rückwärts) Spannschraube Getriebemotor NOT-AUS-Schalter Zündschalter Starter-Batterie Anschlusskasten E-Technik Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 6 Vor dem Starten des Motors ............... 32 Starten des Benzin-Motors ................. 33 Arbeiten mit der Maschine ................34 Anhalten der Maschine ................37 Verschieben der Maschine ................. 38 5 Wartung und Instandsetzung ............. 39 Allgemein ....................40 Benzin-Motor ....................41 Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 7 7 Außerbetriebnahme / Entsorgung ......... 59 Elektroplan Maschine ............... 60 Kontroll- und Wartungsübersicht ........... 63 Lacke, Ladegerät, Verschleißteile ........... 66 Bezeichnung der Teile Abb. B ............67 Bezeichnung der Teile Abb. C ............69 Konformitätserklärung ..............71 Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 8 Einhaltung der vom fehlerhaft oder nicht korrekt ausge- Hersteller vorgeschriebenen Betriebs-, führte Wartungs- bzw. Reparaturar- Wartungs- und Instandhaltungsbedin- beiten gungen. • nicht bestimmungsgemäße Ver- Eigenmächtige Veränderungen an der wendung. Maschine und insbesondere an den Sicherheitseinrichtungen können Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 9 Lassen Sie niemals Kinder mit der Ma- Sie die Maschine sofort an, wenn sich schine spielen, sie ist kein Spielzeug. Personen dem Arbeitsbereich nähern. Benutzen Sie die Maschine nur bei aus- reichendem Umgebungslicht und nie- Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 10 Funktion aller Teile und der Schutzvorrichtungen. Tauschen beschädigte Teile aus, gegebenenfalls durch eine Fachwerkstatt. Verwenden Sie zu Ihrer Sicherheit nur original Agria- Vermeiden Sie gefährliche Orte und den Ersatzteile. Betrieb auf feuchten oder nassen Flä- Je nach Beschaffenheit des Untergrun- chen mit eventuell nicht einsehbaren des (Bewuchs, Feuchtigkeit ...) ist ge-...
- Seite 11 Vorderseite der Maschine nicht nung zur Maschine immer so, dass Sie auf Personen und Sachen gerichtet ist. die Maschine sicher überwachen, kon- Berücksichtigen Sie dabei den Rückprall trollieren jederzeit beeinflussen von Mähgut oder Fremdkörpern bei können. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 12 Schlüssel an der Fernbedie- nung abziehen und die Maschine gegen Arbeiten Sie nicht an Hängen, an Wegrollen sichern. denen das Gerät umkippen könnte. Das könnte schwere Schäden am Gerät und an umstehenden Personen und Sachen verursachen. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 13 Räumen mit offener Heizung ist verbo- tragenden, sicherheitstechnischen Tei- ten. len durchgeführt werden! Die Maschine auch nicht in geschlosse- Vor den Schweißarbeiten die Batterie nen Räumen abstellen, wenn noch abklemmen. Kraftstoff im Kraftstoffbehälter ist. Ben- zindämpfe sind eine Gefahrenquelle. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 14 Temperaturerhöhung aus. Achten Sie darauf, dass im Kraftstoff- tank genügend Reserve für die Ausdeh- nung des Kraftstoffs vorhanden ist. Achten Sie darauf, dass der Kraftstoff- behälterdeckel nach dem Auftanken wieder dicht verschlossen wird. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 15 Batterien sind versiegelt, war- Nähe von Wärmequellen gelagert wer- tungsfrei und können ohne Gefahr eines den. Flüssigkeitsverlustes umgestürzt wer- den. Für die Aufladung einer vollständig entladenen Batterie können mehrere Stunden erforderlich sein. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 16 Motor Abstand halten. Fremdkörper aus dem Arbeitsbereich beseitigen. Beim Arbeiten mit der Maschine sind individuelle Gehör- schutzmittel zu benutzen - Sicherheitsschuhe tragen. Vorsicht mit heißen Motorteilen! Warnung vor Handverletzung. Nicht mit Wasser abspritzen! Vorsicht! Spannung Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 17 Umgebungstemperatur: ..............-5 bis +40 °C Schallleistungspegel: ........... L = 103 dB nach EN ISO 3744 Lagerschmierstoff: ............... Dauerschmierung Gewicht: (mit vollem Kraftstoffkanister) ............340 kg Schnitthöheneinstellung: ............... 35-120 mm Bodenfreiheit: ..................35-120 mm Schnittbreite: ....................70 cm Abmessungen (mm): Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 18 Umgebungstemperatur -15 bis +45 °C: SAE 5W-30, API-Klassifikation SF, SG, SH, SJ oder höher Hangtauglichkeit: Der Motor ist geeignet für den Einsatz an Hanglagen (bei Motor-Ölstand "max." = obere Füllungsmarke): ........Dauerbetrieb bis Neigung 40° (84 %) Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 19 Mulchantriebs über die Fernbedienung gesteuert. Auf der Fernbedienung befindet sich auch ein NOT-AUS-Schalter (B/9). Das Gerät benutzt die im Benutzungsland ge- nehmigten Frequenzen. Die Reichweite der Fernbedienung beträgt ma- ximal etwa 300 m bei optimalen Bedingungen Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 20 Der Benzin-Motor ist mit einer kontaktlosen elektronischen Zündanlage ausgerüstet. Wir empfehlen notwendige Überprüfungen nur vom Fachmann vornehmen zu lassen. Kühlung Der Motor ist gebläsegekühlt. Das Lüftergitter (C/1) auf dem Motor stets frei von Mähresten und Schmutz halten. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 21 Diese Drehzahlverminderung schaltet bei zu niedriger Drehzahl die Fahrantrieb-Steuerung aus. Hier ist jeweils ein kompletter Neustart der Fernbedienung und der Maschine erforderlich. Luftfilter Der Luftfilter (C/6) reinigt die angesaugte Luft. Ein verunreinigter Filter vermindert die Motorleis- tung. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 22 Elektromotoren vorgegeben. Dies steu- ert die Fahrgeschwindigkeit der Maschine. Mähantrieb Das Messer wird vom Benzin-Motor über einen Keilriementrieb Elektromagnetkupplung angetrieben. Die Elektromagnetkupplung sitzt auf der Motorwelle unterhalb der Keilriemen- scheibe für den Generator. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 23 Die Einstellung erfolgt über eine Gewindespindel mit separater Kurbel. Beachten Sie, dass beim Verstellen keine Gegenstände (Werkzeug, Holz etc.) auf dem Mähdeck liegen, da sonst eine Beschä- digung der Maschine, insbesondere bei den Elektromotoren möglich ist. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 24 Mit dem Motordrehzahl-Schalter wird die Motordrehzahl von Leerlauf (min.) bis zur Arbeitsdrehzahl (max.) eingestellt (nur bei der 9500 Premium). (9) NOT-AUS-Schalter Beim Drücken des NOT-AUS-Schalters werden an der Maschine der Benzin- Motor und der Mähantrieb ausgeschaltet. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 25 Auf dem Display werden folgende Einstellungswerte und Zustände der Maschine angezeigt: (1) Fahrgeschwindigkeit (2) Anzeige Schnitthöhe (nur bei Ausführung premium) (3) Betriebsstunden (4) Generatorspannung (5) Mähdeck an/aus (6) Nicht belegt (7) Nicht belegt (8) Aktiv bei Fehlermeldung (9) Ladezustand der Batterie in der Fernbedienung Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 26 Sicher- heitsbremse gelöst werden. Zum manuellen Lösen der elektromechanischen Sicherheits- bremse den Trennhebel seitlich von der Bremse weg drücken, siehe Seite 38. Der Benzin-Motor darf dann auf keinen Fall laufen oder gestartet werden. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 27 Nur original Agria- bzw. Ikusi-Akkus verwenden. Ein unzureichender Ladungszustand des Akkus führt zu Fehlern in der Funküber- tragung und in der Folge zu teilweisem oder totalem Kontrollverlust über die Maschine. Dies kann zu gefährlichen Situationen füh- ren. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 28 Maschine sind Verladegurte an den Anschlag- punkten zu verwenden. Verzurrung an anderen Stellen kann zu Schäden führen. Verladegurte auf Beschädigung kontrollieren, ggf. austauschen! Keine scharfkantigen Lastaufnahmemittel (z.B. scharfkantige Haken, Ösen usw.) verwenden! Niemals unter schwebenden Lasten gehen oder aufhalten. Lebensgefahr! Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 29 Kraftstoff. Nur Markenbenzin verwenden. Beim Umgang mit Kraftstoff ist Vorsicht ge- boten. Benzin ist leicht entflammbar und unter be- stimmten Bedingungen explosiv! Kraftstoff nicht in geschlossenen Räumen nachfüllen. Auftanken nur bei ausgeschaltetem und ab- gekühltem Motor. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 30 Bereich frei ist. Der Benutzer ist gegenüber Dritten im Arbeitsbe- reich (gesamte zu bearbeitende Fläche) verant- wortlich. Gefahrenbereich Ferngesteuerter Kompaktmäher Nähern Sie sich der Maschine in steilem Gelände nie von unten. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 31 Messer frei drehen kann. Ist das Messer in seiner Drehung be- hindert (durch Fremdkörper), kann es zu Beschädigungen des Messerantriebs kom- men. Lesen Sie vor dem Gebrauch aufmerksam die Betriebsanleitung der Fernbedienung. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 32 Motor läuft und unmit- telbar nach dem Abstellen. Halten Sie genügend Abstand von heißen Flächen und halten Sie Kinder vom laufenden Motor fern. Bei laufendem Benzin-Motor nicht die Zündleitung Zündkerzenstecker berühren oder abziehen. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 33 Fahrt in zu hohem Mähgut können bewirken, dass die Drehzahl vermindert wird. Diese Drehzahlverminderung schaltet bei zu niedriger Drehzahl die Fahrantrieb-Steuerung aus. Hier ist jeweils ein kompletter Neustart der Fernbedienung und der Maschine erforderlich. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 34 (B/7) den Fahrgeschwindigkeitsbereich wählen. Zum Mulchen Stellung 1, 2 oder 3 je nach Be- wuchs einstellen. Stellung 4 nur zum Fahren ohne Mulchbetrieb verwenden. Drehzahl des Motors mit dem Motordrehzahl- Schalter (B/8) auf Vollgas hochfahren (nach vorne drücken). Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 35 Schichtlinie (quer zum Hang), so dass sich gewissermaßen eine breite Zick-Zack-Linie ergibt. • Im Schichtlinienbetrieb kann gleichwertig vorwärts und rückwärts gearbeitet werden. Da 180°–Wendungen der Maschine hierbei nicht erforderlich sind, erhöht sich die Flä- chenleistung wesentlich. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 36 Wie nebenstehend zu sehen, besteht eine sol- che Situation immer dann, wenn die Neigung der Maschine und die Aufstandsfläche eines Rau- penbandes unterschiedliche Winkel haben. Halten Sie die Hände fern von den Rau- penlaufwerken, solange die Maschine in Be- trieb ist. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 37 Warten Sie den Stillstand des Motors ab. Vergessen Sie nicht die Zündung mit dem Zündschalter (A/15) auszuschalten, auch wenn der Motor mit der Fernbedienung abgestellt wurde. Wenn die Zündung nicht mit dem Zündschalter ausgeschaltet ist, kann sich die Batterie entla- den. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 38 Richtung Elektromotor weg drücken. Stellen Sie vorher sicher, dass der Benzin- Motor aus ist und nicht gestartet wird, solange die Bremswirkung der Antriebsmotoren außer Funktion gesetzt ist. Siehe hierzu auch Geräte und Bedienelemente Seite 26. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 39 Alle Pflege- und Wartungsarbeiten Bei Arbeiten an den Messern Schutz- nur bei ausgeschaltetem Motor und handschuhe tragen! an der Fernbedienung abgezogenem Bei Arbeiten mit Ölen, Kraftstoff und Schlüssel durchführen! Fetten entsprechende Schutzhand- schuhe tragen, ggf. Hautschutzmittel verwenden. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 40 LEDs (B/3) fangen an zu blinken. Arbeiten Sie auf keinen Fall mit der Ma- schine weiter, falls die NOT-AUS-Schalter nicht richtig funktionieren. Schalten Sie in diesem Fall die Zündung aus und wenden Sie sich an - agria-Service - Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 41 5 Wartung und Instandsetzung Benzin-Motor Motorölstand prüfen Vor jeder Inbetriebnahme und jeweils nach 8 Betriebsstunden • nur bei abgestelltem und waagrecht stehen- dem Motor Motor-Betriebsanleitung Motorölstand unter "min." und über "max." führt zu Motorstörungen bis Ausfall! Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 42 • Altöl ordnungsgemäß entsorgen. • Frisches Motoröl einfüllen, Motor-Ölstand kontrollieren. • Motor laufen lassen, Motor-Ölstand noch- mals kontrollieren, ggf. nachfüllen. - Motorölqualität siehe “Technische Angaben“ Seite 18. Kraftstoff-Filter Jährlich den Kraftstoff-Filter (C/14) austauschen. Durchflussrichtung beachten! Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 43 Vor jeder Inbetriebnahme kontrollieren. Beschädigte Auspuffteile austauschen. Die Drehzahlbetätigung muss richtig eingestellt sein, um den Motor mit richtiger Drehzahl star- ten, betreiben und abstellen zu können. - agria-Service - Alle weitere Wartung und Pflege am Motor Motor-Betriebsanleitung Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 44 Batterie aus dem Fahrzeug ausbauen, dafür am Minuspol beginnend die Batterie ab- klemmen. • Pluspol der Batterie mit Plus-Ausgang des Ladegerätes verbinden, Minus-Anschluss entsprechend. • Ladegerät erst nach Batterieanschluss ein- schalten. • Empfehlung: vollautomatisches Ladegerät mit AGM-Modus verwenden. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 45 Nähe von Batterien vermeiden. Ge- entsorgen! häuse nicht zerstören, Gel ist ge- nauso ätzend wie flüssige Batterie- säure! Nur vorgeschriebene Siche- rungen verwenden. Bei Verwendung von falsch dimensionierten Siche- rungen wird die elektrische Anlage zerstört – Brandgefahr! Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 46 Tragen Sie dazu Schutzhandschuhe! Beschädigte Messer ersetzen. Der Austausch des Messers (1) sollte nur von einer Fachwerkstatt ausgeführt werden. Kontaktieren Sie - agria-Service -, wenn die Messerwelle beschädigt ist. Messerwechsel Wenn erkennbar ist, dass das Messer (1) für einen weiteren Gebrauch zu stark verschlissen ist, muss es ausgetauscht werden.
- Seite 47 - agria-Service - ausgeführt werden. Überprüfen Sie den Keilriemen auf Verschleiß und Beschädigung. Ersetzen Sie den Keilriemen, falls dieser be- schädigt ist. Das Wechseln des Riemens sollte nur von einer Fachwerkstatt oder - agria-Service - ausgeführt werden. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 48 Sie die beiden Raupenbänder auf der ganzen Länge überprüft haben. Lassen Sie die Raupenbänder wechseln, wenn sie Beschä- digungen aufweisen. Das Wechseln der Raupenbänder sollte nur von einer Fachwerkstatt oder - agria-Service - ausgeführt werden. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 49 Ein Keilriemenstrang lässt sich mit Daumen- druck ca. 15 - 20 mm eindrücken. Der Keilriemen wird durch eine Riemen- spannvorrichtung gespannt. Die Spannkraft ist voreingestellt. Das Nachstellen der Riemenspannvorrichtung sollte nur von einer Fachwerkstatt oder - agria-Service - ausgeführt werden. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 50 Überprüfen Sie den Keilriemen auf Verschleiß und Beschädigung. Ersetzen Sie den Keilriemen, falls dieser be- schädigt ist. Das Wechseln des Riemens sollte nur von einer Fachwerkstatt oder - agria-Service - ausgeführt werden. Getriebemotoren Getriebemotoren für Fahrantrieb Die Elektromotoren für den Fahrantrieb sind bürstenlos und wartungsfrei.
- Seite 51 Akkus ist 3-6 Jahre. Dies ist auch von der Konditionierung abhängig. Der Akku befindet sich in dem unteren Teil der Fernbedienung. Zur Entnahme und Einsetzen des Akkus wie bei Akku aufladen vorgehen. Alles Weitere über die Fernbedienung Fernbedienung Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 52 Reinigen Sie den Steinschlagschutz vorne und hinten am Mähdeck. Der Steinschlagschutz muss unbeschädigt sein und sich frei in die Ausgangslage zurückbewe- gen. Nur ein freier und unbeschädigter Stein- schlagschutz kann das Wegschleudern von Mähgut oder Fremdkörpern verhindern. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 53 Salz, gut durchlüftet und sicher vor dem Zu- griff von Kindern oder Dritten sein. • Bedecken Sie die Maschine nicht mit einer Plastikfolie oder ähnlichem. Die sich darun- ter ansammelnde Feuchtigkeit kann zu er- höhter Korrosion führen. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 54 105 021 Warnung vor Handverletzung Sofern Ihr Mobiltelefon es ermöglicht, den QR-Code zu lesen, haben 105 874 Sie jederzeit aktuell Zugriff auf die Betriebsanleitung dieser Maschine. 105 958 Wasser spritzen verboten 104 224 Vorsicht! Spannung Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 55 6 Störungssuche und Abhilfe 6 Störungssuche und Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria- Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden.
- Seite 56 Maschine, Motordrehzahl auf drehzahl Vollgas Fahrantrieb-Steuerung aus Max.-Drehzahl des Motors nied- aufgrund zu hoher Motordreh- riger einstellen zahl -agria-Service- Die Raupenbänder Raupenbänder sind durch Rückstände oder Blockierung laufen langsamer Grasrückstände oder sonstige beseitigen als Soll Fremdkörper gebremst Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 57 Zündkerze defekt Zündkerze reinigen, einstellen oder erneuern Motor zu viel Kraftstoff (abge- Zündkerze reinigen, trocknen und soffen) starten mit VOLLGAS Luftfilter verschmutzt Luftfilter reinigen Falschluft durch losen Verga- Befestigungsschrauben anziehen BM ser und Ansaugleitung Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 58 Luftfilter reinigen zu wenig Leistung Zylinderkopf lose oder Dich- Zylinderkopf anziehen Dichtung tung beschädigt erneuern - agria-Service - zu wenig Kompression Motor prüfen lassen - agria-Service - FB = Fernbedienung, BM = siehe separate Betriebsanleitung Motor Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 59 Das Gerät einschließlich der restlichen technischen Flüssigkeiten zur Entsor- Schutzhandschuhe tragen. gung einem Recycling-Betrieb überge- ben. Altbatterien, Altakkus, Elektro- und Elektronikteile entsprechend den gelten- den gesetzlichen Regelungen entsor- gen. Nie über den Hausmüll entsorgen. Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 60 Elektroplan Maschine Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 61 Stecker Relaisbox X1 (4 Nuten) Stecker 5-polig Stecker Relaisbox X2 (3 Nuten) Bremschoppermodul Relaisbox Kabel Kondensator rot Kabelbaum MRS Kondensator Stecker Kupplung 2-polig Kabel Kondensator schwarz Elektromagnetkupplung Kabel 48 V Leistungselektr. schwarz Fernsteuerungsempfänger CAN I/O Modul (SPS) Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 62 Pos. 26, 27 nur bei Ausführung premi- Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 63 Lüftergitter reinigen Motorölstand kontrollieren, ggf. nachfüllen Luftfilter kontrollieren Schrauben und Muttern auf Fest- sitz kontrollieren Auspuff und Umgebung reinigen Messer und Messerbefestigung auf Verschleiß und Beschädigung kontrollieren Raupenspannung prüfen Motorölwechsel erstmals, alle weiteren Ölfilter wechseln Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 64 Luftfiltereinsatz wechseln Ladezustand der Batterie prüfen Kraftstoff-Filter wechseln Zündkerzen wechseln Ventilspiel kontrollieren Messerwelle kontrollieren Kupplung kontrollieren Messer wechseln Riemen Messerantrieb wechseln Raupenbänder wechseln Akku der Fernbedienung wechseln Alle weiteren Kontroll- u. Wartungarbeiten am Motor Motor Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 65 = vor jeder Inbetriebnahme = nach jeder Reinigung, insbesondere mit einem Hochdruckreiniger = siehe separate Betriebsanleitung Motor = Wartungsarbeiten sollten von Ihrer agria-Fachwerkstatt vorgenommen werden = mindestens jährlich = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar = nach Bedarf = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar = auf Ausführung achten...
- Seite 66 Keilriemen Generator 107 064 Raupenband Motor B&S 789 81 Kraftstoff-Filter 789 81 Luftfiltereinsatz 410 409 Luftfilter Vorfilter 706 09 Zündkerze 716 23 Motorölfilter Erzatzteillisten 997 173 Ferngesteuerter Kompaktmäher 9500 997 137 Briggs & Stratton- Motor Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 67 Bezeichnung der Teile Abb. B Joystick Display Motor ein Mähantrieb ein/aus Mähdeck auf/ab Fahrgeschwindigkeitsbereich Motordrehzahl (nur bei 9500 Premium) NOT-AUS-Schalter Seitliche Folientastatur (nicht belegt) Start Knopf Ein/Aus Schalter Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 68 Bezeichnung der Teile Abb. C Lüftergitter Kraftstoffpumpe Elektronische Regeleinheit Ölfilter Vergaser Luftfilter Motor-Nr. Zündkerze/Zündkerzenstecker Auspuff Reversierstarter Öleinfüllstutzen/Ölmessstab Anlasser Öl-Ablassschraube Kraftstoff-Filter Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 69 Bezeichnung der Teile Abb. C Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 70 Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 71 Konformitätserklärung Ferngesteuerter Kompaktmäher agria 9500 basic...
- Seite 72 Agria-Werke GmbH Bittelbronner Straße 42 D-74219 Möckmühl Tel.: +49 6298 39-0 Fax: +49 6298 39-111 E-Mail: info@agria.de Internet: www.agria.de Ihr agria-Fachhändler ganz in Ihrer Nähe:...
